Cáp Camera GigE HIKROBOT MV-ACG-RJ45s-RJ45-SF – Super Flexible 5m / 7m / 10m

Các Phiên Bản Chiều Dài

Dòng MV-ACG-RJ45s-RJ45-SF có thể được lựa chọn theo khoảng cách giữa camera và hệ thống xử lý hình ảnh.

Đặc Điểm Nổi Bật

• Cáp dữ liệu chuyên dụng cho camera GigE Machine Vision.
• Thiết kế Super Flexible dành cho các hệ thống có chuyển động.
• Có các lựa chọn chiều dài 5m / 7m / 10m.
• Đầu RJ45 phía camera tích hợp locking stud.
• Đầu còn lại sử dụng RJ45 tiêu chuẩn.
• Cấu trúc Cat.5E / SFTP hỗ trợ truyền dữ liệu Gigabit Ethernet.
• Shielding phù hợp môi trường máy công nghiệp có nhiều nguồn nhiễu.
• Phù hợp đi trong Drag Chain / Cable Carrier.
• Phù hợp camera lắp trên Robot Arm.
• Có khả năng chịu uốn lặp lại cao hơn so với cáp mạng lắp cố định thông thường.
• Thích hợp với AOI, Visual Inspection và Robot Vision.
• Có thể kết nối camera với Industrial PC hoặc GigE Interface Card.
• Thiết kế cho môi trường Automation công nghiệp.

Giao Tiếp Gigabit Ethernet – GigE

Dòng cáp này được thiết kế để truyền dữ liệu hình ảnh giữa camera công nghiệp GigE và thiết bị xử lý Vision.

Giao tiếp Gigabit Ethernet được sử dụng rộng rãi trong Machine Vision nhờ khả năng truyền hình ảnh ở khoảng cách dài hơn nhiều giao tiếp camera khác và dễ tích hợp với Industrial PC.

Các thiết bị có thể kết nối bao gồm:

• Industrial PC.
• GigE Vision Controller.
• Industrial Ethernet Interface.
• GigE Network Card.
• Industrial Ethernet Switch tương thích.

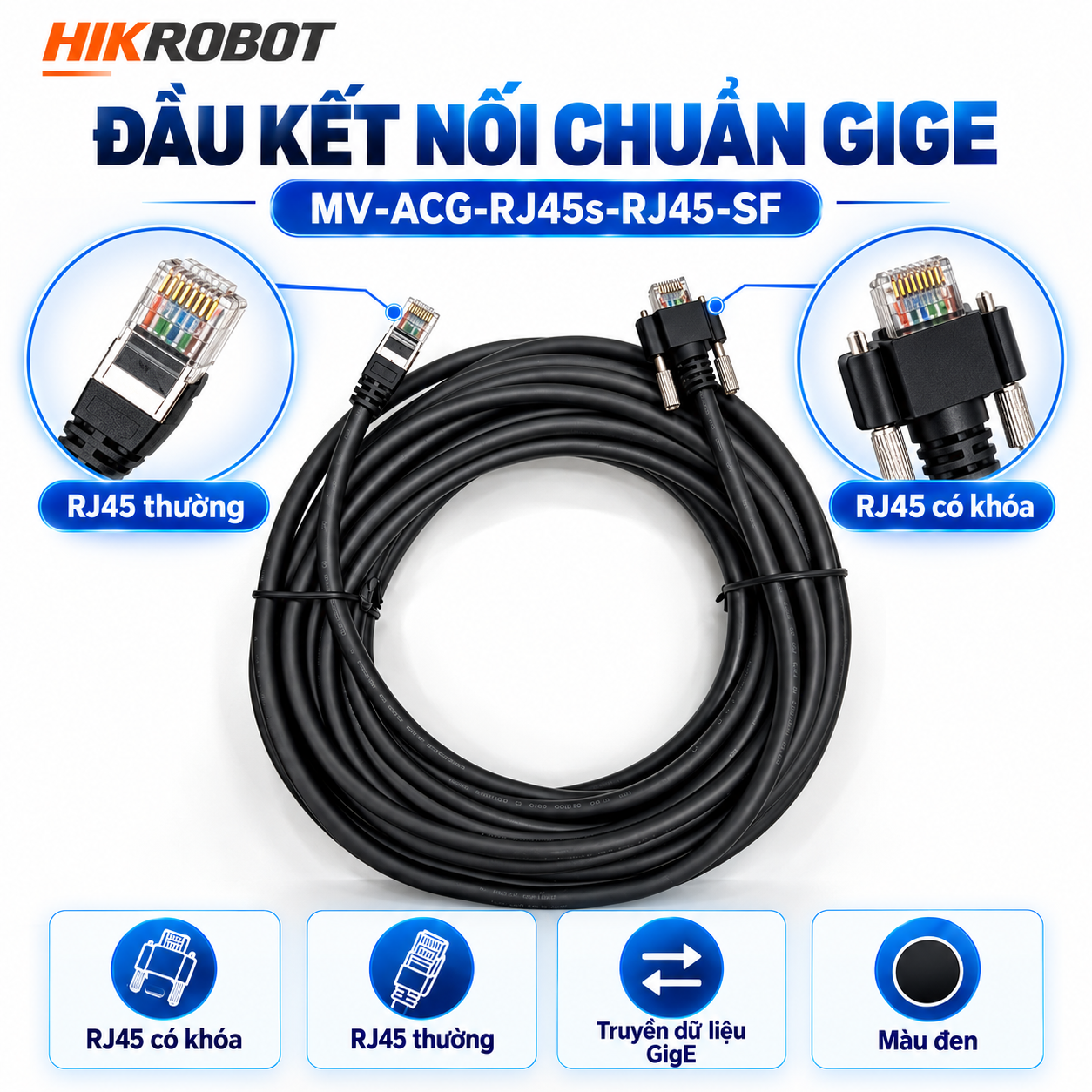

Đầu RJ45 Có Locking Stud

Phía kết nối với camera được trang bị đầu RJ45 có cơ cấu locking stud.

Hai vít khóa giúp giữ connector ổn định hơn khi camera được lắp trong môi trường có rung động hoặc camera thường xuyên di chuyển.

Đây là điểm khác biệt quan trọng so với cáp Ethernet RJ45 thông thường chỉ sử dụng lẫy nhựa.

Đầu RJ45 Kết Nối Industrial PC

Phía còn lại sử dụng RJ45 tiêu chuẩn, giúp dễ dàng kết nối với cổng Gigabit Ethernet của Industrial PC.

Cấu trúc này đặc biệt thuận tiện cho các máy Machine Vision vì phía camera được khóa chắc chắn trong khi phía tủ điều khiển vẫn có thể kết nối trực tiếp với card mạng.

Thiết Kế Super Flexible

Ký hiệu SF trong model thể hiện dòng cáp Super Flexible.

Phiên bản này được thiết kế cho các ứng dụng mà cáp thường xuyên chuyển động, thay vì chỉ được cố định một vị trí như cáp mạng thông thường.

Các cơ cấu điển hình:

• Linear Motion.
• XYZ Stage.
• Gantry System.
• Robot Arm.
• Pick & Place.
• Moving Inspection Camera.
• Drag Chain / Cable Carrier.

Phù Hợp Drag Chain

Trong nhiều máy Automation, camera được gắn trên một trục chuyển động. Cáp GigE vì vậy phải chạy cùng trục bên trong Drag Chain.

Việc sử dụng cáp Super Flexible giúp phù hợp hơn với chuyển động uốn lặp lại so với cáp Ethernet tiêu chuẩn dành cho lắp đặt cố định.

Khả Năng Chịu Uốn Và Xoắn

Dòng Super Flexible được thiết kế để chịu các dạng chuyển động cơ học phổ biến trong máy Automation.

Bán Kính Uốn

Khi bố trí cáp trong cơ cấu chuyển động cần đảm bảo bán kính uốn đủ lớn, tránh làm cáp bị gập hoặc ép tại một điểm.

Đặc biệt trong Drag Chain, cáp cần được bố trí sao cho có đủ không gian di chuyển và không bị kéo căng ở hai đầu connector.

Cấu Trúc Cat.5E / SFTP

Dòng MV-ACG-RJ45s-RJ45-SF sử dụng cấu trúc cáp Ethernet phù hợp với truyền dữ liệu GigE.

Lớp shielding đặc biệt hữu ích trong môi trường Automation, nơi hệ thống Vision thường được lắp gần các thiết bị điện công suất.

Ví dụ:

• Servo Drive.
• Servo Motor.
• Inverter.
• AC Motor.
• Cáp nguồn.
• Contactor.
• Relay.
• Biến tần.

Chiều Dài 5 Mét

Phiên bản 5m phù hợp với các máy nhỏ hoặc máy có Industrial PC được bố trí tương đối gần camera.

Ứng dụng điển hình:

• Inspection Station nhỏ.
• Máy kiểm tra linh kiện.
• Desktop AOI.
• Máy Vision độc lập.
• Camera gần tủ điện.

Chiều Dài 7 Mét

Phiên bản 7m là lựa chọn cân bằng cho nhiều hệ thống Machine Vision kích thước trung bình.

Chiều dài này phù hợp khi cần chừa thêm cáp cho Drag Chain hoặc khoảng cách từ camera tới Industrial PC lớn hơn.

Chiều Dài 10 Mét

Phiên bản 10m phù hợp cho các máy kích thước lớn, Robot Cell hoặc hệ thống camera được bố trí xa tủ điều khiển.

Ứng dụng điển hình:

• Robot Cell.
• Large AOI Machine.
• Production Line.
• Gantry Inspection System.
• Camera đặt xa tủ điều khiển.

Cách Chọn Chiều Dài Cáp

Không nên chỉ lựa chọn chiều dài bằng khoảng cách thẳng từ camera tới PC. Cần tính cả đường đi thực tế của cáp.

Nên tính đến:

• Khoảng cách camera tới tủ điện.
• Đường đi trong máng cáp.
• Chiều dài Drag Chain.
• Hành trình của trục.
• Phần cáp dự phòng tại đầu camera.
• Phần cáp dự phòng trong tủ điện.

Hướng Dẫn Lựa Chọn Nhanh

Ứng Dụng Với Camera Machine Vision

Dòng cáp có thể sử dụng trong hệ thống camera GigE công nghiệp phù hợp.

Industrial PC nhận hình ảnh từ camera và thực hiện các thuật toán như:

• Defect Inspection.
• OCR / OCV.
• Barcode Reading.
• Dimension Measurement.
• Positioning.
• Robot Guidance.
• PASS / FAIL Inspection.

Ứng Dụng AOI

Cáp phù hợp cho các hệ thống AOI mà camera có thể được bố trí cố định hoặc di chuyển trên cơ cấu XY / XYZ.

Ứng Dụng Robot Vision

Trong Robot Vision, camera có thể được gắn trực tiếp trên Robot Arm. Khi đó dây tín hiệu phải chuyển động cùng robot.

Các bài toán điển hình:

• Robot Guidance.
• Bin Picking.
• Pick & Place.
• Vision Guided Robot.
• Assembly Robot.
• Inspection Robot.

Ứng Dụng

• GigE Machine Vision Camera.
• AOI – Automated Optical Inspection.
• Visual Inspection.
• Robot Vision.
• Robot Guidance.
• Pick & Place.
• Gantry Robot.
• XYZ Inspection Stage.
• Drag Chain / Cable Carrier.
• Assembly Machine.
• Packaging Machine.
• Electronics Inspection.
• Automotive Inspection.
• Production Line.
• Smart Factory.
• Industrial Automation.

Thông Số Kỹ Thuật Chung

Các Model Lựa Chọn

Cách Lựa Chọn

1. Xác Định Giao Tiếp Camera

Kiểm tra camera sử dụng giao tiếp GigE và đầu RJ45 phù hợp.

2. Kiểm Tra Locking Stud

Phía camera sử dụng đầu RJ45 có locking stud. Cần kiểm tra vị trí vít khóa trên camera tương thích với đầu cáp.

3. Chọn Chiều Dài

4. Xác Định Cáp Có Chuyển Động Hay Không

Nếu camera được gắn trên cơ cấu chuyển động, Drag Chain hoặc Robot Arm, phiên bản Super Flexible phù hợp hơn cáp mạng tiêu chuẩn.

5. Kiểm Tra Bán Kính Uốn

Không gập cáp quá sát đầu connector và cần duy trì bán kính uốn phù hợp trong suốt hành trình của máy.

Câu Hỏi Thường Gặp

Kết Luận

HIKROBOT MV-ACG-RJ45s-RJ45-SF là dòng cáp GigE Super Flexible chuyên dùng để kết nối camera Machine Vision với Industrial PC hoặc hệ thống xử lý hình ảnh.

Sản phẩm sử dụng cấu hình RJ45 có Locking Stud → RJ45, cấu trúc Cat.5E / SFTP và thiết kế linh hoạt dành cho các hệ thống có chuyển động như Drag Chain, Robot Arm, Gantry và XYZ Stage.

Với ba lựa chọn phổ biến 5m / 7m / 10m, người dùng có thể lựa chọn chiều dài phù hợp cho máy nhỏ, máy Vision trung bình hoặc hệ thống Automation kích thước lớn mà không cần tạo nhiều trang sản phẩm riêng biệt.

Dòng cáp phù hợp cho AOI, Robot Vision, Visual Inspection, Pick & Place, Assembly Machine, Production Line và Smart Factory.
