Cáp Nguồn & I/O Camera HIKROBOT MV-ACP-H6p-open-SF – P7 6-Pin Super Flexible 3m / 5m / 7m / 10m / 15m

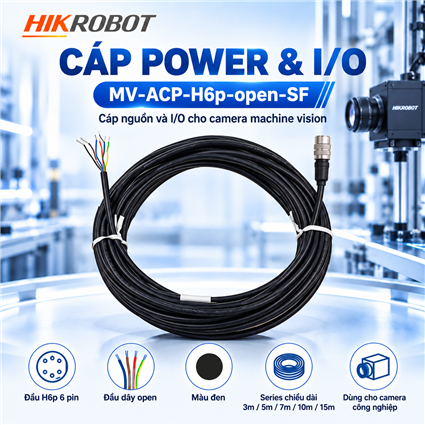

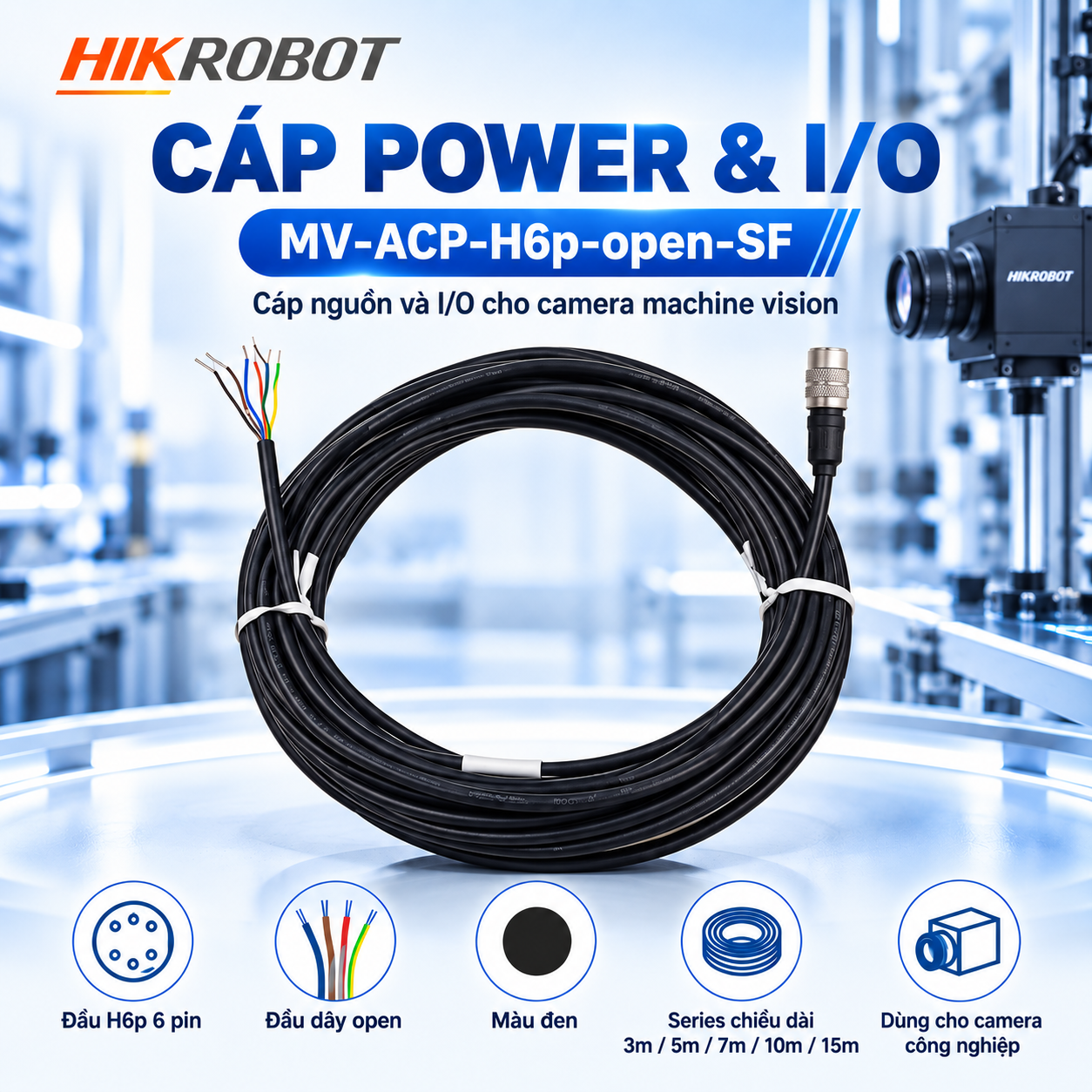

HIKROBOT MV-ACP-H6p-open-SF là dòng cáp nguồn và tín hiệu I/O Super Flexible chuyên dùng cho camera Machine Vision công nghiệp sử dụng giao diện P7 6-pin.
Một đầu cáp sử dụng connector P7 6-pin Female để kết nối với camera, đầu còn lại là 6 dây Open giúp kỹ thuật viên đấu trực tiếp nguồn và các tín hiệu I/O vào terminal, PLC, sensor, trigger hoặc hệ thống điều khiển của máy.
Phiên bản SF – Super Flexible được thiết kế cho các hệ thống có chuyển động lặp lại như Drag Chain, Robot Arm, trục Linear, Gantry và máy kiểm tra tự động. Dòng sản phẩm có nhiều chiều dài 3m / 5m / 7m / 10m / 15m, giúp lựa chọn linh hoạt theo kích thước máy và vị trí lắp camera.
| Dòng sản phẩm |
MV-ACP-H6p-open-SF |
| Thương hiệu |
HIKROBOT |
| Loại |
Super Flexible Camera Power & I/O Cable |
| Connector A |
P7 6-pin Female |
| Connector B |
Open – 6 dây |
| Chức năng |
Cấp nguồn Camera + I/O Signal Wiring |
| Chiều dài |
3m / 5m / 7m / 10m / 15m |
| Loại cáp |
Super Flexible |
| Đường kính cáp |
5.5mm |
| Cấu trúc dây |
2P × 28AWG + 2C × 23AWG + AB |
| Vỏ cáp |
PVC |
| Điện áp tối đa |
30VDC |
| Ứng dụng |
Machine Vision / Drag Chain / Robot Arm / Automation |
| Giá |
Liên hệ |
Đặc Điểm Nổi Bật
- Cáp nguồn và I/O chuyên dùng cho camera Machine Vision HIKROBOT.
- Connector P7 6-pin Female phía camera.
- Đầu còn lại dạng Open 6 dây thuận tiện đấu terminal.
- Có thể sử dụng để cấp nguồn camera.
- Hỗ trợ đấu tín hiệu Trigger / Input / Output tùy camera.
- Thiết kế Super Flexible cho hệ thống chuyển động.
- Phù hợp Drag Chain / Cable Carrier.
- Phù hợp camera lắp trên Robot Arm.
- Nhiều chiều dài: 3m / 5m / 7m / 10m / 15m.
- Đường kính ngoài khoảng 5.5mm.
- Vỏ PVC màu đen.
- Bán kính uốn tối thiểu khoảng 66mm.
- Khả năng chịu uốn lặp lại cao.
- Nhiệt độ làm việc rộng -20°C đến 80°C.
- Phù hợp AOI, Robot Vision và dây chuyền Automation.

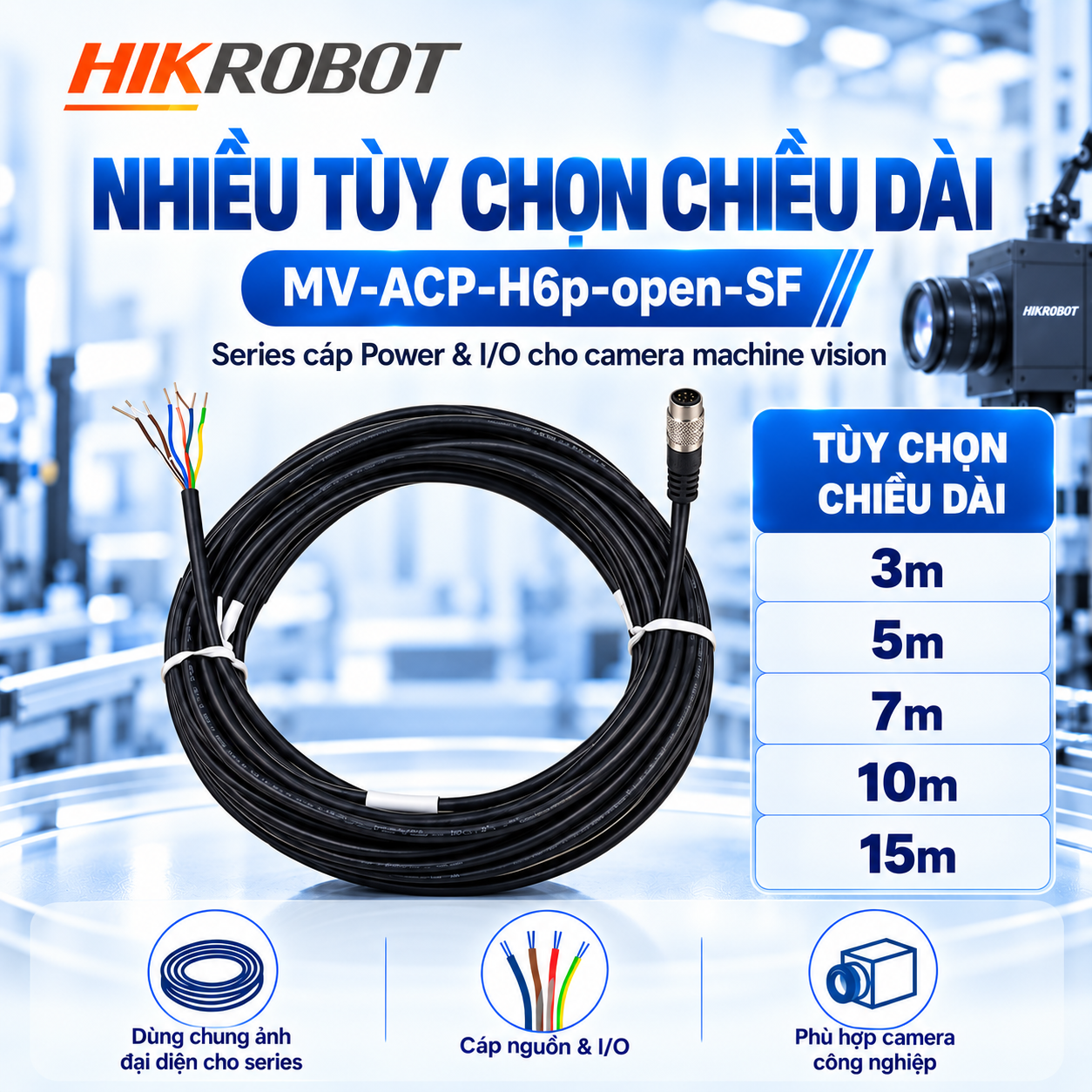

Các Phiên Bản Chiều Dài
MV-ACP-H6p-open-SF được cung cấp với nhiều chiều dài để phù hợp với quy mô máy và khoảng cách từ camera tới tủ điện.
| Model |
Chiều dài |
Ứng dụng tham khảo |
| MV-ACP-H6p-open-SF-3m |
3m |
Camera gần tủ điều khiển, máy nhỏ |
| MV-ACP-H6p-open-SF-5m |
5m |
Inspection Machine / AOI nhỏ và trung bình |
| MV-ACP-H6p-open-SF-7m |
7m |
Máy Vision trung bình hoặc hệ thống có Drag Chain |
| MV-ACP-H6p-open-SF-10m |
10m |
Máy lớn / Robot Cell / Camera cách xa tủ điện |
| MV-ACP-H6p-open-SF-15m |
15m |
Dây chuyền lớn hoặc khoảng cách lắp đặt dài |
Lựa chọn chiều dài:
3m → Máy nhỏ
5m → Máy Vision nhỏ / trung bình
7m → Máy trung bình / Drag Chain
10m → Máy lớn / Robot Cell
15m → Khoảng cách Camera – Control Cabinet dài
Chức Năng Cấp Nguồn Camera

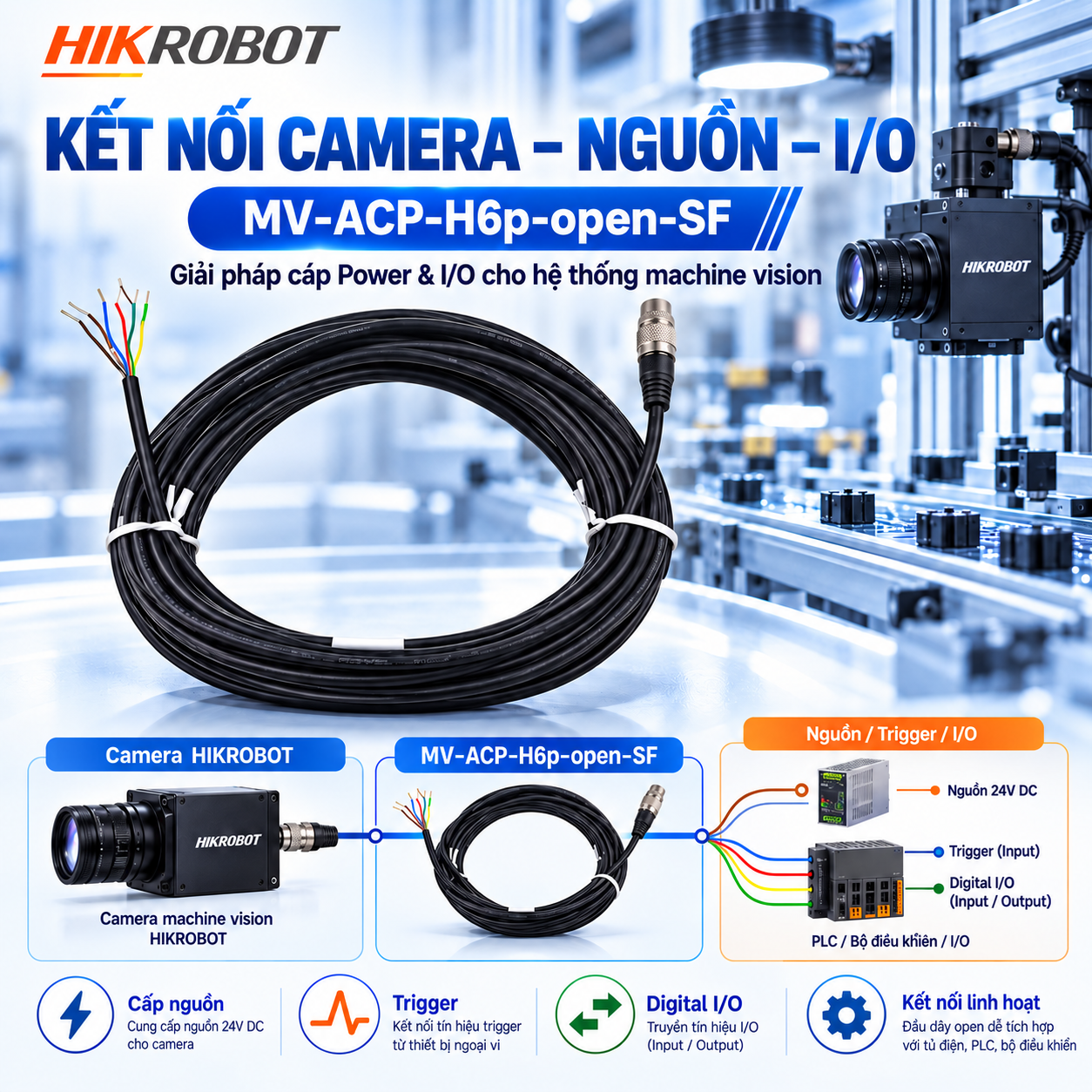

MV-ACP-H6p-open-SF được thiết kế để cung cấp đường dây nguồn cho camera công nghiệp có giao diện P7 6-pin tương thích.
DC Power Supply → Open Wire → MV-ACP-H6p-open-SF → P7 6-pin → Camera
Điện áp cấp thực tế phải tuân theo thông số nguồn của camera đang sử dụng. Cáp có thông số điện áp tối đa 30VDC.
Quan trọng: Không mặc định cấp 24V cho mọi camera. Trước khi đấu nguồn cần kiểm tra điện áp hoạt động và Pin Definition của đúng model camera.
Chức Năng I/O
Ngoài đường nguồn, cáp còn được sử dụng cho các tín hiệu I/O của camera. Tùy model camera, các chân I/O có thể được sử dụng cho:
- Trigger Input.
- Digital Input.
- Digital Output.
- Strobe / Light Control.
- Exposure Active.
- PLC Synchronization.
- Sensor Trigger.
Sensor / PLC → Camera I/O → Capture Image → Vision Processing

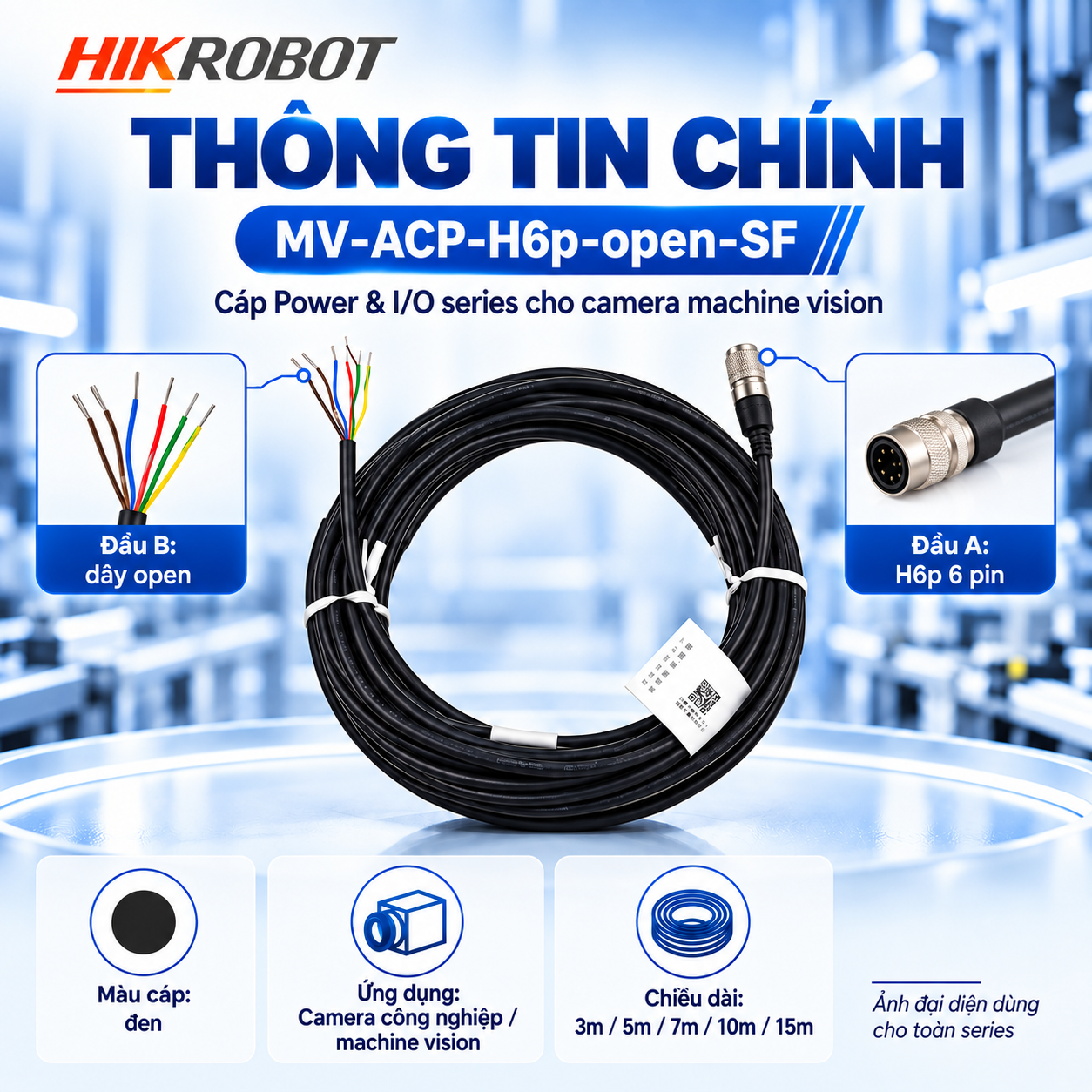

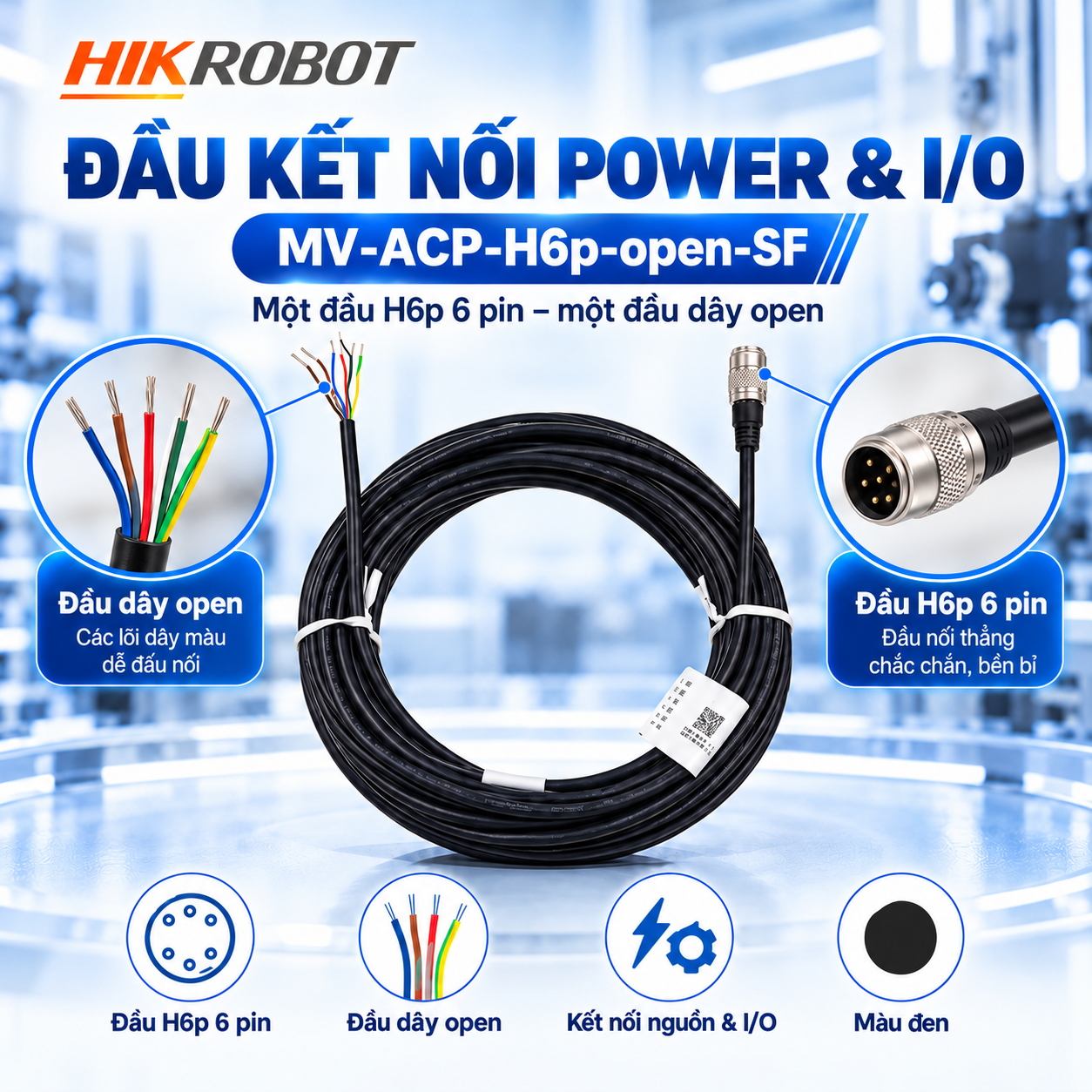

Đầu P7 6-Pin Female
Phía camera sử dụng connector:
P7 6-pin Female
Black Insulator / Solder Type
Connector chuyên dụng giúp kết nối ổn định hơn trong môi trường máy công nghiệp so với phương án đấu dây trực tiếp vào camera.
Đầu Open 6 Dây
Phía còn lại được để dạng Open với 6 lõi dây riêng biệt.
P7 6-pin Camera Connector → Cable → 6 Open Wires → PLC / Power / Terminal
Thiết kế Open Wire giúp kỹ thuật viên linh hoạt đấu nối vào:
- Terminal Block.
- PLC Input / Output.
- DC Power Supply.
- Relay.
- Sensor.
- Light Controller.
- Machine Control Cabinet.
Màu Dây Và Pin
Theo Pin Definition của dòng cáp, sáu lõi sử dụng các màu:
| Pin |
Màu dây |
| Pin 1 |
Orange |
| Pin 2 |
Yellow |
| Pin 3 |
Purple |
| Pin 4 |
Blue |
| Pin 5 |
Green |
| Pin 6 |
Gray |
Lưu ý đấu dây: Màu dây chỉ xác định vị trí Pin của cable. Chức năng điện của từng Pin phải được kiểm tra theo Pin Definition của đúng model camera trước khi đấu nguồn, Trigger hoặc Digital I/O.

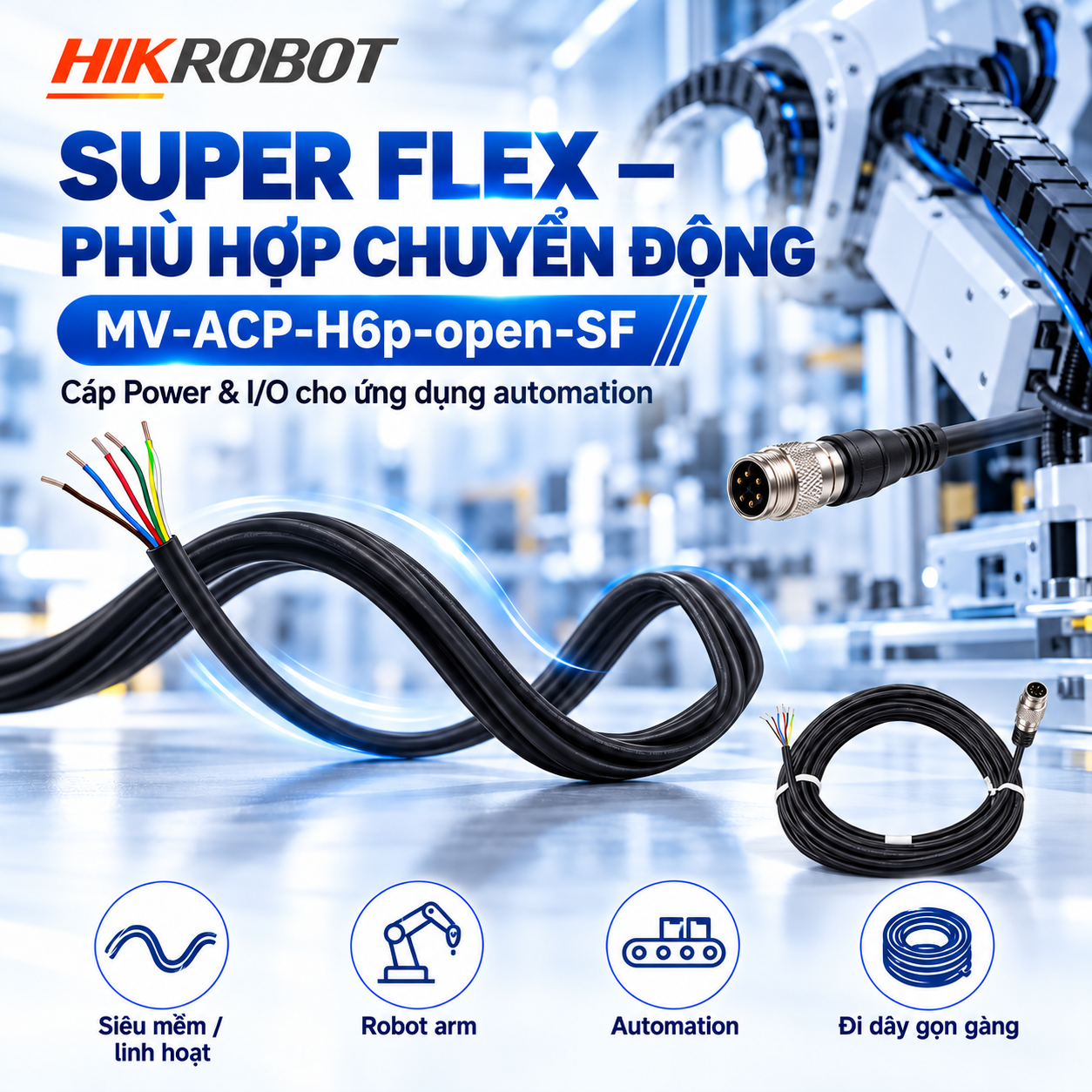

Thiết Kế Super Flexible
Ký hiệu SF thể hiện phiên bản Super Flexible, được phát triển cho các ứng dụng có chuyển động lặp lại.
Moving Camera → Super Flexible P7 Cable → Drag Chain → Control Cabinet
Dòng cáp này phù hợp hơn cáp cố định khi camera được gắn trên:
- Linear Axis.
- XY / XYZ Stage.
- Gantry.
- Robot Arm.
- Pick & Place System.
- Moving Inspection Head.
Khả Năng Chịu Uốn Lặp Lại
| Dạng chuyển động |
Thông số |
| U-Type Bending |
≥ 10 triệu chu kỳ |
| ±90° Bending |
≥ 3 triệu chu kỳ |
| ±180° Torsion |
≥ 5 triệu chu kỳ |
Lưu ý: Các giá trị chu kỳ là thông số trong điều kiện thử nghiệm. Tuổi thọ thực tế phụ thuộc bán kính uốn, tốc độ chuyển động, hành trình, góc xoắn và cách cố định cable.
Phù Hợp Với Drag Chain
Một ứng dụng điển hình của dòng Super Flexible là đi dây trong Drag Chain / Tank Chain.
Moving Camera → Cable Carrier → Fixed Control Cabinet
Khi trục máy chuyển động, cable di chuyển cùng Drag Chain nhiều lần trong mỗi chu kỳ máy. Do đó độ mềm và khả năng chịu uốn của cable là yếu tố quan trọng đối với độ ổn định lâu dài của hệ thống.
Phù Hợp Với Robot Arm
Camera Machine Vision có thể được lắp trực tiếp trên robot để thực hiện các bài toán Vision Guided Robotics.
Camera → P7 Super Flexible Cable → Robot Arm → Control Cabinet
Các ứng dụng phổ biến:
- Robot Guidance.
- Bin Picking.
- Pick & Place.
- Assembly Robot.
- Robot Inspection.
- Vision Guided Robot.
Cấu Trúc Dây
Cấu trúc cable được công bố:
2P × 28AWG + 2C × 23AWG + AB
Cấu trúc này kết hợp các lõi dây phục vụ đường nguồn và tín hiệu I/O trong cùng một cable.
Đường Kính Cáp 5.5mm
| Thông số cơ khí |
Giá trị |
| Cable Diameter |
5.5mm |
| Jacket |
PVC |
| Color |
Black |
| Minimum Bending Radius |
66mm |
| Connector Durability |
≥ 750 cycles |
Bán Kính Uốn Tối Thiểu 66mm
Khi đi cable trong Drag Chain cần duy trì bán kính uốn tối thiểu:
Minimum Bending Radius: 66mm
Không nên gập cáp quá sát connector hoặc ép cable vào góc nhỏ hơn bán kính được khuyến nghị.
Điện Áp Tối Đa 30VDC
Maximum Cable Voltage: 30VDC
Thông số này là giới hạn của cable, không phải điện áp mặc định của camera. Điện áp nguồn phải lựa chọn theo model camera thực tế.
Nhiệt Độ Hoạt Động
Working Temperature: -20°C ~ 80°C
Dải nhiệt độ rộng phù hợp với nhiều hệ thống Machine Vision và Automation trong môi trường sản xuất công nghiệp.
Cách Chọn Chiều Dài Cáp
Khi lựa chọn không nên chỉ đo khoảng cách thẳng từ camera tới tủ điện. Cần tính toàn bộ đường đi thực tế của cable.
Camera → Moving Axis → Drag Chain → Machine Frame → Control Cabinet
Cần tính đến:
- Khoảng cách camera tới tủ điện.
- Hành trình chuyển động của trục.
- Chiều dài Drag Chain.
- Đường đi qua khung máy.
- Phần cable dự phòng ở đầu camera.
- Phần cable đi trong tủ điện.
Hướng Dẫn Chọn Nhanh
| Nhu cầu |
Chiều dài tham khảo |
| Camera lắp gần tủ điện |
3m |
| Máy Inspection nhỏ |
3m / 5m |
| Máy AOI trung bình |
5m / 7m |
| Trục có Drag Chain |
7m / 10m tùy hành trình |
| Robot Cell |
7m / 10m |
| Camera cách xa Control Cabinet |
10m / 15m |
Ứng Dụng Với Camera Machine Vision
MV-ACP-H6p-open-SF phù hợp với camera HIKROBOT sử dụng 6-pin P7 Power & I/O Interface.
Sensor → Camera Trigger
Camera → Image Data → Industrial PC
MV-ACP-H6p-open-SF → Power + I/O
Cáp nguồn/I/O hoạt động song song với data cable của camera. Ví dụ camera GigE có thể sử dụng một cable Ethernet để truyền ảnh và MV-ACP-H6p-open-SF cho nguồn, Trigger và Digital I/O.
Cấu Hình Hệ Thống Điển Hình
| Thiết bị |
Chức năng |
| Machine Vision Camera |
Chụp hình sản phẩm |
| FA Lens |
Tạo ảnh lên Sensor |
| Machine Vision Light |
Chiếu sáng vật thể |
| Data Cable |
Truyền hình ảnh về Industrial PC |
| MV-ACP-H6p-open-SF |
Cấp nguồn + Camera I/O |
| PLC / Sensor |
Trigger và điều khiển máy |
Ứng Dụng
- Machine Vision Camera.
- AOI – Automated Optical Inspection.
- Visual Inspection.
- Robot Vision.
- Robot Guidance.
- Pick & Place.
- Gantry Inspection.
- XYZ Camera System.
- Drag Chain / Cable Carrier.
- Assembly Machine.
- Electronics Inspection.
- Packaging Machine.
- Automotive Inspection.
- Production Line.
- Smart Factory.
- Industrial Automation.
Thông Số Kỹ Thuật
| Thông số |
MV-ACP-H6p-open-SF Series |
| Manufacturer |
HIKROBOT |
| Series |
MV-ACP-H6p-open-SF |
| Product Type |
6-Pin P7 Super Flexible Power & I/O Cable |
| End A Connector |
P7 6-pin Female, Black Insulator, Solder Type |
| End B Connector |
Open – 6 Core |
| Length Options |
3m / 5m / 7m / 10m / 15m |
| Cable Diameter |
5.5mm |
| Cable Mechanical |
2P × 28AWG + 2C × 23AWG + AB |
| Jacket |
PVC |
| Color |
Black |
| Connector Durability |
≥ 750 cycles |
| Minimum Bending Radius |
66mm |
| U-Type Bending |
≥ 10 million cycles |
| ±90° Bending |
≥ 3 million cycles |
| ±180° Torsion |
≥ 5 million cycles |
| Maximum Voltage |
30VDC |
| Working Temperature |
-20°C ~ 80°C |
| Applicable Scenario |
Drag Chain / Tank Chain / Robot Arm |
| Certification |
RoHS 2.0 |
Các Model Lựa Chọn
| Model |
Chiều dài |
| MV-ACP-H6p-open-SF-3m |
3m |
| MV-ACP-H6p-open-SF-5m |
5m |
| MV-ACP-H6p-open-SF-7m |
7m |
| MV-ACP-H6p-open-SF-10m |
10m |
| MV-ACP-H6p-open-SF-15m |
15m |
Cách Lựa Chọn
1. Kiểm Tra Connector Camera
Camera cần sử dụng giao diện Power & I/O P7 6-pin tương thích.
2. Kiểm Tra Pin Definition
Trước khi đấu dây cần kiểm tra sơ đồ Pin của đúng model camera. Không xác định chức năng dây chỉ dựa trên màu.
3. Chọn Chiều Dài
3m: Máy nhỏ / camera gần tủ điện
5m: Máy Vision nhỏ và trung bình
7m: Máy trung bình / Drag Chain
10m: Máy lớn / Robot Cell
15m: Khoảng cách lắp đặt dài
4. Kiểm Tra Hành Trình Chuyển Động
Nếu camera di chuyển liên tục, cần tính chiều dài cáp theo toàn bộ hành trình Drag Chain thay vì chỉ khoảng cách camera – tủ điện.
5. Kiểm Tra Điện Áp Camera
Điện áp nguồn phải tuân theo thông số của camera. Giới hạn điện áp công bố của cable là 30VDC.
Câu Hỏi Thường Gặp
MV-ACP-H6p-open-SF là cáp gì? Đây là cáp Super Flexible dùng cho nguồn và tín hiệu I/O của camera công nghiệp HIKROBOT có giao diện P7 6-pin tương thích.
Cáp có những chiều dài nào? Dòng Super Flexible này có các lựa chọn 3m, 5m, 7m, 10m và 15m.
Một đầu cáp là connector gì? Phía camera sử dụng P7 6-pin Female.
Đầu còn lại là gì? Đầu còn lại là Open với 6 lõi dây riêng biệt để đấu vào nguồn, PLC hoặc terminal.
Cáp có dùng để cấp nguồn cho camera được không? Có. Đây là một trong những chức năng chính của dòng cáp này. Điện áp cấp phải tuân theo đúng thông số của camera.
Cáp có truyền hình ảnh không? Không phải chức năng chính của sản phẩm. Đây là Power & I/O cable. Hình ảnh của camera được truyền qua data interface riêng như GigE, USB3, Camera Link hoặc giao tiếp tương ứng của camera.
SF có nghĩa là gì? SF là Super Flexible, chỉ phiên bản được thiết kế cho các ứng dụng chuyển động và uốn lặp lại.
Có dùng trong Drag Chain được không? Có. Drag Chain / Tank Chain là ứng dụng được công bố cho dòng cáp này.
Có dùng cho Robot Arm được không? Có. Robot Arm cũng là một trong các ứng dụng được công bố của phiên bản Super Flexible.
Bán kính uốn tối thiểu bao nhiêu? Thông số công bố là 66mm.
Nhiệt độ làm việc bao nhiêu? Dải nhiệt độ làm việc được công bố từ -20°C đến 80°C.
Nên chọn 5m, 7m hay 10m? Cần dựa trên khoảng cách thực tế, hành trình máy và chiều dài Drag Chain. 5m phù hợp máy nhỏ, 7m phù hợp nhiều máy Vision trung bình và 10m phù hợp máy lớn hoặc Robot Cell.
Kết Luận
HIKROBOT MV-ACP-H6p-open-SF là dòng cáp Power & I/O P7 6-pin Super Flexible dành cho camera Machine Vision công nghiệp.
Thiết kế P7 6-pin Female → Open 6 dây giúp sản phẩm vừa có thể cấp nguồn cho camera vừa kết nối các tín hiệu Trigger và Digital I/O với PLC, sensor và hệ thống điều khiển.
Với các phiên bản 3m / 5m / 7m / 10m / 15m, đường kính cáp 5.5mm, bán kính uốn 66mm và khả năng chịu uốn lặp lại cao, dòng MV-ACP-H6p-open-SF đặc biệt phù hợp cho Drag Chain, Robot Arm, AOI, Robot Vision, Inspection Machine và Industrial Automation.
Lưu ý khi đặt hàng: Vui lòng xác nhận model camera, giao diện P7 6-pin, chiều dài cáp cần sử dụng, Pin Definition, điện áp nguồn và hành trình chuyển động trước khi lựa chọn 3m / 5m / 7m / 10m / 15m.
