Đèn Vòng HIKROBOT MV-LRSS-80-W – Shadowless Ring Light 80mm Machine Vision
HIKROBOT MV-LRSS-80-W là đèn vòng tán xạ Shadowless Ring Light chuyên dùng trong các hệ thống Machine Vision công nghiệp.
Đèn sử dụng LED SMD có góc phát sáng rộng kết hợp tấm khuếch tán, giúp tạo vùng chiếu sáng đồng đều hơn và hạn chế các vùng bóng cứng trên bề mặt vật thể.
Phiên bản MV-LRSS-80-W sử dụng ánh sáng trắng 6000–7000K, đường kính ngoài Ø80mm, lỗ trung tâm Ø40mm, vùng phát sáng Ø71mm và công suất 7.7W, phù hợp cho AOI, OCR, kiểm tra in ấn, nhận dạng màu, kiểm tra bề mặt và Automation.
| Model |
MV-LRSS-80-W |
| Thương hiệu |
HIKROBOT |
| Loại |
Shadowless Ring Light / Machine Vision Ring Light |
| Màu ánh sáng |
White |
| Nhiệt độ màu |
6000–7000K |
| Kích thước ngoài |
Ø80 × 24mm |
| Lỗ trung tâm |
Ø40mm |
| Vùng phát sáng |
Ø71mm |
| Số hàng LED |
1 |
| Công suất |
7.7W |
| Đầu nối |
SMR-03V-B |
| Chiều dài dây |
500mm |
| Ứng dụng |
AOI / OCR / Color Recognition / Surface Inspection / Automation |
| Giá |
Liên hệ |
Đặc Điểm Nổi Bật
- Đèn vòng chuyên dụng cho hệ thống Machine Vision.
- Thiết kế Shadowless giúp tạo ánh sáng mềm và đồng đều.
- Sử dụng LED SMD có góc phát sáng rộng.
- Ánh sáng trắng với nhiệt độ màu 6000–7000K.
- Đường kính ngoài nhỏ gọn Ø80mm.
- Lỗ trung tâm Ø40mm để camera và lens quan sát xuyên qua.
- Vùng phát sáng lớn Ø71mm.
- Công suất tiêu thụ 7.7W.
- 1 hàng LED bố trí dạng vòng.
- Tích hợp tấm khuếch tán ánh sáng.
- Đầu nối tiêu chuẩn SMR-03V-B.
- Cáp cấp nguồn dài 500mm.
- Phù hợp cho OCR, kiểm tra màu, in ấn và khuyết tật bề mặt.
- Dễ tích hợp trong hệ thống AOI và Automation.
Nguyên Lý Chiếu Sáng Shadowless
Shadowless Ring Light sử dụng LED bố trí theo dạng vòng kết hợp bộ khuếch tán để phân bố ánh sáng đồng đều trên bề mặt sản phẩm.
LED Ring → Diffuser → Uniform Light → Object → Camera
Thiết kế này giúp hạn chế hiện tượng ánh sáng tập trung thành từng điểm LED và giảm các vùng tối do bóng của vật thể.
Phù hợp với:
- Linh kiện điện tử.
- PCB.
- Sản phẩm nhựa.
- Chi tiết kim loại.
- Tem nhãn.
- Bao bì.
- Chi tiết có ký tự hoặc logo.
Ánh Sáng Trắng 6000–7000K
Phiên bản ký hiệu W sử dụng ánh sáng trắng với nhiệt độ màu:
6000K – 7000K
Ánh sáng trắng phù hợp cho các hệ thống camera cần giữ lại thông tin màu sắc của sản phẩm.
Các ứng dụng phổ biến:
- Color Recognition.
- Label Inspection.
- Printing Inspection.
- Product Classification.
- Packaging Inspection.
- Surface Inspection.

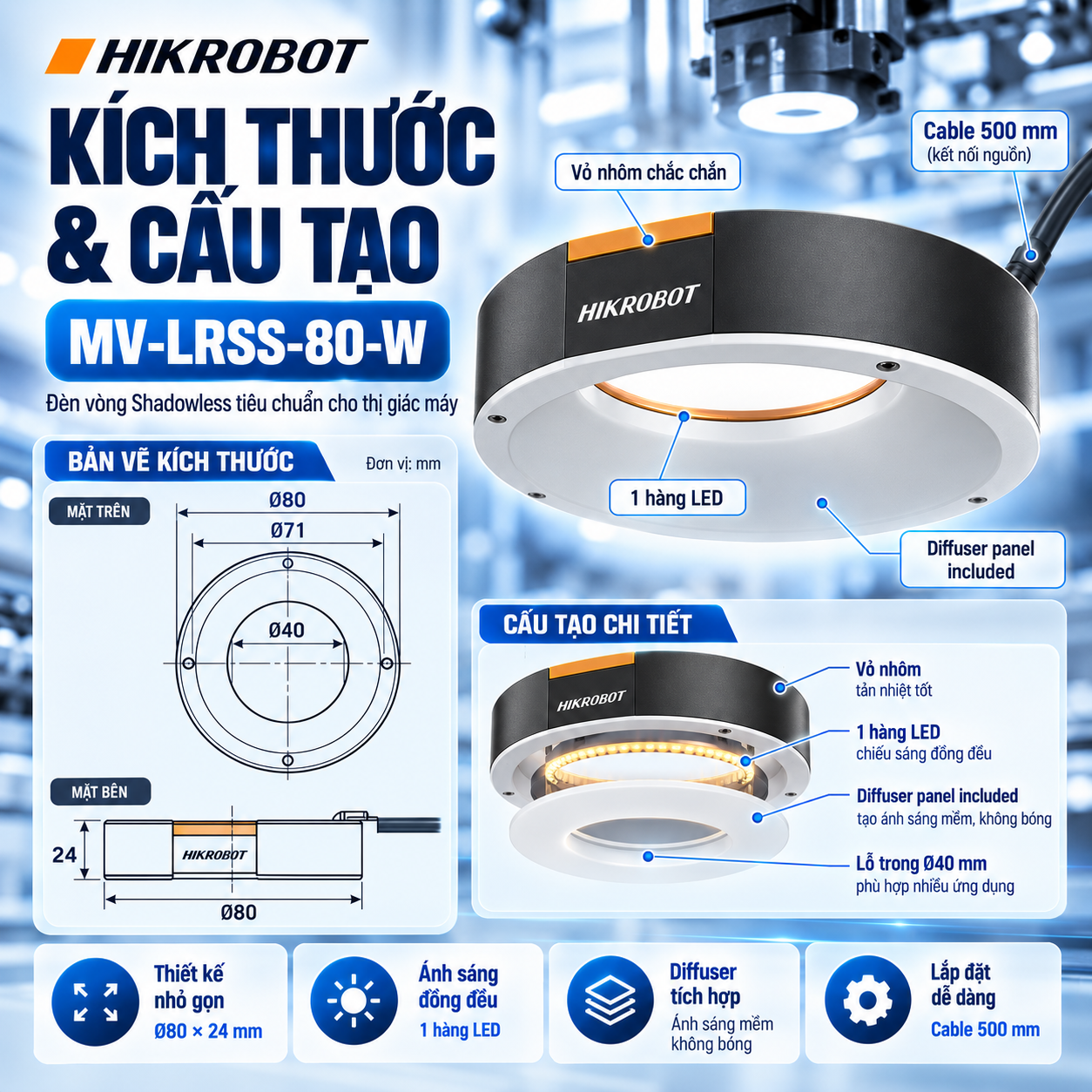

Đường Kính Ngoài Ø80mm
MV-LRSS-80-W có kích thước cơ khí nhỏ gọn, phù hợp với các trạm Machine Vision có không gian lắp đặt hạn chế.
| Thông số |
Giá trị |
| Outer Dimension |
Ø80 × 24mm |
| Outer Diameter |
Ø80mm |
| Bore Dimension |
Ø40mm |
| Emitting Area |
Ø71mm |
| LED Rows |
1 |
Lỗ Trung Tâm Ø40mm
Lỗ giữa của đèn có đường kính:
Bore Diameter: Ø40mm
Thiết kế dạng vòng cho phép camera và lens bố trí ở chính giữa, trong khi ánh sáng được phát xung quanh trục quang học.
Camera + Lens
↓
Ø40mm Center Hole
↓
Object
Vùng Phát Sáng Ø71mm
Phần phát sáng của MV-LRSS-80-W có đường kính:
Emitting Area: Ø71mm
Vùng phát sáng lớn so với kích thước tổng thể của đèn giúp ánh sáng bao phủ khu vực quan sát của camera một cách hiệu quả.
LED Góc Phát Sáng Rộng
Dòng MV-LRSS sử dụng LED SMD có góc phát sáng lớn nhằm cải thiện độ đồng đều ánh sáng.
- Giảm vùng sáng tập trung.
- Cải thiện độ đồng đều trên vật thể.
- Hạn chế bóng cứng.
- Phù hợp với hệ thống camera quan sát trực diện.
- Hỗ trợ tạo ảnh ổn định cho thuật toán Vision.
Tấm Khuếch Tán Ánh Sáng
MV-LRSS-80-W được trang bị tấm khuếch tán theo cấu hình tiêu chuẩn.
LED → Diffuser → Soft & Uniform Light
Tấm khuếch tán hỗ trợ:
- Làm mềm ánh sáng LED.
- Giảm phản xạ điểm.
- Tăng độ đồng đều.
- Giảm ảnh hưởng của từng chip LED lên ảnh camera.
- Cải thiện khả năng quan sát bề mặt sản phẩm.
Công Suất 7.7W
Công suất danh định của model MV-LRSS-80-W là:
Power: 7.7W
Mức công suất này phù hợp với kích thước đèn Ø80mm và các hệ thống Machine Vision có vùng quan sát tương đối nhỏ.
Đầu Nối SMR-03V-B
Đèn sử dụng đầu nối:
Connector: SMR-03V-B
Khi tích hợp hệ thống cần sử dụng controller hoặc cáp tương thích với chuẩn đầu nối của đèn.
Cáp Cấp Nguồn 500mm
| Thông số kết nối |
Giá trị |
| Connector |
SMR-03V-B |
| Cable Length |
500mm |
| Power Consumption |
7.7W |
Ứng Dụng OCR / OCV
Ánh sáng đồng đều giúp MV-LRSS-80-W phù hợp với các ứng dụng nhận dạng và kiểm tra ký tự.
MV-LRSS-80-W → Printed Text → Camera → OCR / OCV
Ví dụ:
- Đọc Date Code.
- Đọc Lot Number.
- Kiểm tra mã sản phẩm.
- Kiểm tra ký tự in.
- Logo Inspection.
- Text Presence Inspection.
Ứng Dụng Nhận Dạng Màu
Phiên bản ánh sáng trắng có thể kết hợp với camera màu để phục vụ các hệ thống kiểm tra và phân loại màu sắc.
White Ring Light → Product → Color Camera → Color Recognition
Ứng dụng:
- Kiểm tra màu linh kiện.
- Phân loại sản phẩm theo màu.
- Kiểm tra dây điện màu.
- Kiểm tra nhãn.
- Kiểm tra bao bì.
Ứng Dụng Printing Inspection
Đèn Shadowless Ring Light giúp tạo nền chiếu sáng tương đối đồng đều cho các bài toán kiểm tra hình ảnh in trên sản phẩm.
- Tem nhãn.
- Barcode.
- QR Code.
- Logo.
- Ngày sản xuất.
- Lot Code.
- Packaging Print.
Ứng Dụng Phát Hiện Lỗi Và Bụi Bẩn
HIKROBOT định hướng dòng MV-LRSS cho các bài toán phát hiện khuyết tật và chất bẩn trên bề mặt.
Uniform Lighting → Product Surface → Camera → Defect Inspection
Có thể sử dụng để hỗ trợ phát hiện:
- Vết bẩn.
- Dị vật.
- Thiếu chi tiết.
- Lỗi in.
- Sai màu.
- Lỗi lắp ráp.

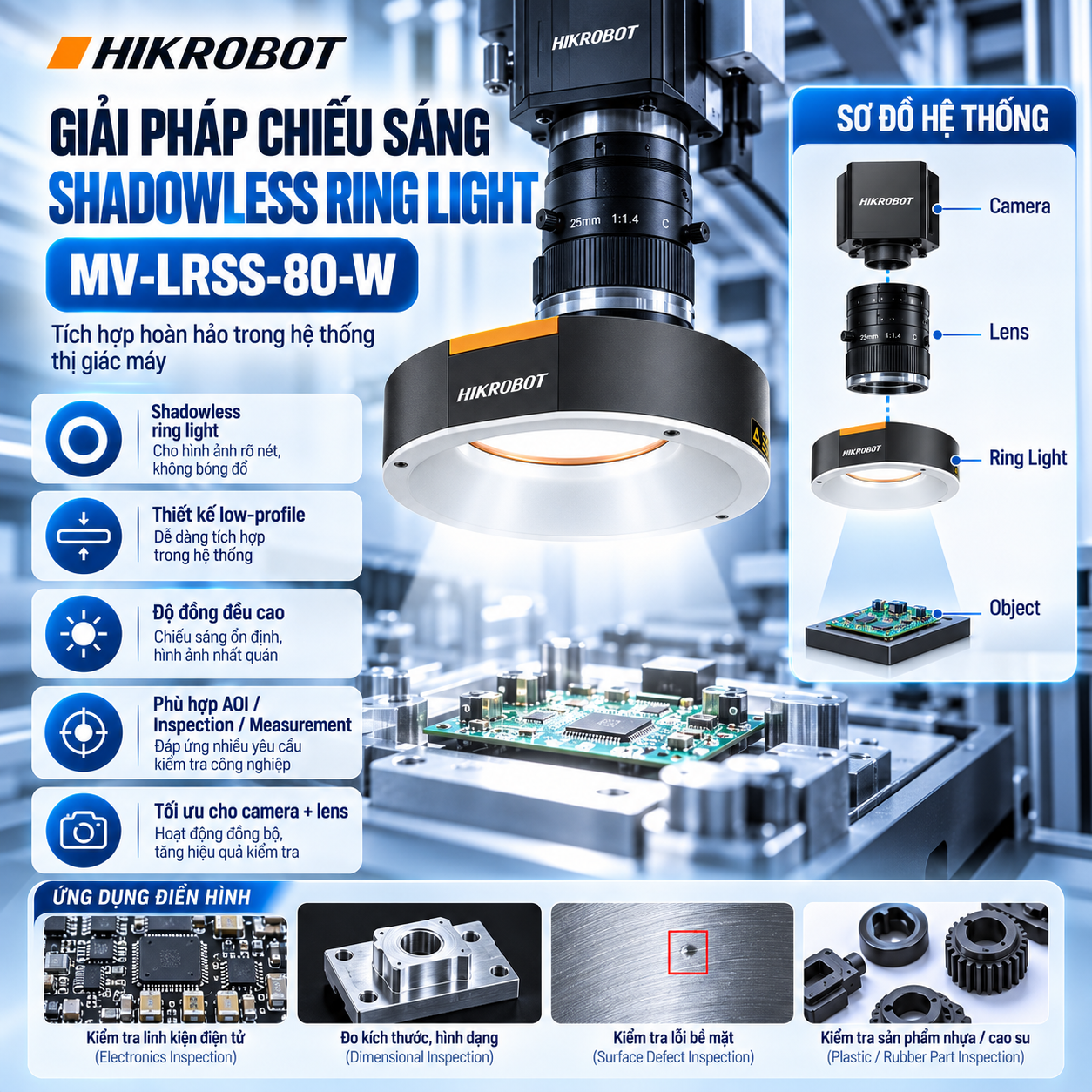

Cấu Hình Machine Vision Điển Hình
| Thiết bị |
Cấu hình tham khảo |
| Camera |
Industrial Machine Vision Camera |
| Lens |
FA Lens / C-Mount Lens |
| Lighting |
MV-LRSS-80-W |
| Light Controller |
Controller tương thích với đèn HIKROBOT |
| Image Processing |
Industrial PC / Vision Controller |
| Machine Control |
PLC / Robot |
MV-LRSS-80-W → Product → Camera + Lens → Vision Software → PASS / FAIL
Nhiệt Độ Và Độ Ẩm Hoạt Động
| Điều kiện môi trường |
Thông số |
| Working Temperature |
0°C ~ 40°C |
| Storage Temperature |
-20°C ~ 60°C |
| Humidity |
20% ~ 85% RH, không ngưng tụ |
Thông Số Kỹ Thuật
| Thông số |
MV-LRSS-80-W |
| Manufacturer |
HIKROBOT |
| Model |
MV-LRSS-80-W |
| Light Type |
Shadowless Ring Light |
| Color |
White |
| Color Temperature |
6000–7000K |
| Power |
7.7W |
| LED Rows |
1 |
| Dimension |
Ø80 × 24mm |
| Outer Diameter |
Ø80mm |
| Bore Dimension |
Ø40mm |
| Emitting Area |
Ø71mm |
| Connector |
SMR-03V-B |
| Cable Length |
500mm |
| Diffuse Plate |
Included |
| Working Temperature |
0°C ~ 40°C |
| Storage Temperature |
-20°C ~ 60°C |
| Humidity |
20% ~ 85% RH, không ngưng tụ |
| Application |
OCR / Color Recognition / Printing Inspection / Defect Inspection / AOI |
So Sánh MV-LRSS-80-W Và MV-LRSS-H-80-W
Hai model có tên gần giống nhau nhưng không nên xem là cùng một cấu hình.
| Thông số |
MV-LRSS-80-W |
MV-LRSS-H-80-W |
| Dòng sản phẩm |
MV-LRSS Standard |
MV-LRSS-H Hik Style |
| Màu |
White |
White |
| Đường kính ngoài |
Ø80mm |
Ø80mm |
| Độ dày |
24mm |
18mm |
| Lỗ trung tâm |
Ø40mm |
Ø40mm |
| Vùng phát sáng |
Ø71mm |
Ø66mm |
| Công suất |
7.7W |
8.7W |
| Chiều dài cáp |
500mm |
1m |
Lưu ý: MV-LRSS-80-W và MV-LRSS-H-80-W là hai cấu hình khác nhau. Khi thay thế hoặc thiết kế gá lắp cần kiểm tra lại kích thước cơ khí, vùng phát sáng, công suất và chiều dài dây.
Ứng Dụng
- Machine Vision.
- AOI – Automated Optical Inspection.
- OCR / OCV.
- Character Recognition.
- Color Recognition.
- Printing Inspection.
- Label Inspection.
- Barcode / QR Inspection.
- Surface Inspection.
- Defect Detection.
- Dirt Detection.
- PCB Inspection.
- Electronic Component Inspection.
- Packaging Inspection.
- Assembly Inspection.
- Robot Vision.
- Industrial Automation.
Cách Lựa Chọn Và Tích Hợp
1. Kiểm Tra Kích Thước Lens
Camera và lens cần có kích thước phù hợp với lỗ trung tâm Ø40mm.
2. Kiểm Tra Field Of View
Vùng quan sát của camera nên nằm trong vùng ánh sáng phù hợp với kích thước vật thể.
3. Kiểm Tra Khoảng Cách Lắp Đặt
Khoảng cách giữa đèn và sản phẩm ảnh hưởng trực tiếp tới độ sáng, độ đồng đều và phạm vi chiếu sáng.
4. Chọn Controller
Cần sử dụng light controller và dây kết nối phù hợp với SMR-03V-B cũng như yêu cầu điều khiển của hệ thống.
5. Thử Nghiệm Với Sản Phẩm Thực Tế
Với các bề mặt bóng, kim loại, cong hoặc có độ phản xạ cao, nên kiểm tra trực tiếp hình ảnh camera trước khi quyết định loại đèn cuối cùng.
Câu Hỏi Thường Gặp
MV-LRSS-80-W là loại đèn gì? Đây là đèn vòng Shadowless chuyên dùng cho Machine Vision.
Đèn có màu gì? Model MV-LRSS-80-W là phiên bản ánh sáng trắng.
Nhiệt độ màu bao nhiêu? Nhiệt độ màu của phiên bản trắng là khoảng 6000–7000K.
Công suất bao nhiêu? Công suất của MV-LRSS-80-W là 7.7W.
Kích thước ngoài bao nhiêu? Đèn có kích thước Ø80 × 24mm.
Lỗ trung tâm bao nhiêu? Lỗ trung tâm của đèn là Ø40mm.
Vùng phát sáng bao nhiêu? Đường kính vùng phát sáng là Ø71mm.
Cáp dài bao nhiêu? Cáp cấp nguồn tiêu chuẩn dài 500mm.
Đèn sử dụng đầu nối gì? Đầu nối của sản phẩm là SMR-03V-B.
Có tấm khuếch tán không? Có. Datasheet của dòng MV-LRSS ghi tấm khuếch tán là cấu hình tiêu chuẩn.
Có phù hợp cho OCR không? Có. Character Recognition là một trong các nhóm ứng dụng được nhà sản xuất đề xuất cho dòng MV-LRSS.
Có phù hợp kiểm tra màu không? Có. Phiên bản ánh sáng trắng có thể kết hợp với camera màu cho các bài toán Color Recognition phù hợp.
MV-LRSS-80-W có giống MV-LRSS-H-80-W không? Không hoàn toàn. Hai sản phẩm cùng đường kính Ø80mm và lỗ tâm Ø40mm nhưng khác kích thước thân, vùng phát sáng, công suất và chiều dài dây.
Kết Luận
HIKROBOT MV-LRSS-80-W là đèn vòng Shadowless Machine Vision được thiết kế để cung cấp ánh sáng trắng đồng đều cho các hệ thống kiểm tra hình ảnh công nghiệp.
Với kích thước Ø80 × 24mm, lỗ trung tâm Ø40mm, vùng phát sáng Ø71mm, công suất 7.7W và ánh sáng trắng 6000–7000K, sản phẩm phù hợp cho các trạm Vision nhỏ gọn và nhiều ứng dụng kiểm tra trực diện.
MV-LRSS-80-W có thể được sử dụng trong các hệ thống OCR, Color Recognition, Printing Inspection, Surface Inspection, Defect Detection, AOI và Industrial Automation.
Lưu ý khi đặt hàng: Cần xác nhận chính xác model MV-LRSS-80-W, kích thước lens, Field of View, khoảng cách đèn tới vật thể, controller, đầu nối và đặc tính bề mặt sản phẩm trước khi lựa chọn cấu hình cuối cùng.
