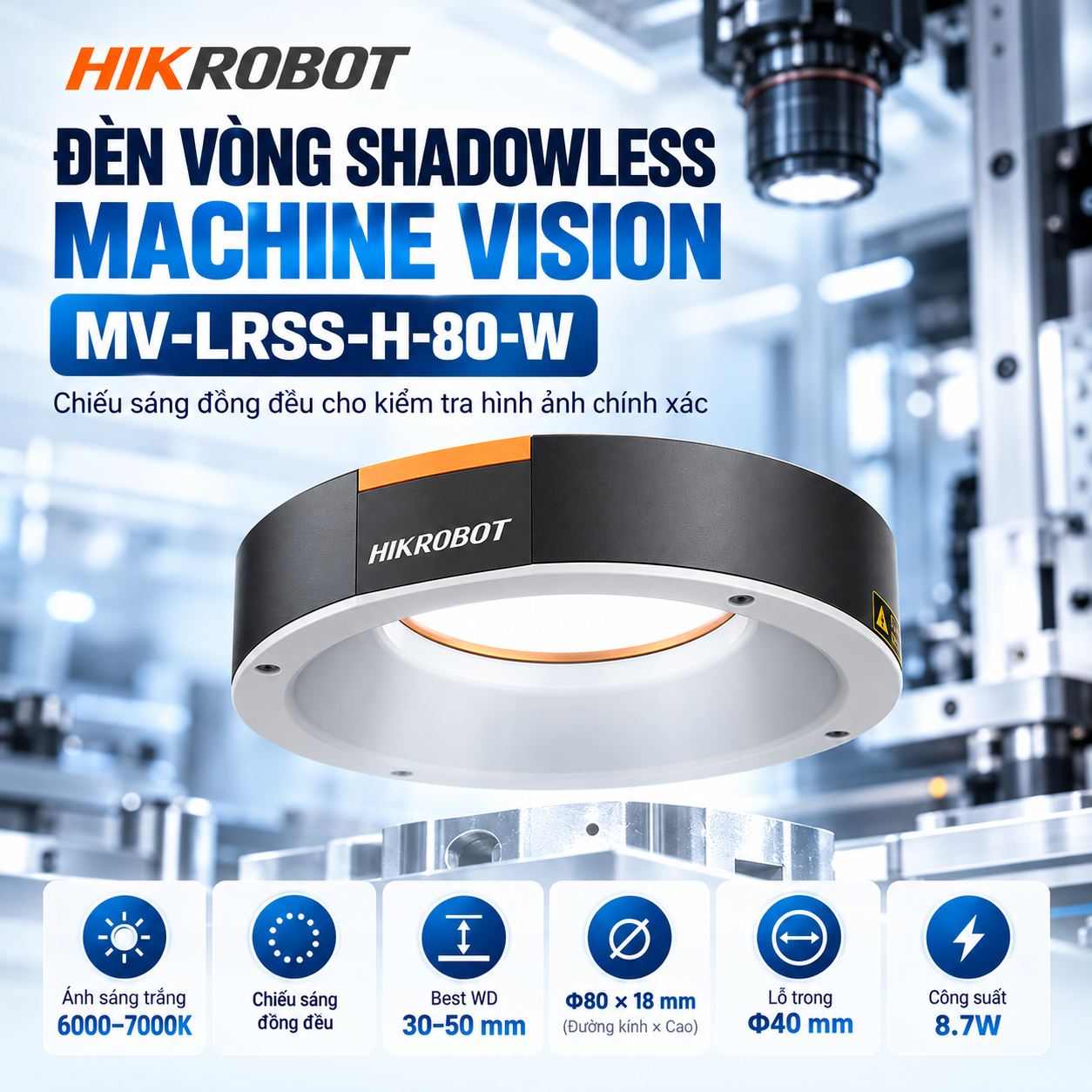

Đèn Vòng HIKROBOT MV-LRSS-H-80-W – Shadowless Ring Light 80mm 24VDC
HIKROBOT MV-LRSS-H-80-W là đèn vòng chiếu sáng chuyên dụng cho hệ thống Machine Vision, thuộc dòng Shadowless Ring Light của HIKROBOT.
Sản phẩm sử dụng ánh sáng trắng với nhiệt độ màu 6000–7000K, thiết kế vòng tán xạ giúp tạo vùng chiếu sáng có độ đồng đều cao, hạn chế bóng cứng trên bề mặt vật thể và hỗ trợ camera thu được hình ảnh ổn định hơn.
Với đường kính ngoài Ø80mm, vùng phát sáng Ø66mm, lỗ trung tâm Ø40mm và khoảng cách làm việc tối ưu 30–50mm, MV-LRSS-H-80-W phù hợp cho AOI, OCR, kiểm tra bề mặt, nhận dạng màu, kiểm tra in ấn, phát hiện khuyết tật và dây chuyền Automation.
| Model |
MV-LRSS-H-80-W |
| Thương hiệu |
HIKROBOT |
| Loại |
Shadowless Ring Light / Machine Vision Ring Light |
| Màu ánh sáng |
White |
| Nhiệt độ màu |
6000–7000K |
| Đường kính ngoài |
Ø80mm |
| Đường kính lỗ trung tâm |
Ø40mm |
| Vùng phát sáng |
Ø66mm |
| Công suất |
8.7W |
| Nguồn |
24VDC |
| Khoảng cách làm việc tối ưu |
30–50mm |
| Độ rọi trung tâm |
≥14,000 Lux @ WD = 100mm |
| Ứng dụng |
AOI / OCR / Surface Inspection / Printing Inspection / Automation |
| Giá |
Liên hệ |
Đặc Điểm Nổi Bật
- Đèn vòng chuyên dụng cho Machine Vision.
- Thiết kế Shadowless Ring Light giúp tạo vùng chiếu sáng đồng đều.
- Ánh sáng trắng với nhiệt độ màu 6000–7000K.
- Đường kính ngoài nhỏ gọn Ø80mm.
- Lỗ trung tâm Ø40mm phù hợp bố trí camera nhìn xuyên qua tâm đèn.
- Vùng phát sáng Ø66mm.
- Công suất tiêu thụ chỉ 8.7W.
- Sử dụng nguồn tiêu chuẩn 24VDC.
- Khoảng cách làm việc tối ưu 30–50mm.
- Độ rọi trung tâm ≥14,000 Lux tại WD = 100mm.
- LED bố trí theo 1 vòng.
- Tấm khuếch tán PMMA giúp tăng độ đồng đều ánh sáng.
- Tản nhiệt tự nhiên, không cần quạt.
- Dễ tích hợp với camera Machine Vision và hệ thống Automation.

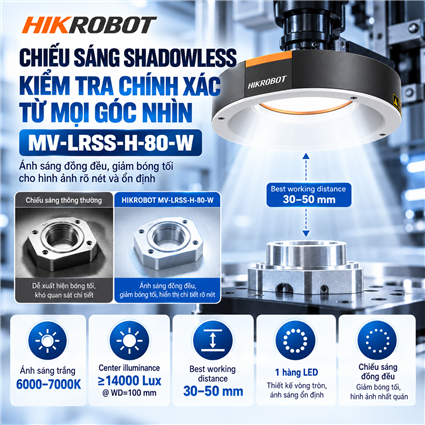

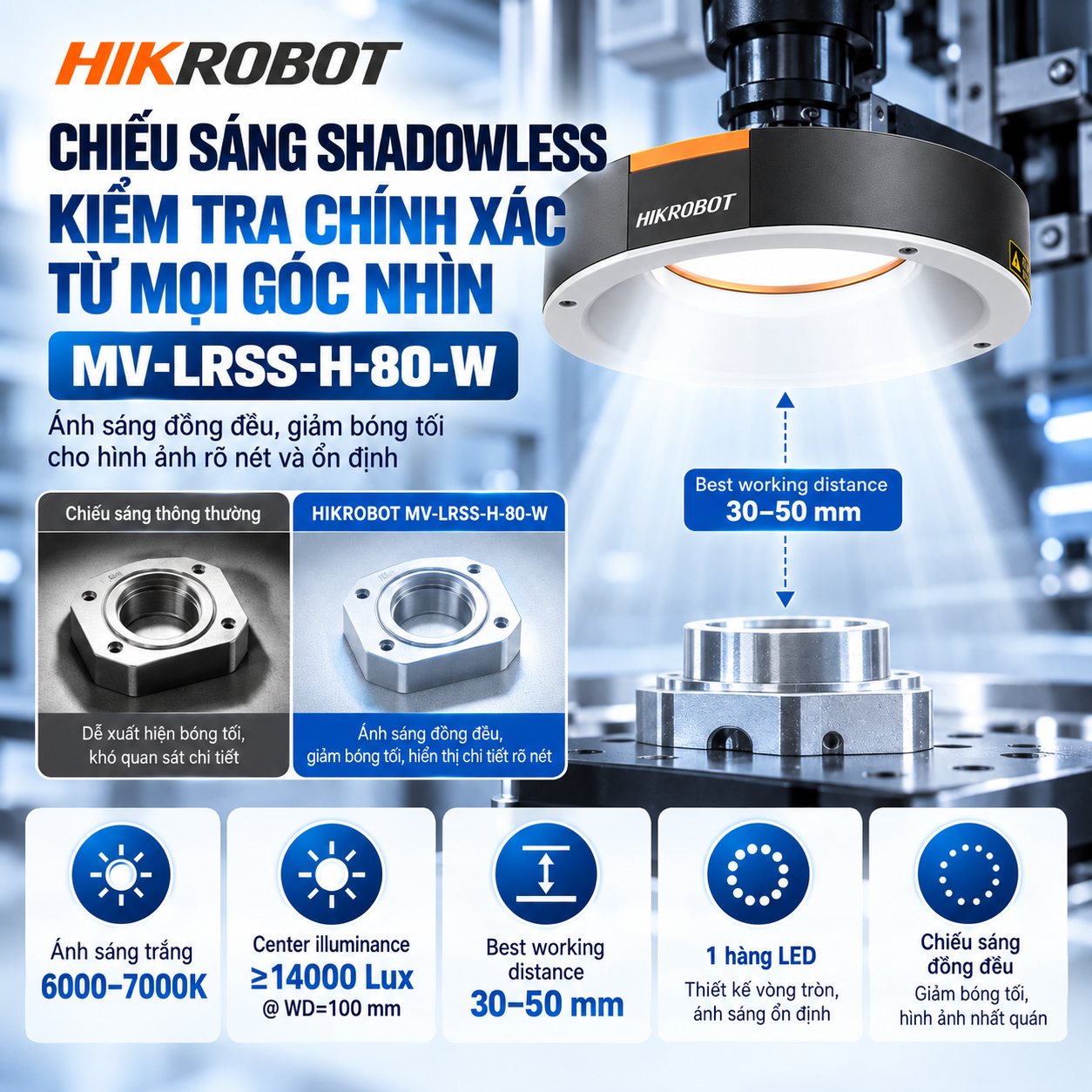

Thiết Kế Shadowless Ring Light
MV-LRSS-H-80-W sử dụng thiết kế vòng chiếu sáng kết hợp tấm khuếch tán, giúp ánh sáng phân bố đồng đều hơn trên bề mặt vật thể.
Ring Light → Diffuse Light → Object Surface → Camera
So với đèn vòng thông thường có ánh sáng tập trung mạnh, thiết kế Shadowless giúp giảm các vùng bóng cứng và hỗ trợ kiểm tra các bề mặt có chi tiết phức tạp.
Đặc biệt phù hợp với:
- Bề mặt kim loại.
- Linh kiện nhựa.
- PCB.
- Tem nhãn.
- Bao bì.
- Chi tiết cơ khí.
- Bề mặt có ký tự hoặc logo.
Ánh Sáng Trắng 6000–7000K
MV-LRSS-H-80-W sử dụng ánh sáng trắng với nhiệt độ màu:
6000K – 7000K
Ánh sáng trắng phù hợp cho nhiều ứng dụng Machine Vision cần giữ thông tin màu sắc của vật thể.
Ứng dụng điển hình:
- Color Recognition.
- Label Inspection.
- Printing Inspection.
- Packaging Inspection.
- Component Inspection.
- Surface Inspection.
Độ Rọi Trung Tâm
Thông số độ rọi trung tâm của MV-LRSS-H-80-W:
Center Illuminance: ≥14,000 Lux @ WD = 100mm
Độ sáng cao giúp camera có thể sử dụng exposure ngắn hơn trong nhiều ứng dụng, từ đó hỗ trợ hạn chế ảnh hưởng của chuyển động.
Lưu ý: Độ rọi thực tế phụ thuộc vào khoảng cách làm việc, cài đặt controller, môi trường và đặc tính bề mặt vật thể.
Khoảng Cách Làm Việc 30–50mm
Khoảng cách làm việc được khuyến nghị cho model này là:
Best Working Distance: 30mm – 50mm
Trong phạm vi này, ánh sáng từ vòng LED có thể tạo vùng chiếu sáng đồng đều trên vật thể nằm gần camera.
Phù hợp với các hệ thống:
- Camera đặt gần sản phẩm.
- Inspection Station nhỏ gọn.
- PCB Inspection.
- Barcode / OCR.
- Kiểm tra linh kiện điện tử.
- Kiểm tra bề mặt cơ khí.

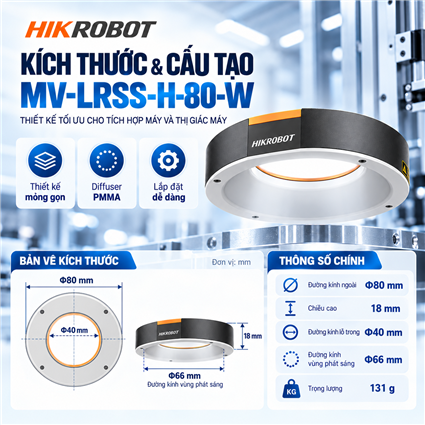

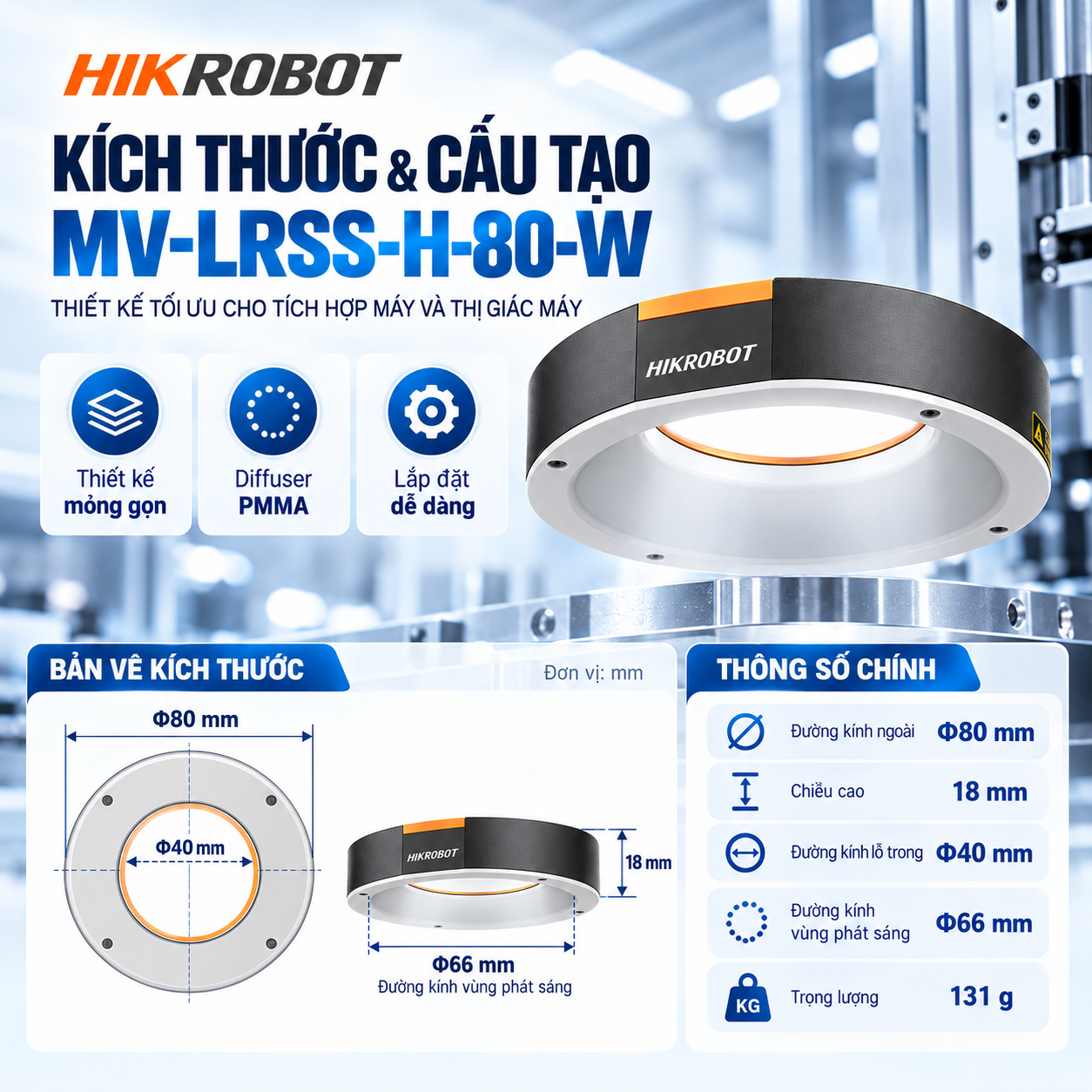

Đường Kính Ngoài Ø80mm
Thiết kế cơ khí nhỏ gọn giúp đèn dễ bố trí xung quanh camera.
| Thông số cơ khí |
Giá trị |
| Outer Dimension |
Ø80mm × 18mm |
| Bore Dimension |
Ø40mm |
| Emitting Area |
Ø66mm |
| LED Rows |
1 |
| Weight |
131g |
Lỗ Trung Tâm Ø40mm
Lỗ giữa của đèn có đường kính:
Bore Dimension: Ø40mm
Thiết kế này cho phép camera và lens được bố trí phía sau tâm đèn, trong khi ánh sáng được phát ra xung quanh trục quang học.
Camera + Lens → Center Hole → Object
Ring LEDs → Object Surface
Vùng Phát Sáng Ø66mm
Phần LED phát sáng của MV-LRSS-H-80-W có đường kính khoảng:
Emitting Area: Ø66mm
Thiết kế này tạo vùng ánh sáng vòng rộng quanh trục camera, hỗ trợ chiếu sáng đối tượng nằm trực tiếp phía trước camera.
Tấm Khuếch Tán PMMA
MV-LRSS-H-80-W sử dụng tấm khuếch tán PMMA.
Tấm khuếch tán giúp:
- Làm mềm ánh sáng LED.
- Giảm điểm sáng cục bộ.
- Cải thiện độ đồng đều.
- Giảm ảnh hưởng của phản xạ LED trực tiếp.
- Tạo hình ảnh ổn định hơn cho camera.
Nguồn 24VDC
Đèn sử dụng nguồn:
Input Voltage: 24VDC
Power: 8.7W
Nguồn 24VDC phù hợp với điện áp phổ biến trong tủ điện và hệ thống Automation công nghiệp.
24VDC Power / Light Controller → MV-LRSS-H-80-W
Kết Nối SMR-03V-B
Đèn sử dụng đầu nối:
Connector: SMR-03V-B
Khi sử dụng đèn cần lựa chọn controller hoặc dây kết nối tương thích với đầu nối và điện áp của sản phẩm.
Cáp Dài 1 Mét
| Thông số |
Giá trị |
| Cable Length |
1m |
| Connector Type |
SMR-03V-B |
| Input Voltage |
24VDC |
Tản Nhiệt Tự Nhiên
MV-LRSS-H-80-W sử dụng phương thức:
Natural Cooling
Không sử dụng quạt giúp thiết kế đơn giản, giảm tiếng ồn và phù hợp với hệ thống Machine Vision hoạt động liên tục.
Ứng Dụng OCR
Shadowless Ring Light phù hợp với các ứng dụng đọc và nhận dạng ký tự.
Ring Light → Printed Character → Camera → OCR Software
Ví dụ:
- Đọc mã sản phẩm.
- Đọc Date Code.
- Đọc Lot Number.
- Kiểm tra ký tự in.
- OCR / OCV.
- Kiểm tra logo.
Ứng Dụng Color Recognition
Do sử dụng ánh sáng trắng, đèn có thể kết hợp với camera màu để phục vụ các bài toán nhận dạng và so sánh màu sắc.
White Ring Light → Object → Color Camera → Color Inspection
Ứng dụng bao gồm:
- Phân loại màu linh kiện.
- Kiểm tra màu bao bì.
- Kiểm tra màu nhãn.
- Kiểm tra màu dây điện.
- Nhận dạng sản phẩm.
Ứng Dụng Printing Inspection
Đèn tạo vùng chiếu sáng đều giúp camera thu nhận rõ hơn ký tự và hình ảnh in trên bề mặt sản phẩm.
- Label Inspection.
- Barcode Inspection.
- QR Code Inspection.
- Logo Inspection.
- Print Defect Inspection.
- Packaging Inspection.
Ứng Dụng Phát Hiện Khuyết Tật
MV-LRSS-H-80-W có thể được sử dụng để hỗ trợ camera phát hiện các lỗi bề mặt.
Uniform Light → Product Surface → Camera → Defect Detection
Ví dụ:
- Vết bẩn.
- Thiếu chi tiết.
- Sai vị trí.
- Lỗi in.
- Lỗi màu.
- Dị vật trên bề mặt.
Cấu Hình Machine Vision Điển Hình
| Thiết bị |
Ví dụ cấu hình |
| Camera |
Industrial Machine Vision Camera |
| Lens |
C-Mount FA Lens |
| Lighting |
MV-LRSS-H-80-W |
| Controller |
24V Machine Vision Light Controller |
| Processing |
Industrial PC / Vision Controller |
| Control |
PLC / Robot |
MV-LRSS-H-80-W → Product → Camera + Lens → Industrial PC → PASS / FAIL

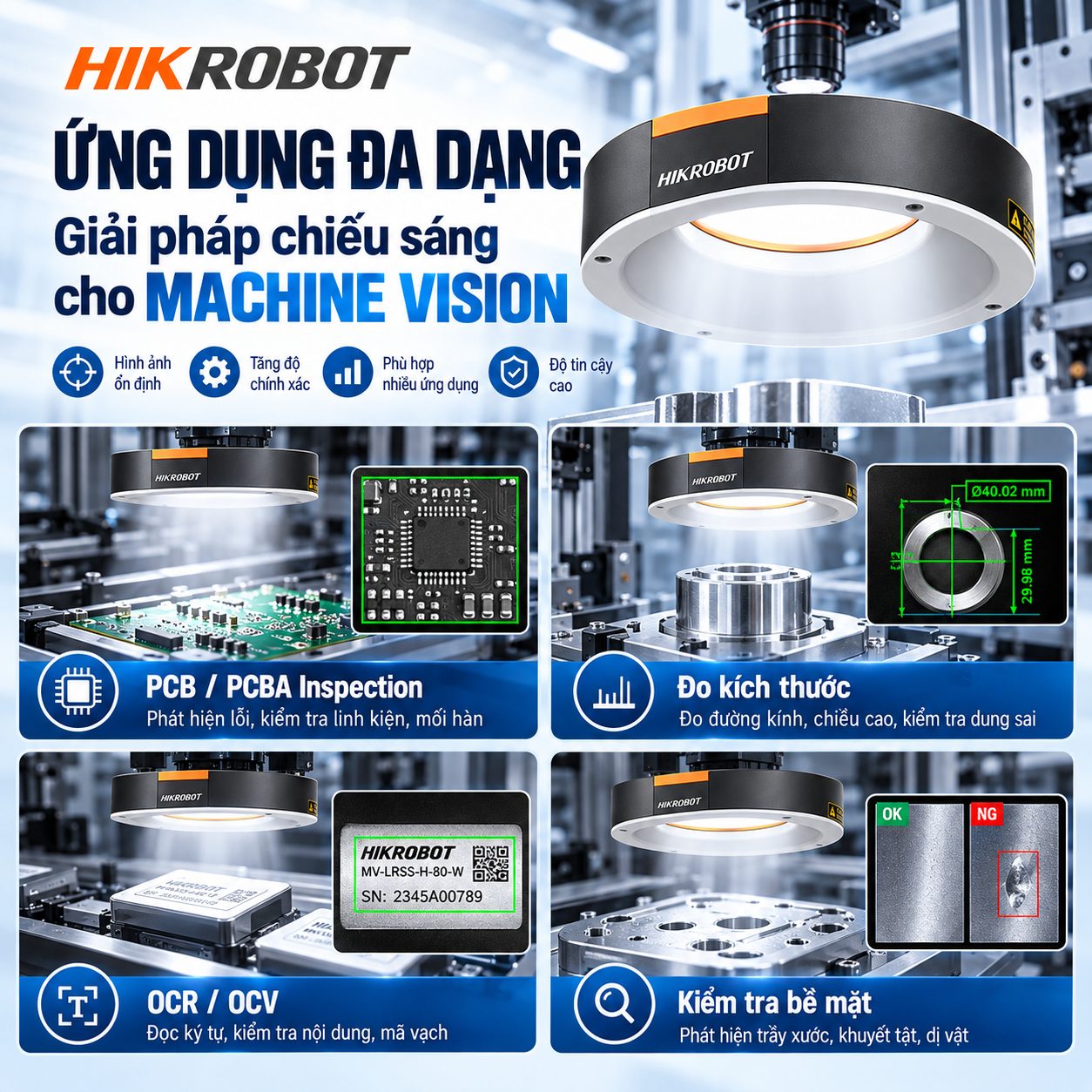

Ứng Dụng
- Machine Vision.
- AOI – Automated Optical Inspection.
- OCR / OCV.
- Color Recognition.
- Printing Inspection.
- Label Inspection.
- Surface Inspection.
- Defect Detection.
- Dirt Detection.
- PCB Inspection.
- Electronic Component Inspection.
- Packaging Inspection.
- Assembly Inspection.
- Robot Vision.
- Industrial Automation.
Thông Số Kỹ Thuật
| Thông số |
MV-LRSS-H-80-W |
| Manufacturer |
HIKROBOT |
| Model |
MV-LRSS-H-80-W |
| Light Type |
Shadowless Ring Light |
| Color |
White |
| Color Temperature |
6000–7000K |
| Center Illuminance |
≥14,000 Lux @ WD = 100mm |
| Best Working Distance |
30–50mm |
| Outer Dimension |
Ø80mm × 18mm |
| Bore Dimension |
Ø40mm |
| Emitting Area |
Ø66mm |
| LED Rows |
1 |
| Power |
8.7W |
| Input Voltage |
24VDC |
| Connector |
SMR-03V-B |
| Cable Length |
1m |
| Diffuse Plate |
PMMA |
| Cooling Mode |
Natural Cooling |
| Weight |
131g |
| Working Temperature |
0°C ~ 40°C |
| Storage Temperature |
-20°C ~ 60°C |
| Humidity |
20% ~ 90% RH, không ngưng tụ |
Cách Lựa Chọn Và Sử Dụng
1. Kiểm Tra Kích Thước Lens
Lens và phần gá camera cần phù hợp với lỗ trung tâm Ø40mm của đèn.
2. Xác Định Working Distance
Khoảng cách khuyến nghị:
30mm – 50mm
3. Xác Định Field Of View
Vùng nhìn của camera cần phù hợp với vùng chiếu sáng của đèn.
4. Kiểm Tra Nguồn
Sản phẩm sử dụng:
24VDC – 8.7W
5. Kiểm Tra Bề Mặt Vật Thể
Shadowless Ring Light đặc biệt hữu ích khi cần ánh sáng mềm và đồng đều, nhưng hiệu quả thực tế vẫn phụ thuộc vào độ bóng, hình dạng và màu sắc của vật thể.
Câu Hỏi Thường Gặp
MV-LRSS-H-80-W là loại đèn gì? Đây là Shadowless Ring Light chuyên dùng cho hệ thống Machine Vision.
Đèn có màu gì? MV-LRSS-H-80-W sử dụng ánh sáng trắng.
Nhiệt độ màu bao nhiêu? Ánh sáng có nhiệt độ màu khoảng 6000–7000K.
Đèn dùng nguồn bao nhiêu? Sản phẩm sử dụng nguồn 24VDC.
Công suất bao nhiêu? Công suất định mức là 8.7W.
Đường kính ngoài bao nhiêu? Kích thước ngoài của đèn là Ø80mm × 18mm.
Lỗ trung tâm bao nhiêu? Lỗ trung tâm có đường kính Ø40mm.
Khoảng cách làm việc tối ưu bao nhiêu? Khoảng cách được công bố là 30–50mm.
Độ sáng bao nhiêu? Center Illuminance được công bố ở mức ≥14,000 Lux tại Working Distance 100mm.
Có phù hợp cho AOI không? Có. Đèn phù hợp với nhiều hệ thống AOI, đặc biệt là các bài toán kiểm tra bề mặt, OCR, màu sắc và in ấn.
Có dùng cùng camera HIKROBOT được không? Có thể sử dụng với camera Machine Vision phù hợp về kích thước lens, Field of View và khoảng cách lắp đặt.
Đèn có phù hợp kiểm tra bề mặt kim loại không? Có thể sử dụng. Thiết kế Shadowless giúp cải thiện độ đồng đều ánh sáng trên nhiều bề mặt, tuy nhiên với bề mặt kim loại có độ phản xạ rất cao vẫn cần thử nghiệm thực tế để xác định góc chiếu và loại ánh sáng phù hợp.
Kết Luận
HIKROBOT MV-LRSS-H-80-W là đèn vòng Machine Vision dạng Shadowless Ring Light được thiết kế để cung cấp ánh sáng trắng đồng đều cho các hệ thống kiểm tra hình ảnh công nghiệp.
Với đường kính ngoài Ø80mm, lỗ trung tâm Ø40mm, vùng phát sáng Ø66mm, công suất 8.7W và nguồn 24VDC, sản phẩm phù hợp với các trạm Vision nhỏ gọn và camera lắp gần vật thể.
Khoảng cách làm việc tối ưu 30–50mm cùng thiết kế tán xạ PMMA giúp MV-LRSS-H-80-W phù hợp cho OCR, Color Recognition, Printing Inspection, Surface Inspection, Defect Detection, AOI và Industrial Automation.
Lưu ý khi lựa chọn: Cần xác định kích thước vật thể, Field of View, Working Distance, đường kính lens, đặc tính phản xạ bề mặt và yêu cầu độ sáng trước khi chọn đèn. Hiệu quả chiếu sáng Machine Vision nên được kiểm tra trên mẫu sản phẩm thực tế nếu ứng dụng yêu cầu độ ổn định cao.
