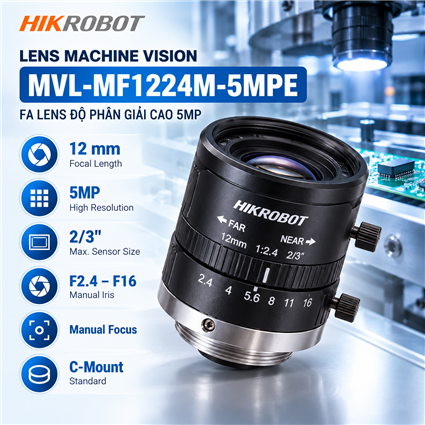

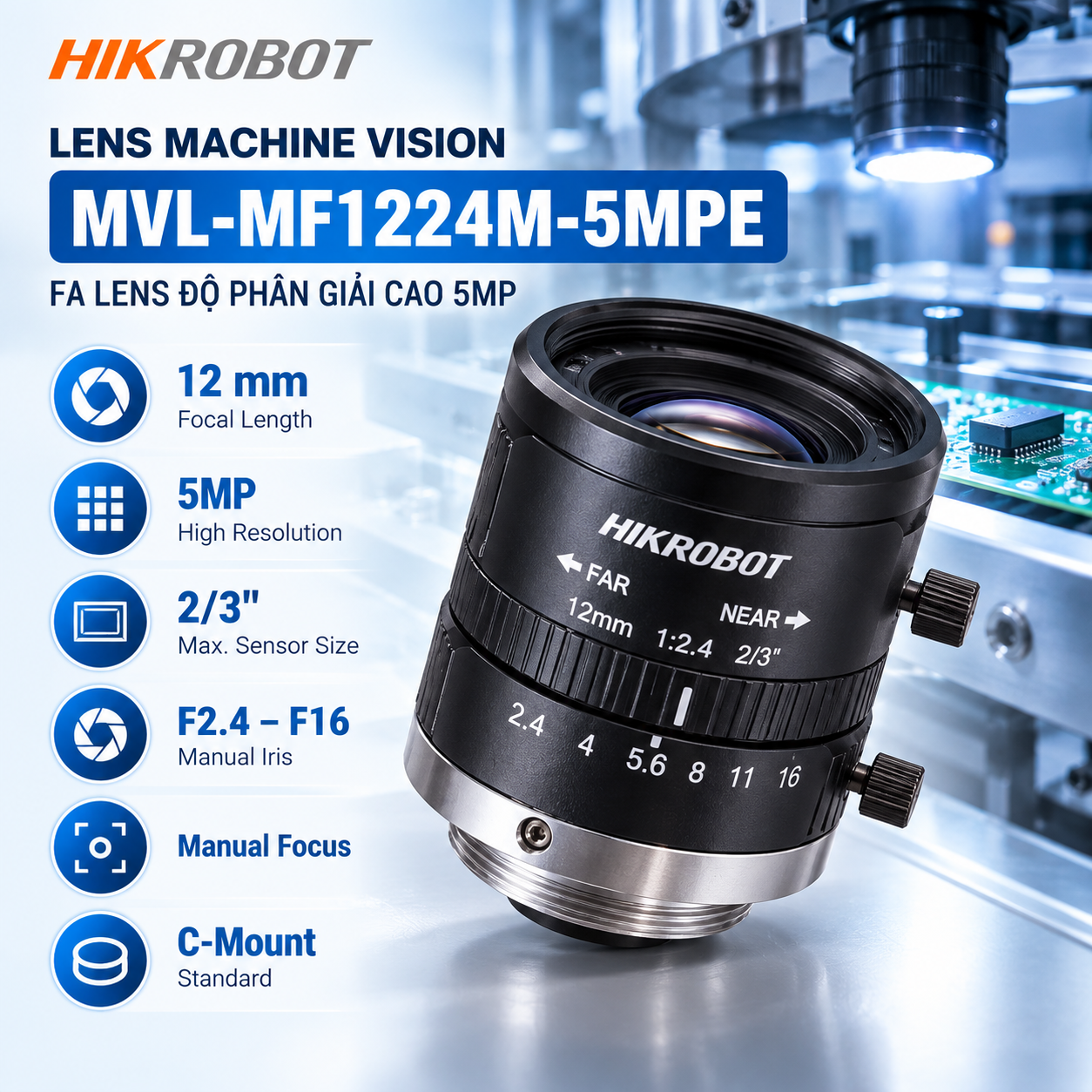

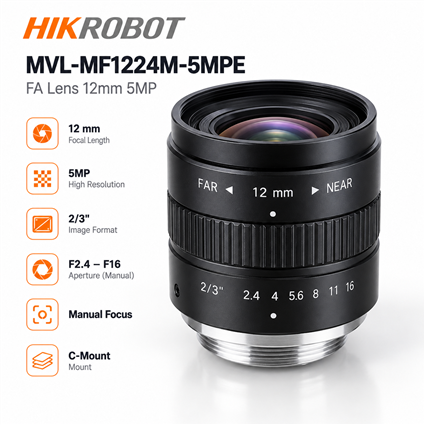

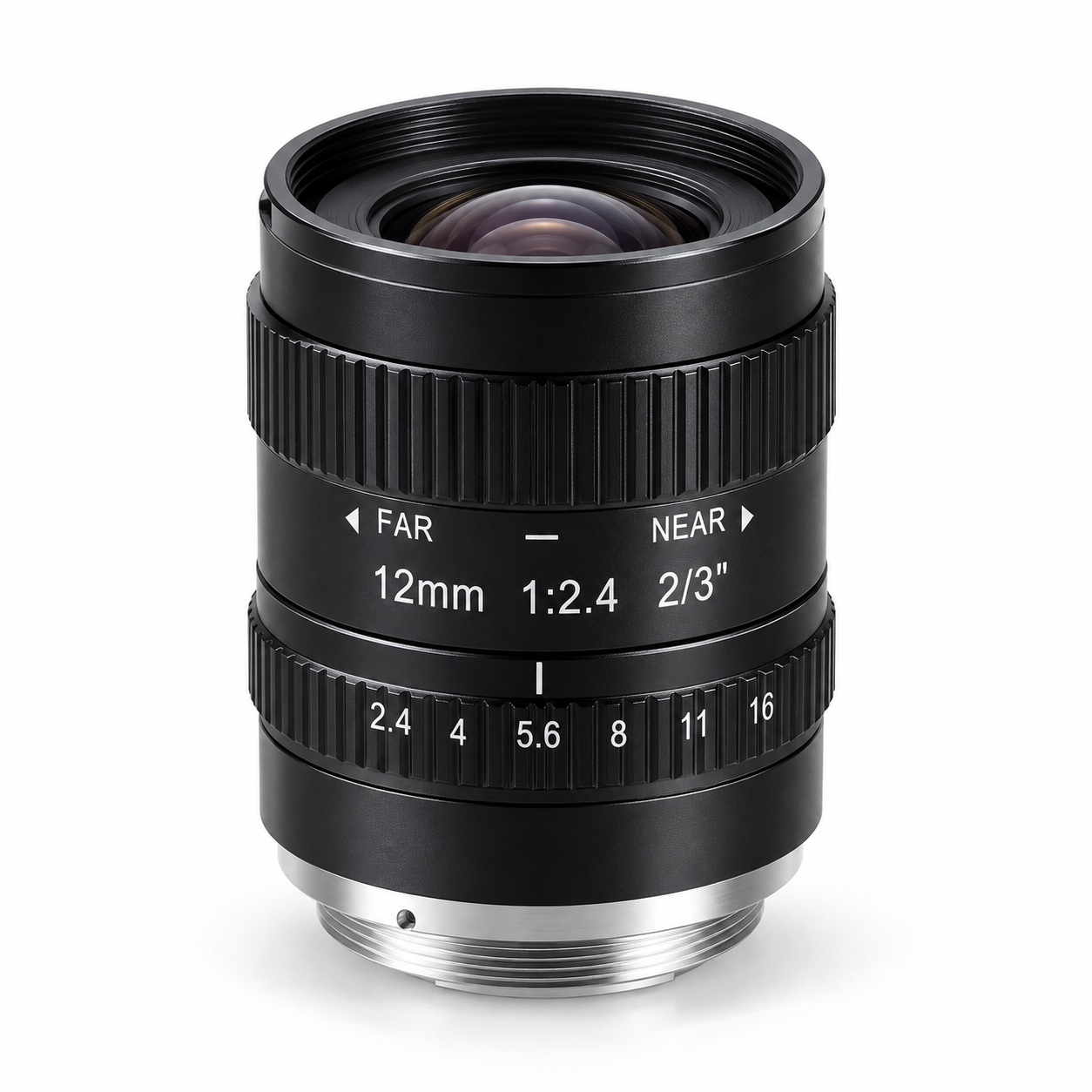

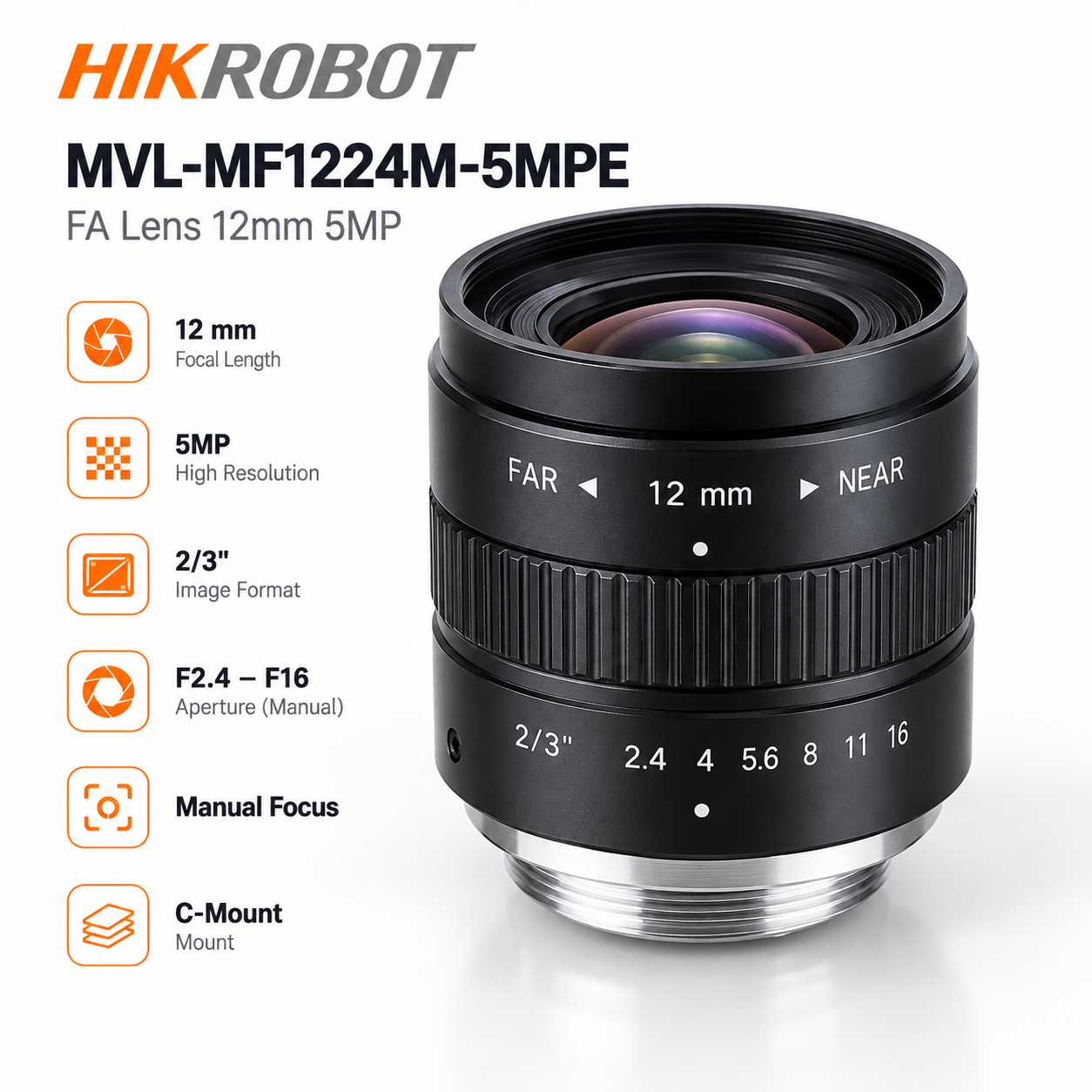

Lens HIKROBOT MVL-MF1224M-5MPE – 12mm F2.4 5MP 2/3" C-Mount
HIKROBOT MVL-MF1224M-5MPE là lens FA chuyên dụng cho hệ thống Machine Vision công nghiệp, có tiêu cự cố định 12mm, hỗ trợ camera độ phân giải đến 5MP và sensor kích thước đến 2/3 inch.
Lens sử dụng chuẩn C-Mount, khẩu độ điều chỉnh thủ công từ F2.4 đến F16 và khả năng lấy nét bằng tay, phù hợp với nhiều camera công nghiệp sử dụng trong AOI, kiểm tra ngoại quan, định vị, đo lường và Robot Vision.
Với distortion chỉ khoảng -0.16%, thiết kế quang học tối ưu cho Machine Vision và kích thước nhỏ gọn, MVL-MF1224M-5MPE phù hợp với các hệ thống cần hình ảnh ổn định, độ méo thấp và khả năng tích hợp trong không gian máy hạn chế.
| Model |
MVL-MF1224M-5MPE |
| Thương hiệu |
HIKROBOT |
| Loại |
FA Lens / Machine Vision Lens |
| Độ phân giải |
5MP |
| Tiêu cự |
12mm |
| Khẩu độ |
F2.4 – F16 |
| Image Size |
Φ11mm / 2/3" |
| Lens Mount |
C-Mount |
| Focus |
Manual |
| Iris |
Manual |
| Distortion |
-0.16% |
| Ứng dụng |
Machine Vision / AOI / Inspection / Robot Vision / Automation |
| Giá |
Liên hệ |
Đặc Điểm Nổi Bật
- Lens FA chuyên dụng cho Machine Vision công nghiệp.
- Độ phân giải quang học đến 5 Megapixel.
- Tiêu cự cố định 12mm.
- Hỗ trợ sensor kích thước tối đa khoảng 2/3 inch.
- Khẩu độ điều chỉnh từ F2.4 đến F16.
- Điều chỉnh Focus thủ công.
- Điều chỉnh Iris thủ công.
- Chuẩn kết nối C-Mount.
- Distortion thấp khoảng -0.16%.
- Thiết kế quang học tối ưu cho hệ thống Machine Vision.
- Độ đồng đều hình ảnh tốt trên toàn vùng quan sát.
- Thiết kế achromatic hỗ trợ hiệu quả khi sử dụng với camera màu.
- Khả năng hoạt động trong phạm vi nhiệt độ công nghiệp.
- Kích thước nhỏ gọn, dễ tích hợp vào máy.
Tiêu Cự 12mm
MVL-MF1224M-5MPE sử dụng tiêu cự cố định 12mm. Tiêu cự này phù hợp với nhiều ứng dụng Machine Vision cần cân bằng giữa Field of View và Working Distance.
Object → 12mm FA Lens → Industrial Camera → Vision Software
Field of View thực tế không chỉ phụ thuộc vào tiêu cự lens mà còn phụ thuộc vào:
- Kích thước sensor của camera.
- Working Distance.
- Kích thước vật thể.
- Vị trí lắp camera.
- Khoảng cách lens đến vật thể.
Hỗ Trợ Sensor 2/3 Inch
Lens có Image Size Φ11mm, tương ứng với sensor format 2/3 inch.
Do đó sản phẩm có thể sử dụng với các camera Machine Vision có sensor 2/3 inch hoặc nhỏ hơn, miễn là camera sử dụng ngàm C-Mount và các thông số quang học khác phù hợp với ứng dụng.
Image Size: Φ11mm
Sensor Format: 2/3"
Lens Mount: C-Mount
Phù Hợp Với Camera 5MP
MVL-MF1224M-5MPE được thiết kế cho hệ thống camera Machine Vision có độ phân giải đến 5MP.
Khi kết hợp lens với camera 5MP phù hợp, hệ thống có thể được sử dụng để quan sát:
- Chi tiết bề mặt sản phẩm.
- Biên dạng linh kiện.
- Vị trí lắp ráp.
- Ký tự và mã in.
- Lỗi ngoại quan.
- Kích thước và hình dạng vật thể.
Khẩu Độ F2.4 – F16
Lens hỗ trợ điều chỉnh khẩu độ thủ công từ:
F2.4 → F4 → F5.6 → F8 → F11 → F16
Thay đổi khẩu độ giúp điều chỉnh lượng ánh sáng đi vào camera và ảnh hưởng đến Depth of Field của hệ thống.
| Khẩu độ |
Đặc điểm tham khảo |
| F2.4 |
Cho lượng ánh sáng vào camera lớn hơn. |
| Khẩu độ trung bình |
Cân bằng giữa lượng sáng và độ sâu trường ảnh. |
| F16 |
Giảm lượng ánh sáng và tăng Depth of Field trong nhiều điều kiện chụp. |
Distortion Thấp
Distortion của MVL-MF1224M-5MPE được công bố ở mức khoảng:
Distortion ≈ -0.16%
Độ méo thấp là đặc điểm quan trọng trong các ứng dụng Machine Vision cần độ ổn định hình học của hình ảnh.
Các ứng dụng điển hình gồm:
- Vision Measurement.
- Dimension Inspection.
- Positioning.
- Edge Detection.
- Alignment.
- Robot Guidance.
Field Of View
Theo thông số quang học của lens, góc quan sát được công bố như sau:
| Hướng |
Field of View Angle |
| Diagonal – D |
49.67° |
| Horizontal – H |
39.09° |
| Vertical – V |
33.08° |
Lưu ý: Góc nhìn trên được công bố với kích thước ảnh tương ứng của lens. Field of View thực tế theo mm sẽ thay đổi theo kích thước sensor và Working Distance.
Working Distance Và Field Of View
Trong hệ thống Machine Vision, khoảng cách làm việc quyết định trực tiếp vùng quan sát thực tế của camera.
Ví dụ với sensor 2/3 inch, datasheet cung cấp các giá trị FOV tham khảo ở một số Working Distance như sau:
| Working Distance |
FOV Horizontal |
FOV Vertical |
| 150mm |
115.0mm |
92.5mm |
| 200mm |
151.7mm |
120.0mm |
| 250mm |
188.3mm |
147.5mm |
| 300mm |
220.0mm |
183.0mm |
| 400mm |
293.3mm |
241.0mm |
| 500mm |
359.0mm |
300.0mm |
Lưu ý: Các giá trị FOV là dữ liệu tham khảo theo điều kiện trong datasheet. Kết quả thực tế có thể thay đổi theo vị trí focus, sensor, extension và cấu hình lắp đặt.
Manual Focus
Lens sử dụng cơ cấu Manual Focus, cho phép kỹ thuật viên điều chỉnh điểm lấy nét trực tiếp trên thân lens.
Camera Position → Adjust Focus → Sharp Image → Lock Setting
Sau khi xác định đúng Working Distance và vị trí camera, người dùng có thể điều chỉnh Focus để đạt độ nét tối ưu cho vùng kiểm tra.
Manual Iris
Khẩu độ của MVL-MF1224M-5MPE cũng được điều chỉnh thủ công.
Thiết kế này phù hợp với các hệ thống Machine Vision có điều kiện ánh sáng được kiểm soát bằng đèn công nghiệp.
Machine Vision Light → Object → Lens Aperture → Camera Sensor
Thiết Kế Achromatic
Lens được thiết kế với hệ quang học tối ưu nhằm hạn chế sai lệch màu và cải thiện khả năng tạo ảnh khi sử dụng với camera màu.
Đặc điểm này hữu ích trong các ứng dụng:
- Color Inspection.
- Product Classification.
- Label Inspection.
- Packaging Inspection.
- Kiểm tra màu linh kiện.
- Vision sử dụng ánh sáng trắng.
Filter Thread M27 × 0.5
Phần đầu lens sử dụng filter thread:
M27 × 0.5
Có thể sử dụng để lắp phụ kiện quang học tương thích khi ứng dụng yêu cầu.
Chuẩn C-Mount
MVL-MF1224M-5MPE sử dụng chuẩn lens công nghiệp phổ biến:
C-Mount Lens → C-Mount Industrial Camera
Flange Back Length của lens là 17.526mm.
Chuẩn C-Mount được sử dụng rộng rãi trên camera Machine Vision, giúp lens dễ dàng kết hợp với nhiều dòng camera công nghiệp phù hợp.
Kết Hợp Với Camera HIKROBOT 5MP
MVL-MF1224M-5MPE đặc biệt phù hợp để kết hợp với camera Machine Vision C-Mount có độ phân giải khoảng 5MP và sensor không vượt quá 2/3 inch.
Machine Vision Light → Object → MVL-MF1224M-5MPE → Industrial Camera → PC
Ví dụ hệ thống có thể bao gồm:
- Camera HIKROBOT 5MP.
- Lens MVL-MF1224M-5MPE.
- Ring Light / Bar Light / Back Light.
- Industrial PC.
- Machine Vision Software.
- PLC hoặc Robot.
Ứng Dụng Trong AOI
LED Light → Product → 12mm Lens → 5MP Camera → Vision Software → PASS / FAIL
Lens có thể được sử dụng trong hệ thống AOI để thu hình sản phẩm phục vụ các thuật toán kiểm tra ngoại quan và phân loại.
- Kiểm tra thiếu linh kiện.
- Kiểm tra sai vị trí.
- Kiểm tra bề mặt.
- Kiểm tra lắp ráp.
- Kiểm tra tem nhãn.
- Kiểm tra hình dạng.
Ứng Dụng Trong Robot Vision
Trong Robot Vision, lens có thể được sử dụng cùng camera để xác định vị trí và hướng của vật thể trước khi gửi dữ liệu cho robot.
Camera + 12mm Lens → Object Detection → Coordinate → Robot → Pick & Place
Ứng Dụng
- Machine Vision.
- AOI – Automated Optical Inspection.
- Visual Inspection.
- Robot Vision.
- Pick & Place.
- Positioning.
- Dimension Inspection.
- Assembly Inspection.
- Electronics Inspection.
- Label Inspection.
- Packaging Inspection.
- Component Inspection.
- Smart Factory.
- Industrial Automation.
Thông Số Kỹ Thuật
| Thông số |
MVL-MF1224M-5MPE |
| Thương hiệu |
HIKROBOT |
| Model |
MVL-MF1224M-5MPE |
| Lens Type |
Fixed Focal Length FA Lens |
| Resolution |
5MP |
| Focal Length |
12mm |
| F-Number |
F2.4 – F16 |
| Image Size |
Φ11mm / 2/3" |
| Distortion |
-0.16% |
| Minimum Operation Distance |
0.25m |
| Diagonal FOV Angle |
49.67° |
| Horizontal FOV Angle |
39.09° |
| Vertical FOV Angle |
33.08° |
| Iris Control |
Manual |
| Focus Control |
Manual |
| Filter Thread |
M27 × 0.5 |
| Mount |
C-Mount |
| Flange Back Length |
17.526mm |
| Dimensions |
Φ29 × 36–37.3mm |
| Weight |
71.6g |
| Working Temperature |
-10°C ~ 50°C |
| Certification |
RoHS 2.0 |
Kích Thước Cơ Khí
| Thông số |
Giá trị |
| Đường kính thân |
Φ29mm |
| Chiều dài |
36 – 37.3mm |
| Khối lượng |
71.6g |
| Mount |
C-Mount |
| Filter Thread |
M27 × 0.5 |
Thiết kế nhỏ gọn giúp lens dễ dàng tích hợp vào camera lắp trên máy kiểm tra, robot hoặc không gian hạn chế.
Nhiệt Độ Hoạt Động
Working Temperature: -10°C ~ 50°C
Dải nhiệt độ này phù hợp với nhiều môi trường Machine Vision và Automation trong nhà máy.
Cách Lựa Chọn Lens
1. Kiểm Tra Lens Mount
Camera cần sử dụng chuẩn C-Mount.
2. Kiểm Tra Sensor Size
Sensor camera nên có kích thước 2/3 inch hoặc nhỏ hơn.
3. Kiểm Tra Độ Phân Giải
Lens được thiết kế cho hệ thống camera đến khoảng 5MP.
4. Xác Định Field Of View
Cần biết kích thước vùng cần quan sát:
Object Size → Required FOV → Working Distance → Lens Selection
5. Xác Định Working Distance
Khoảng cách từ lens đến vật thể ảnh hưởng trực tiếp đến Field of View và độ phóng đại của hệ thống.
Ví Dụ Cấu Hình Hệ Thống
| Thiết bị |
Cấu hình tham khảo |
| Camera |
Machine Vision Camera 5MP, C-Mount |
| Lens |
MVL-MF1224M-5MPE |
| Focal Length |
12mm |
| Lighting |
Ring / Bar / Back / Coaxial Light tùy ứng dụng |
| Processing |
Industrial PC / Vision Controller |
| Control |
PLC / Robot / Automation System |
Câu Hỏi Thường Gặp
MVL-MF1224M-5MPE có tiêu cự bao nhiêu? Lens có tiêu cự cố định 12mm.
Lens hỗ trợ camera bao nhiêu Megapixel? MVL-MF1224M-5MPE được thiết kế cho camera Machine Vision độ phân giải đến khoảng 5MP.
Lens hỗ trợ sensor bao nhiêu? Image Size của lens là Φ11mm, tương ứng sensor format 2/3 inch.
Lens sử dụng ngàm gì? Sản phẩm sử dụng chuẩn C-Mount.
Khẩu độ là bao nhiêu? Khẩu độ có thể điều chỉnh thủ công từ F2.4 đến F16.
Có Auto Focus không? Không. Focus của MVL-MF1224M-5MPE được điều chỉnh thủ công.
Có Auto Iris không? Không. Iris được điều chỉnh thủ công.
Distortion bao nhiêu? Thông số distortion được công bố khoảng -0.16%.
Khoảng cách lấy nét tối thiểu bao nhiêu? Datasheet chính thức của HIKROBOT ghi Minimum Operation Distance là 0.25m.
Có phù hợp cho AOI không? Có. Lens được thiết kế cho Machine Vision và có thể sử dụng trong các hệ thống AOI khi tiêu cự, Working Distance, FOV và độ phân giải phù hợp với ứng dụng.
Có dùng cho camera màu không? Có. Thiết kế quang học của dòng lens này được tối ưu để hỗ trợ chất lượng hình ảnh với camera màu.
Có thể kết hợp với camera MV-CS050-10GC-PRO không? Về chuẩn cơ khí và kích thước sensor, MVL-MF1224M-5MPE sử dụng C-Mount và hỗ trợ sensor 2/3 inch, phù hợp với các camera có thông số tương ứng. Field of View thực tế vẫn cần tính theo Working Distance và vùng quan sát của ứng dụng.
Kết Luận
HIKROBOT MVL-MF1224M-5MPE là lens FA Machine Vision 12mm – 5MP – 2/3 inch – C-Mount, được thiết kế cho các ứng dụng kiểm tra hình ảnh công nghiệp yêu cầu độ ổn định và distortion thấp.
Với khẩu độ F2.4–F16, distortion khoảng -0.16%, Manual Focus, Manual Iris và kích thước chỉ Φ29 × 36–37.3mm, sản phẩm dễ dàng tích hợp với camera Machine Vision trong các hệ thống AOI, Robot Vision và Automation.
Lens phù hợp cho các ứng dụng như Visual Inspection, Positioning, Measurement, Robot Guidance, Pick & Place, kiểm tra linh kiện và dây chuyền sản xuất tự động.
Lưu ý khi đặt hàng: Cần xác định chính xác Camera Sensor Size, Resolution, Field of View, Working Distance và kích thước vật thể trước khi lựa chọn lens. Tiêu cự 12mm không tự động đảm bảo phù hợp với mọi hệ thống Machine Vision.
