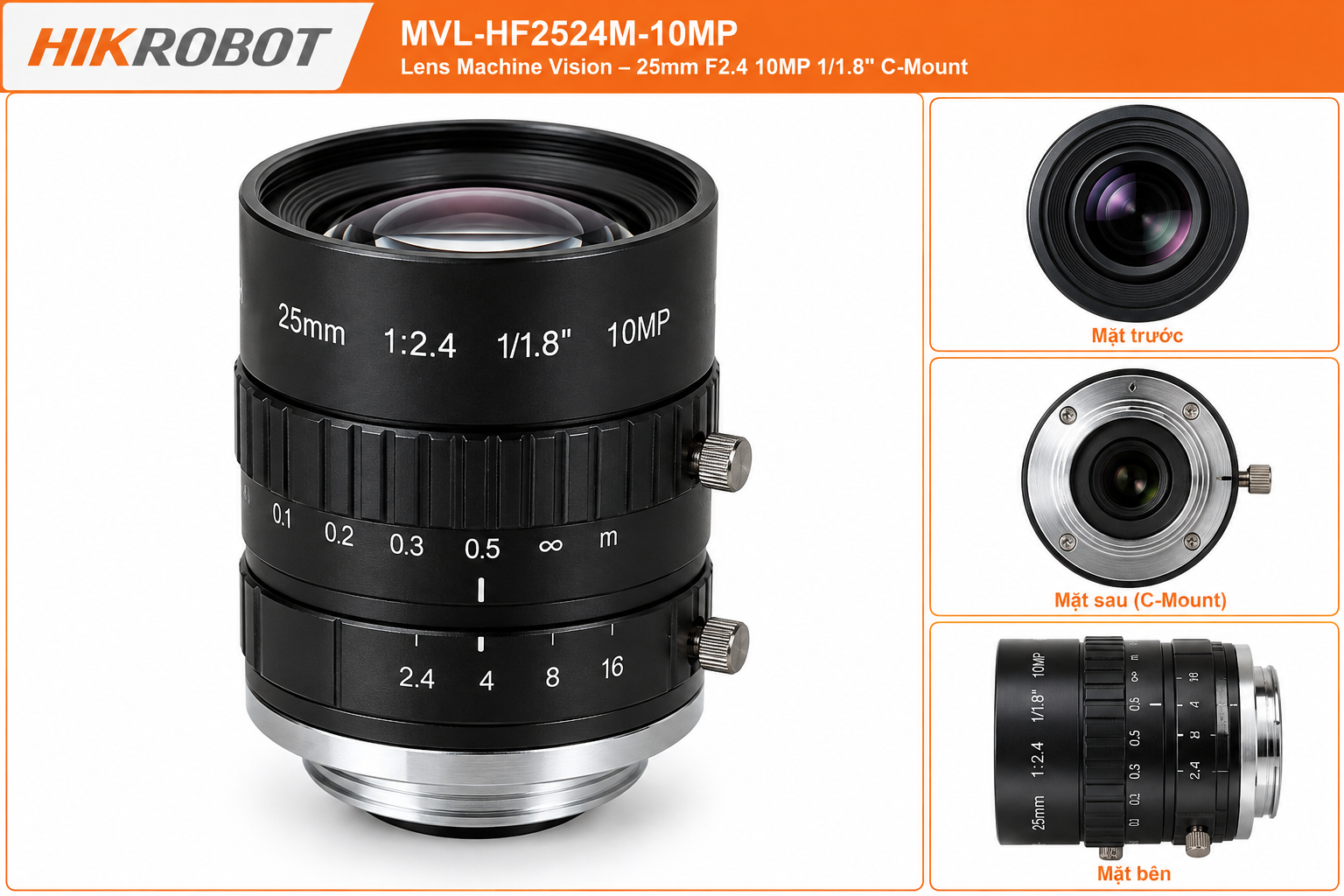

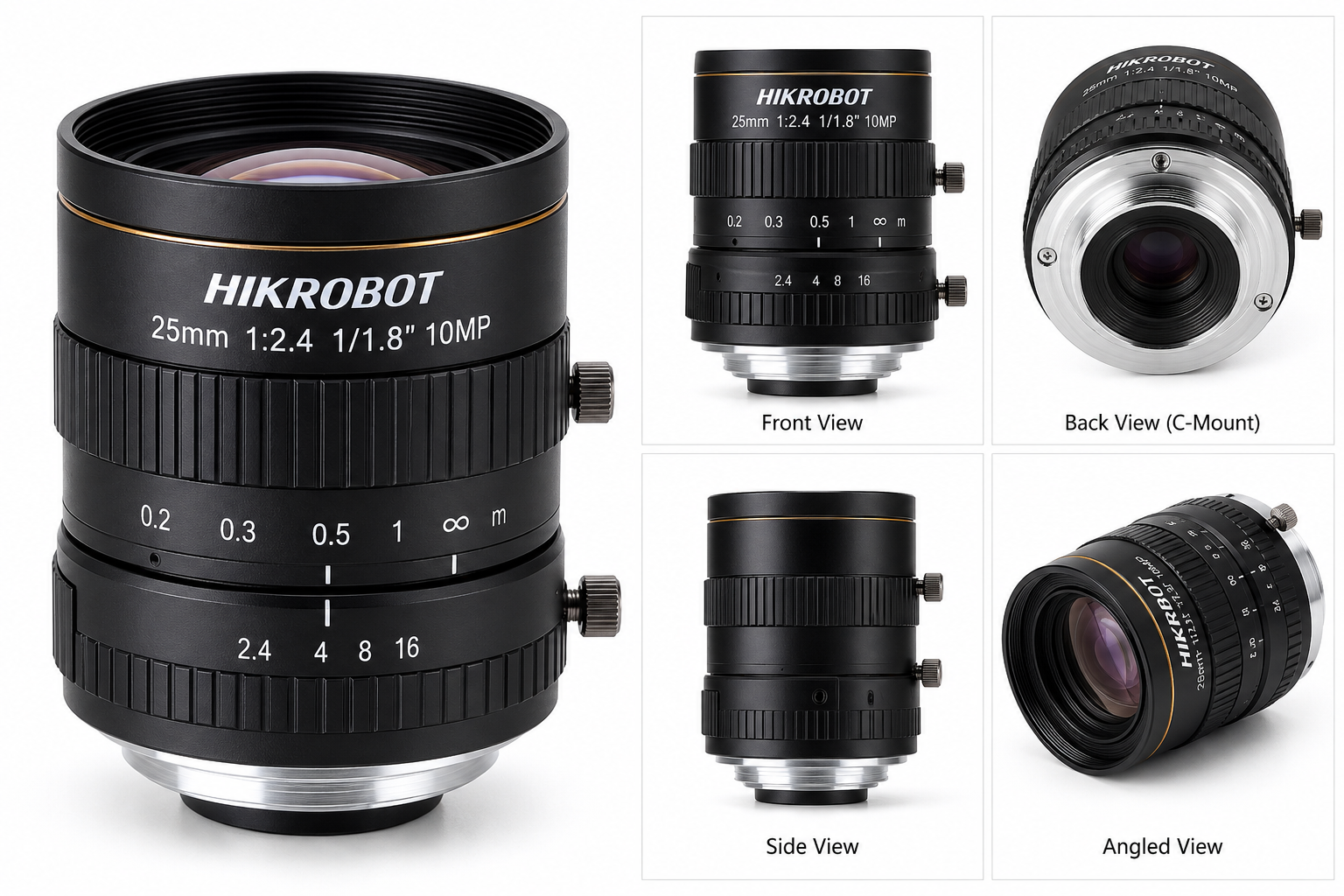

Lens Machine Vision HIKROBOT MVL-HF2524M-10MP – 25mm F2.4 10MP 1/1.8" C-Mount
HIKROBOT MVL-HF2524M-10MP là ống kính FA độ phân giải cao chuyên dùng cho hệ thống Machine Vision công nghiệp, có tiêu cự cố định 25mm, hỗ trợ camera độ phân giải đến 10MP và sensor kích thước đến 1/1.8 inch.
Lens sử dụng chuẩn C-Mount, khẩu độ điều chỉnh thủ công F2.4–F16 và Manual Focus. Thiết kế quang học có distortion rất thấp, chỉ khoảng -0.01%, giúp duy trì hình dạng vật thể tốt hơn trong các ứng dụng cần đo lường, định vị và kiểm tra kích thước.
Thuộc dòng HF-P FA Lens của HIKROBOT, MVL-HF2524M-10MP được tối ưu cho nguồn sáng Machine Vision và sensor camera công nghiệp, đồng thời sử dụng hệ quang học achromatic và lớp phủ broadband để hỗ trợ chất lượng hình ảnh trong vùng ánh sáng nhìn thấy và cận hồng ngoại.
| Model |
MVL-HF2524M-10MP |
| Thương hiệu |
HIKROBOT |
| Dòng sản phẩm |
HF-P Series FA Lens |
| Loại |
Fixed Focal Length Machine Vision Lens |
| Độ phân giải |
10MP |
| Tiêu cự |
25mm |
| Khẩu độ |
F2.4 – F16 |
| Image Size |
Ø9mm / 1/1.8" |
| Distortion |
-0.01% |
| Minimum Operation Distance |
0.1m |
| Focus |
Manual |
| Iris |
Manual |
| Mount |
C-Mount |
| Ứng dụng |
AOI / Measurement / Positioning / Robot Vision / Automation |
| Giá |
Liên hệ |
Đặc Điểm Nổi Bật
- FA Lens chuyên dụng cho hệ thống Machine Vision công nghiệp.
- Hỗ trợ độ phân giải quang học đến 10MP.
- Tiêu cự cố định 25mm.
- Hỗ trợ sensor tối đa 1/1.8 inch.
- Image Circle / Image Size Ø9mm.
- Khẩu độ lớn nhất F2.4.
- Khẩu độ điều chỉnh từ F2.4 đến F16.
- Manual Focus.
- Manual Iris.
- Distortion cực thấp khoảng -0.01%.
- Minimum Operation Distance chỉ 0.1m.
- Chuẩn C-Mount phổ biến trong camera công nghiệp.
- Thiết kế achromatic hỗ trợ tốt camera màu.
- Lớp phủ broadband hỗ trợ vùng ánh sáng khả kiến và Near-Infrared.
- Thiết kế quang học chú trọng độ nét từ trung tâm tới rìa ảnh.
- Khả năng chống rung được tối ưu cho môi trường Machine Vision.
- Kích thước nhỏ gọn Ø29 × 41.43mm.
Tiêu Cự 25mm
MVL-HF2524M-10MP sử dụng tiêu cự cố định 25mm. So với các lens tiêu cự ngắn như 8mm hoặc 12mm, lens 25mm thường tạo Field of View hẹp hơn tại cùng Working Distance.
Object → 25mm FA Lens → Industrial Camera → Vision Software

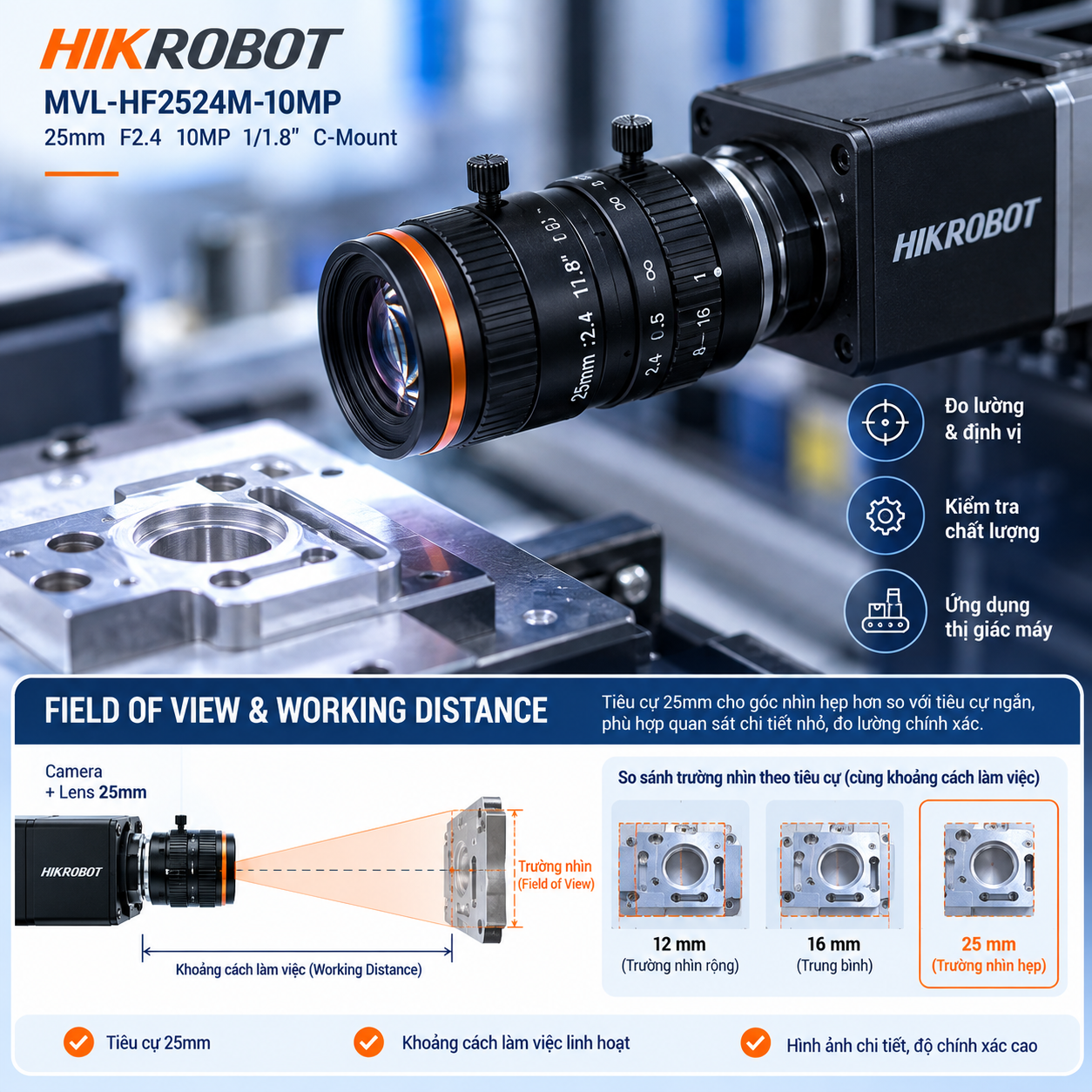

Điều này phù hợp với các hệ thống cần quan sát một vùng nhỏ hơn nhưng muốn tập trung nhiều pixel camera lên chi tiết cần kiểm tra.
Các ứng dụng điển hình:
- Kiểm tra linh kiện nhỏ.
- Đo kích thước.
- Edge Detection.
- Connector Inspection.
- Positioning.
- OCR vùng quan sát nhỏ.
- Robot Alignment.
Hỗ Trợ Camera 10MP
Lens được HIKROBOT thiết kế cho hệ thống camera có độ phân giải đến 10 Megapixel.
10MP Camera → MVL-HF2524M-10MP → High Detail Image
Độ phân giải quang học cao giúp lens phù hợp với camera có mật độ pixel lớn, giúp khai thác tốt hơn độ chi tiết của sensor so với các lens độ phân giải thấp.
Hỗ Trợ Sensor 1/1.8 Inch
Image Size của lens được công bố:
Image Size: Ø9mm
Sensor Format: 1/1.8"
Lens phù hợp với camera sử dụng sensor 1/1.8 inch hoặc nhỏ hơn, khi các thông số C-Mount, độ phân giải và Field of View đáp ứng yêu cầu ứng dụng.
Lưu ý khi chọn camera: Không nên mặc định sử dụng lens này cho sensor lớn hơn 1/1.8". Với camera 1/1.7", 2/3" hoặc lớn hơn cần kiểm tra Image Circle của lens, nếu không có thể xảy ra hiện tượng tối góc hoặc không bao phủ toàn bộ sensor.
Khẩu Độ F2.4 – F16
MVL-HF2524M-10MP cho phép điều chỉnh khẩu độ bằng tay trong phạm vi:
F2.4 → F4 → F5.6 → F8 → F11 → F16
| Thiết lập khẩu độ |
Ảnh hưởng chính |
| F2.4 |
Thu nhiều ánh sáng hơn, phù hợp khi cần Exposure ngắn. |
| F4 – F8 |
Cân bằng giữa lượng sáng, độ nét và Depth of Field. |
| F11 – F16 |
Giảm lượng sáng và thường giúp tăng Depth of Field. |
Distortion Chỉ -0.01%
Một trong những thông số nổi bật của MVL-HF2524M-10MP là mức distortion:
Distortion: -0.01%
Độ méo rất thấp giúp duy trì tốt hình học của vật thể trên ảnh, đặc biệt hữu ích cho các bài toán đo lường và xác định vị trí.
Phù hợp với:
- Vision Measurement.
- Dimension Inspection.
- Edge Measurement.
- Position Detection.
- Alignment.
- Shape Inspection.
Góc Quan Sát
Với Image Size 1/1.8 inch, datasheet công bố Field of View Angle:
| Hướng |
Field of View Angle |
| Diagonal – D |
19.67° |
| Horizontal – H |
16.19° |
| Vertical – V |
10.85° |
Field Of View Theo Working Distance
Field of View thực tế thay đổi theo Working Distance và kích thước sensor. Với sensor 1/1.8 inch và không sử dụng extension ring, datasheet cung cấp một số giá trị tham khảo như sau:
| Working Distance |
FOV Horizontal |
FOV Vertical |
| 100mm |
26.04mm |
17.35mm |
| 150mm |
41.04mm |
27.35mm |
| 200mm |
56.05mm |
37.35mm |
| 250mm |
71.04mm |
47.34mm |
| 300mm |
86.04mm |
57.34mm |
| 400mm |
116.02mm |
77.33mm |
| 500mm |
146.00mm |
97.32mm |
| 1000mm |
295.93mm |
197.28mm |
Lưu ý: Các giá trị trên là dữ liệu tham khảo theo điều kiện trong datasheet. FOV thực tế có thể thay đổi theo sensor, focus, khoảng cách lắp đặt và việc sử dụng Extension Ring.
Khoảng Cách Lấy Nét Tối Thiểu 0.1m
Minimum Operation Distance của lens là:
0.1m – 100mm
Khả năng lấy nét ở khoảng cách tương đối gần giúp lens phù hợp với các trạm Vision nhỏ gọn, nơi camera được đặt gần sản phẩm.
Manual Focus
Lens sử dụng cơ cấu lấy nét thủ công.
Set Working Distance → Adjust Focus → Check Image → Lock Focus
Sau khi camera được lắp vào đúng vị trí, kỹ thuật viên điều chỉnh vòng Focus để lấy nét tại mặt phẳng cần kiểm tra.
Manual Iris
Khẩu độ cũng được điều chỉnh bằng tay. Điều này phù hợp với hệ thống Machine Vision vì điều kiện ánh sáng thường được kiểm soát cố định sau khi Setup.
Machine Vision Light → Object → F2.4–F16 Iris → Camera Sensor
Thiết Kế Achromatic
HF-P Series sử dụng thiết kế hệ quang học achromatic nhằm cải thiện khả năng tạo ảnh với camera màu.
Đặc điểm này hữu ích cho:
- Color Inspection.
- Label Inspection.
- Packaging Inspection.
- Wire Color Detection.
- Product Classification.
- Camera màu độ phân giải cao.
Broadband Coating – Visible & Near Infrared
HIKROBOT sử dụng thiết kế lớp phủ đa lớp broadband trên dòng lens này, giúp lens tương thích tốt hơn với các ứng dụng sử dụng:
- White Machine Vision Light.
- Red Light.
- Blue Light.
- Green Light.
- Near-Infrared Lighting.
Lưu ý: Hiệu quả thực tế với từng bước sóng còn phụ thuộc camera, filter và đặc tính quang học của hệ thống.
Khả Năng Chống Rung
Dòng HF-P được HIKROBOT thiết kế với mục tiêu duy trì độ ổn định quang học trong môi trường công nghiệp có rung động.
Điều này đặc biệt hữu ích khi lens được sử dụng trên:
- Robot.
- Gantry.
- Máy lắp ráp tự động.
- Inspection Head di chuyển.
- Máy có servo và motor.
- Dây chuyền sản xuất.
Filter Thread M27 × 0.5
Đầu lens có filter thread:
M27 × 0.5
Có thể sử dụng để lắp filter hoặc phụ kiện quang học tương thích khi hệ thống yêu cầu.
Chuẩn C-Mount
MVL-HF2524M-10MP sử dụng chuẩn:
C-Mount Lens → C-Mount Industrial Camera
C-Mount là chuẩn phổ biến trong Machine Vision và được sử dụng trên nhiều camera Area Scan công nghiệp.
Flange Back Length: 17.526mm
Kích Thước Nhỏ Gọn
| Thông số cơ khí |
Giá trị |
| Đường kính thân |
Ø29mm |
| Chiều dài tối đa |
41.43mm |
| Khối lượng |
73.8g |
| Filter Thread |
M27 × 0.5 |
| Mount |
C-Mount |
Kích thước nhỏ giúp lens dễ bố trí trong Inspection Machine, AOI và các máy có không gian lắp camera hạn chế.
Nhiệt Độ Hoạt Động
Working Temperature: -10°C ~ 50°C
Dải nhiệt độ này phù hợp với nhiều hệ thống Machine Vision hoạt động trong môi trường nhà máy.
Ứng Dụng Trong AOI
Machine Vision Light → Product → 25mm 10MP Lens → Camera → Vision Software → PASS / FAIL
Độ phân giải 10MP và distortion thấp giúp lens phù hợp với nhiều hệ thống AOI.
- PCB Inspection.
- PCBA Inspection.
- Connector Inspection.
- Component Inspection.
- Assembly Verification.
- Surface Inspection.
- Defect Detection.
Ứng Dụng Đo Lường
Distortion thấp là đặc điểm hữu ích trong các bài toán Vision Measurement.
Object → Lens → Camera → Calibration → Measurement Software
Có thể ứng dụng cho:
- Đo chiều rộng.
- Đo chiều dài.
- Đo đường kính.
- Gap Measurement.
- Position Measurement.
- Edge Detection.
- Geometric Inspection.
Ứng Dụng Robot Vision
Lens 25mm có thể sử dụng trong hệ thống Robot Vision khi Field of View và Working Distance phù hợp với vị trí lắp camera.
Camera + 25mm Lens → Object Detection → Coordinate → Robot
Ứng dụng gồm:
- Robot Guidance.
- Pick & Place.
- Alignment.
- Assembly Robot.
- Inspection Robot.
Ứng Dụng
- Machine Vision.
- AOI – Automated Optical Inspection.
- Visual Inspection.
- Dimension Measurement.
- Positioning.
- Edge Detection.
- PCB / PCBA Inspection.
- Electronic Component Inspection.
- Connector Inspection.
- OCR / OCV.
- Surface Inspection.
- Defect Detection.
- Robot Vision.
- Pick & Place.
- Assembly Inspection.
- Packaging Inspection.
- Industrial Automation.
Thông Số Kỹ Thuật
| Thông số |
MVL-HF2524M-10MP |
| Manufacturer |
HIKROBOT |
| Series |
HF-P Series |
| Lens Type |
Fixed Focal Length FA Lens |
| Resolution |
10MP |
| Focal Length |
25mm |
| F-Number |
F2.4 – F16 |
| Image Size |
Ø9mm / 1/1.8" |
| Distortion |
-0.01% |
| Minimum Operation Distance |
0.1m |
| Diagonal FOV Angle |
19.67° |
| Horizontal FOV Angle |
16.19° |
| Vertical FOV Angle |
10.85° |
| Iris Control |
Manual |
| Focus Control |
Manual |
| Filter Thread |
M27 × 0.5 |
| Mount |
C-Mount |
| Flange Back Length |
17.526mm |
| Dimensions |
Ø29 × 41.43mm |
| Weight |
73.8g |
| Working Temperature |
-10°C ~ 50°C |
| Certification |
RoHS 2.0 |
Cách Lựa Chọn Lens
1. Kiểm Tra Sensor Size
Camera nên sử dụng sensor 1/1.8 inch hoặc nhỏ hơn để phù hợp với Image Size Ø9mm của lens.
2. Kiểm Tra Độ Phân Giải
Lens được thiết kế cho camera Machine Vision đến khoảng 10MP.
3. Kiểm Tra Lens Mount
Camera cần sử dụng chuẩn:
C-Mount
4. Xác Định Field Of View
Object Size → Required FOV → Working Distance → Focal Length
Nếu vùng cần quan sát quá lớn tại khoảng cách lắp hiện tại, lens 25mm có thể tạo FOV quá hẹp và cần cân nhắc tiêu cự ngắn hơn.
5. Xác Định Working Distance
Working Distance phải đủ để đạt Field of View và Focus mong muốn. Minimum Operation Distance của lens là 0.1m.
Ví Dụ Cấu Hình Machine Vision
| Thiết bị |
Cấu hình tham khảo |
| Camera |
Machine Vision Camera ≤10MP, sensor ≤1/1.8", C-Mount |
| Lens |
MVL-HF2524M-10MP |
| Focal Length |
25mm |
| Lighting |
Ring / Bar / Back / Coaxial / Dome Light tùy ứng dụng |
| Processing |
Industrial PC / Vision Controller |
| Control |
PLC / Robot / Automation System |
Câu Hỏi Thường Gặp
MVL-HF2524M-10MP có tiêu cự bao nhiêu? Lens có tiêu cự cố định 25mm.
Lens hỗ trợ độ phân giải bao nhiêu? Lens được thiết kế cho camera Machine Vision độ phân giải đến 10MP.
Lens hỗ trợ sensor bao nhiêu? Image Size được công bố là Ø9mm, tương ứng sensor 1/1.8 inch.
Lens sử dụng ngàm gì? Sản phẩm sử dụng chuẩn C-Mount.
Khẩu độ bao nhiêu? Khẩu độ điều chỉnh thủ công từ F2.4 đến F16.
Có Auto Focus không? Không. MVL-HF2524M-10MP sử dụng Manual Focus.
Có Auto Iris không? Không. Iris được điều chỉnh thủ công.
Distortion bao nhiêu? Distortion được HIKROBOT công bố khoảng -0.01%.
Khoảng cách lấy nét tối thiểu bao nhiêu? Minimum Operation Distance là 0.1m, tương đương khoảng 100mm.
Có phù hợp cho Vision Measurement không? Có. Distortion rất thấp giúp lens phù hợp với nhiều bài toán đo lường hình ảnh khi hệ thống được calibration đúng cách.
Có phù hợp với camera màu không? Có. HF-P Series sử dụng thiết kế quang học achromatic nhằm cải thiện khả năng tạo ảnh với camera màu.
Có thể dùng với camera sensor 2/3 inch không? Không nên mặc định sử dụng. Lens được công bố cho Image Size Ø9mm / 1/1.8 inch. Với sensor 2/3 inch cần lựa chọn lens có Image Circle lớn hơn phù hợp để tránh nguy cơ không bao phủ toàn bộ sensor.
Có phù hợp với camera HIKROBOT MV-CS120-10GC V5 không? Không nên xem đây là lựa chọn ghép đôi mặc định. MVL-HF2524M-10MP được công bố cho sensor tối đa 1/1.8 inch và độ phân giải 10MP, trong khi camera MV-CS120-10GC V5 sử dụng sensor 1/1.7 inch và độ phân giải khoảng 12MP. Khi cần khai thác toàn bộ sensor và độ phân giải của camera nên chọn lens có Image Circle và độ phân giải phù hợp hơn.
Kết Luận
HIKROBOT MVL-HF2524M-10MP là FA Lens Machine Vision độ phân giải cao với tiêu cự 25mm, hỗ trợ 10MP, sensor 1/1.8 inch và chuẩn C-Mount.
Khẩu độ F2.4–F16, distortion chỉ khoảng -0.01%, khoảng lấy nét tối thiểu 0.1m cùng thiết kế quang học achromatic giúp lens phù hợp cho nhiều ứng dụng AOI, Vision Measurement, Positioning, Robot Vision, Surface Inspection và Industrial Automation.
Với thiết kế nhỏ gọn Ø29 × 41.43mm và khối lượng chỉ 73.8g, MVL-HF2524M-10MP dễ dàng tích hợp vào các camera công nghiệp và máy kiểm tra có không gian lắp đặt hạn chế.
Lưu ý khi đặt hàng: Cần xác định chính xác Sensor Size, Camera Resolution, Field of View, Working Distance và Lens Mount trước khi lựa chọn. MVL-HF2524M-10MP phù hợp nhất với camera C-Mount có sensor 1/1.8 inch hoặc nhỏ hơn và yêu cầu độ phân giải đến 10MP.
