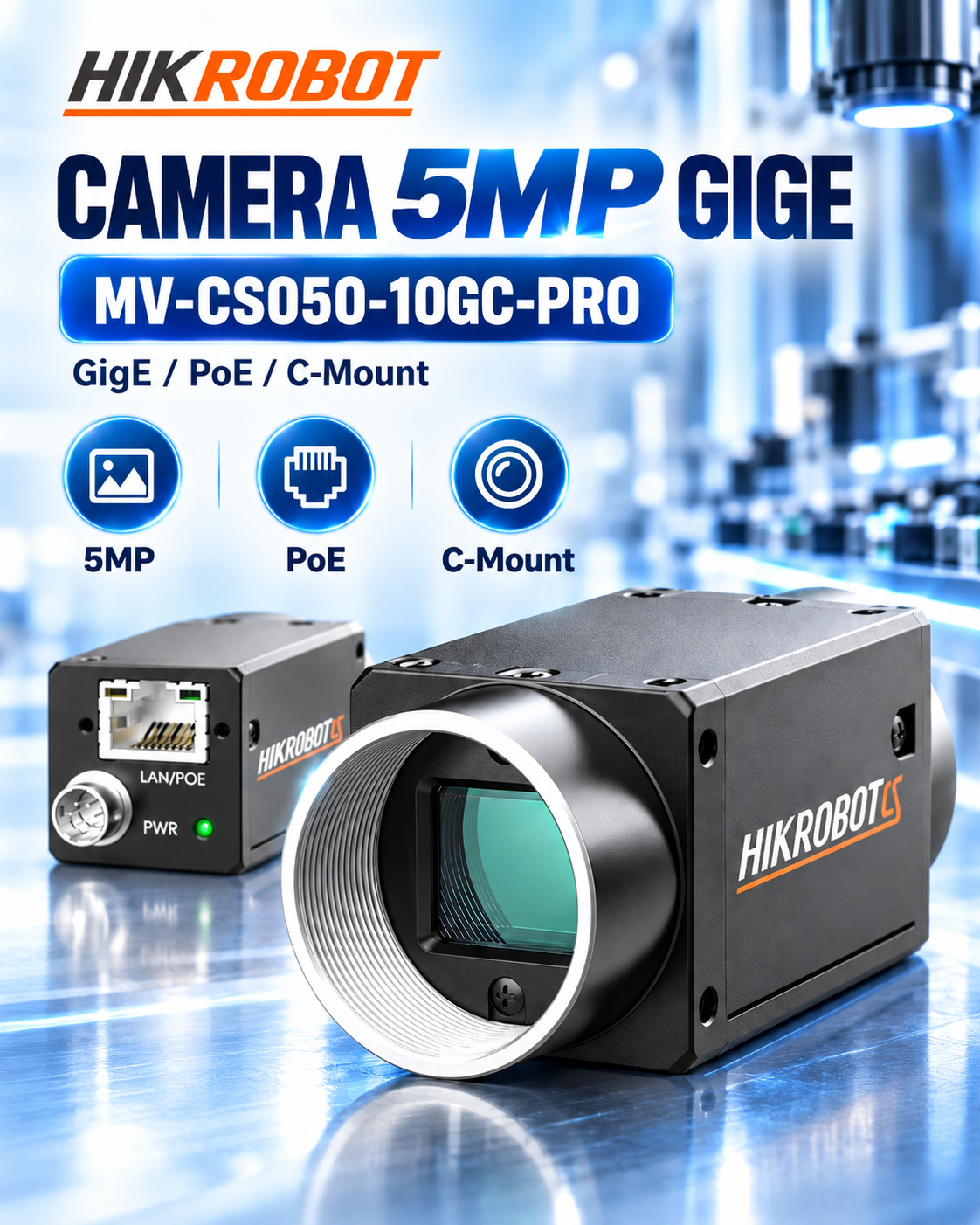

Camera HIKROBOT MV-CS050-10GC-PRO – 5MP GigE Color Sony IMX264 Global Shutter
HIKROBOT MV-CS050-10GC-PRO là camera công nghiệp Machine Vision thuộc dòng CS Series, sử dụng cảm biến CMOS màu Sony IMX264 Global Shutter với độ phân giải 2448 × 2048 pixel – 5MP.
Camera sử dụng giao tiếp Gigabit Ethernet – GigE, hỗ trợ truyền hình ảnh khoảng cách xa và cấp nguồn PoE, giúp đơn giản hóa hệ thống dây trong các ứng dụng Machine Vision công nghiệp.
Với cảm biến kích thước 2/3 inch, pixel 3.45µm, Global Shutter và khả năng phơi sáng rất ngắn, MV-CS050-10GC-PRO phù hợp cho AOI, kiểm tra ngoại quan, nhận dạng màu sắc, định vị sản phẩm, kiểm tra linh kiện, Robot Vision và dây chuyền Automation.
| Model |
MV-CS050-10GC-PRO |
| Thương hiệu |
HIKROBOT |
| Dòng sản phẩm |
CS Series |
| Loại |
5MP Color Area Scan Camera |
| Sensor |
Sony IMX264 CMOS Global Shutter |
| Độ phân giải |
2448 × 2048 |
| Kích thước Sensor |
2/3" |
| Pixel Size |
3.45 µm × 3.45 µm |
| Frame Rate |
24.2 fps @ 2448 × 2048; tối đa 35.6 fps khi bật Image Compression Mode |
| Màu sắc |
Color |
| Giao tiếp |
Gigabit Ethernet – GigE |
| Lens Mount |
C-Mount |
| Nguồn |
9–24VDC / PoE |
| Ứng dụng |
Machine Vision / AOI / Robot Vision / Automation |
| Giá |
Liên hệ |
Đặc Điểm Nổi Bật
- Camera Machine Vision màu độ phân giải 5MP.
- Cảm biến chất lượng cao Sony IMX264.
- Công nghệ Global Shutter phù hợp chụp vật thể chuyển động.
- Độ phân giải tối đa 2448 × 2048 pixel.
- Pixel size 3.45µm × 3.45µm.
- Sensor format 2/3 inch.
- Tốc độ 24.2 fps tại độ phân giải đầy đủ.
- Có thể đạt 35.6 fps khi sử dụng chế độ nén hình ảnh.
- Giao tiếp Gigabit Ethernet.
- Khoảng cách truyền dữ liệu GigE có thể lên đến 100m khi không sử dụng repeater trong điều kiện phù hợp.
- Hỗ trợ cấp nguồn PoE.
- Hỗ trợ GigE Vision V2.0 và GenICam.
- Điều chỉnh Exposure, Gain, White Balance, Gamma và LUT.
- Hỗ trợ Noise Reduction và Color Correction Matrix.
- Kích thước nhỏ gọn chỉ khoảng 29 × 29 × 42mm.
- Thiết kế hỗ trợ lắp camera từ nhiều mặt.
Cảm Biến Sony IMX264 – Global Shutter
MV-CS050-10GC-PRO sử dụng cảm biến Sony IMX264 với công nghệ CMOS Global Shutter.
| Thông số Sensor |
Giá trị |
| Sensor Model |
Sony IMX264 |
| Sensor Type |
CMOS |
| Shutter |
Global Shutter |
| Sensor Format |
2/3" |
| Pixel Size |
3.45 µm × 3.45 µm |
| Resolution |
2448 × 2048 |
| Color |
Color |
Global Shutter cho phép toàn bộ pixel của cảm biến ghi nhận hình ảnh gần như đồng thời, giúp hạn chế hiện tượng biến dạng hình ảnh khi vật thể đang chuyển động.
Đây là đặc điểm quan trọng trong các ứng dụng như:
- Conveyor tốc độ cao.
- Pick & Place.
- Robot Vision.
- Kiểm tra linh kiện.
- Đọc sản phẩm đang di chuyển.
- Inspection Machine.
Độ Phân Giải 5MP – 2448 × 2048
Camera cung cấp độ phân giải:
2448 × 2048 Pixel ≈ 5 Megapixel
Độ phân giải 5MP tạo sự cân bằng giữa mức độ chi tiết hình ảnh và tốc độ xử lý, phù hợp với nhiều hệ thống Machine Vision công nghiệp.
Camera có thể sử dụng trong các ứng dụng cần quan sát:
- Chi tiết bề mặt sản phẩm.
- Kích thước linh kiện.
- Màu sắc sản phẩm.
- Vị trí lắp ráp.
- Tem nhãn.
- Ký tự in trên sản phẩm.
- Lỗi ngoại quan.
Frame Rate Và Image Compression
| Chế độ |
Frame Rate |
| Full Resolution tiêu chuẩn |
24.2 fps @ 2448 × 2048 |
| Image Compression Mode |
Tối đa 35.6 fps @ 2448 × 2048 |
Lưu ý: Một số catalogue cũ có thể hiển thị 35.6 fps như thông số tốc độ chính. Tài liệu chi tiết của dòng PRO phân biệt 24.2 fps ở chế độ thông thường và 35.6 fps khi bật Image Compression Mode.

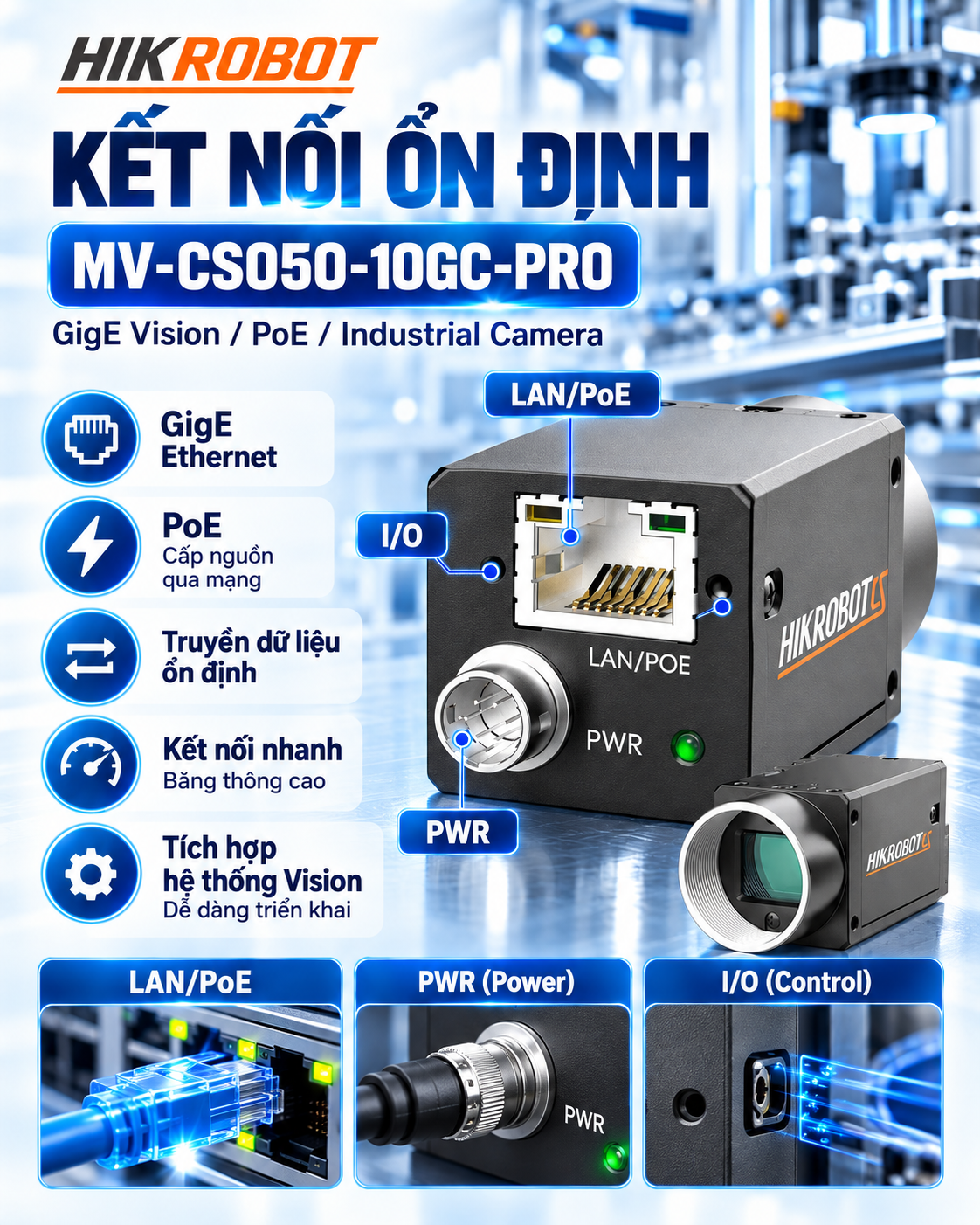

Gigabit Ethernet – GigE
MV-CS050-10GC-PRO sử dụng giao tiếp Gigabit Ethernet, một chuẩn kết nối phổ biến trong hệ thống Machine Vision công nghiệp.
Camera → GigE Cable → Industrial PC → Vision Software → PLC / Robot
Giao tiếp GigE mang lại nhiều lợi ích:
- Truyền hình ảnh qua cáp mạng.
- Khoảng cách truyền dài hơn so với nhiều giao tiếp camera tốc độ cao khác.
- Dễ triển khai trong máy và dây chuyền sản xuất.
- Dễ kết nối với Industrial PC.
- Hỗ trợ chuẩn GigE Vision.
- Có thể sử dụng với nhiều phần mềm Machine Vision tương thích.
Theo thông tin sản phẩm, kết nối GigE có thể đạt khoảng cách truyền tối đa khoảng 100m mà không cần repeater khi hệ thống cáp và môi trường đáp ứng yêu cầu.
Hỗ Trợ PoE
Camera hỗ trợ cấp nguồn qua Ethernet – PoE.
PoE Network Port → 1 Ethernet Cable → Power + Image Data → Camera
Điều này cho phép truyền dữ liệu và cấp nguồn thông qua hệ thống mạng phù hợp, giúp giảm số lượng dây cần đi đến camera.
Ngoài PoE, camera cũng hỗ trợ nguồn:
DC 9V – 24V
Exposure Từ 1µs Đến 10 Giây
MV-CS050-10GC-PRO hỗ trợ phạm vi Exposure rộng.
| Chế độ |
Exposure Time |
| UltraShort Exposure |
1µs – 14µs |
| Standard Exposure |
15µs – 10 giây |
Exposure rất ngắn đặc biệt hữu ích khi cần đóng băng chuyển động của vật thể trên conveyor hoặc đồng bộ camera với hệ thống đèn strobe.
Điều Chỉnh Hình Ảnh
Camera hỗ trợ nhiều chức năng xử lý và điều chỉnh hình ảnh phục vụ Machine Vision.
- Auto / Manual Exposure.
- Auto / Manual Gain.
- White Balance.
- Gamma Correction.
- LUT.
- Noise Reduction.
- Color Correction Matrix – CCM.
- Image Compression.
- Horizontal Reverse.
- Vertical Reverse.
Định Dạng Pixel
MV-CS050-10GC-PRO hỗ trợ nhiều định dạng dữ liệu ảnh.
| Nhóm |
Pixel Format |
| Mono |
Mono 8 / Mono 10 / Mono 12 |
| Bayer |
Bayer RG 8 / 10 / 10p / 12 / 12p |
| YUV |
YUV422Packed / YUV422_YUYV_Packed |
| RGB |
RGB 8 / BGR 8 |
Digital I/O
Camera sử dụng đầu nối I/O 6-pin để cấp nguồn và kết nối tín hiệu điều khiển.
| I/O |
Cấu hình |
| Line 0 |
1 × Opto-isolated Input |
| Line 1 |
1 × Opto-isolated Output |
| Line 2 |
1 × Bidirectional Non-isolated I/O |
Các tín hiệu I/O có thể được sử dụng để tích hợp camera với hệ thống PLC, sensor, đèn chiếu sáng và các thiết bị Automation phù hợp.
Đồng Bộ Camera Trong Hệ Thống Vision
Một cấu hình Machine Vision điển hình có thể được triển khai như sau:
Sensor → Camera Trigger → MV-CS050-10GC-PRO → Industrial PC → Vision Processing → PLC / Robot
Sensor phát hiện sản phẩm, hệ thống kích hoạt quá trình chụp, hình ảnh được truyền về Industrial PC để phần mềm Vision xử lý và gửi kết quả đến PLC hoặc robot.
Lens C-Mount
MV-CS050-10GC-PRO sử dụng chuẩn ngàm C-Mount, giúp camera tương thích với nhiều loại lens Machine Vision công nghiệp.
Việc chọn lens cần dựa trên:
- Kích thước vật thể.
- Field of View – FOV.
- Working Distance.
- Kích thước sensor 2/3".
- Độ phân giải camera 5MP.
- Khoảng cách lắp camera.
- Yêu cầu độ chính xác của ứng dụng.
Lưu ý khi chọn lens: Lens nên hỗ trợ sensor 2/3 inch hoặc lớn hơn và có độ phân giải quang học phù hợp với camera 5MP.
Kích Thước Nhỏ Gọn
| Thông số cơ khí |
Giá trị |
| Kích thước |
29 × 29 × 42mm |
| Khối lượng |
Khoảng 100g |
| Lens Mount |
C-Mount |
| Cấp bảo vệ |
IP40 khi lens và hệ thống dây được lắp đúng yêu cầu |
Kích thước nhỏ giúp camera dễ tích hợp vào máy kiểm tra, robot hoặc các hệ thống có không gian lắp đặt hạn chế.
Nhiệt Độ Hoạt Động
| Điều kiện |
Thông số |
| Nhiệt độ hoạt động |
-30°C đến 60°C |
| Độ ẩm |
20% – 95% RH, không ngưng tụ |
Chuẩn GigE Vision Và GenICam
Camera tương thích với:
- GigE Vision V2.0.
- GenICam.
- HIKROBOT MVS.
- Phần mềm Machine Vision của bên thứ ba tương thích chuẩn GigE Vision / GenICam.
Khả năng tương thích tiêu chuẩn giúp camera dễ dàng tích hợp vào nhiều nền tảng Machine Vision khác nhau.

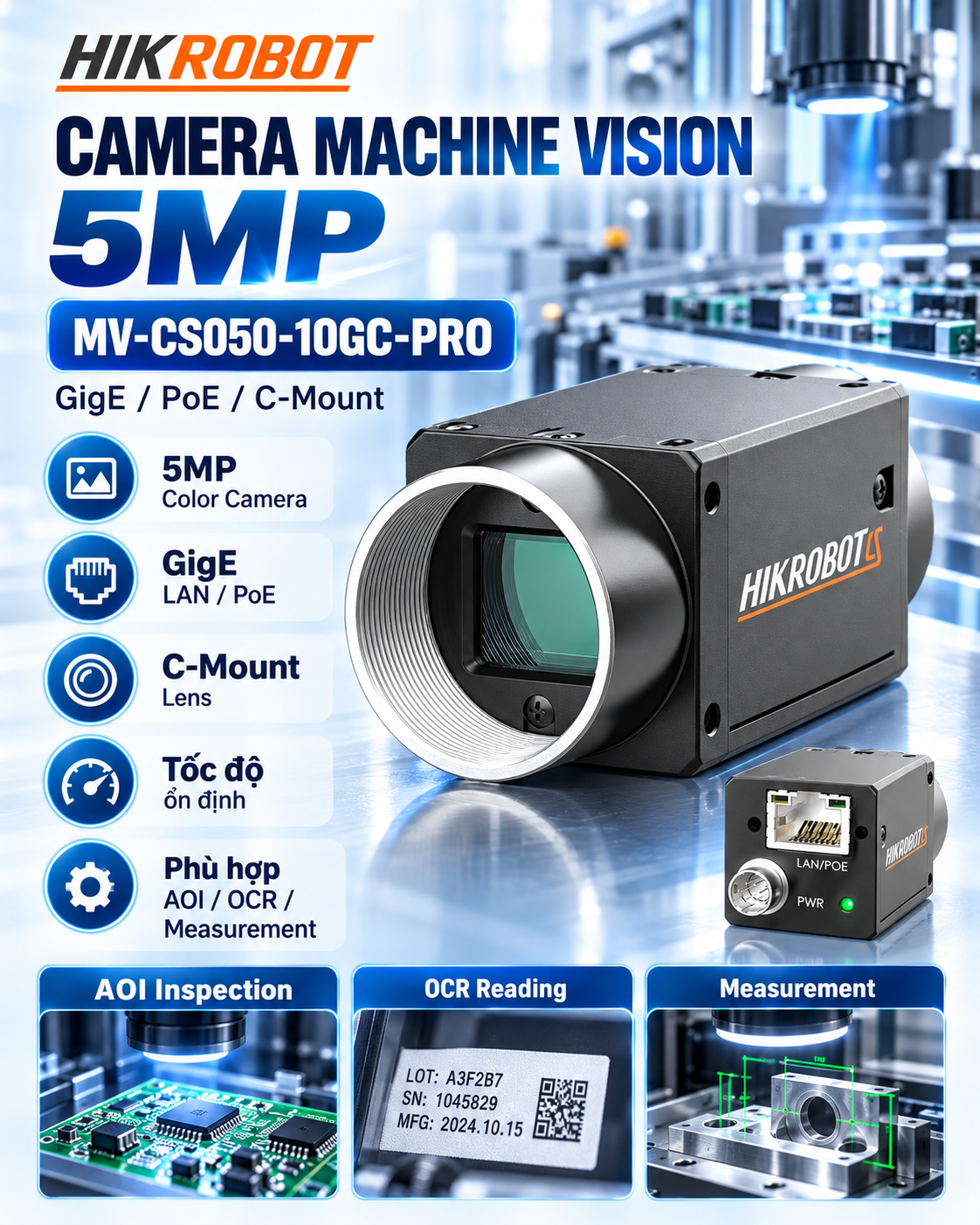

Ứng Dụng Machine Vision
- AOI – Automated Optical Inspection.
- Visual Inspection.
- Color Inspection.
- Defect Inspection.
- Component Inspection.
- Positioning.
- Robot Guidance.
- Pick & Place.
- Assembly Verification.
- Presence / Absence Inspection.
- Label Inspection.
- Print Inspection.
- Packaging Inspection.
- Electronics Inspection.
- Automotive Parts Inspection.
- Production Line Automation.
Ví Dụ Hệ Thống AOI
LED Light → Product → MV-CS050-10GC-PRO → Industrial PC → Vision Software → PASS / FAIL
Camera chụp hình sản phẩm, sau đó hình ảnh được phần mềm Machine Vision xử lý để xác định sản phẩm đạt hoặc không đạt yêu cầu.
Thông Số Kỹ Thuật
| Thông số |
MV-CS050-10GC-PRO |
| Manufacturer |
HIKROBOT |
| Series |
CS Series |
| Camera Type |
5MP Color Area Scan Camera |
| Sensor Type |
CMOS Global Shutter |
| Sensor |
Sony IMX264 |
| Sensor Size |
2/3" |
| Pixel Size |
3.45µm × 3.45µm |
| Resolution |
2448 × 2048 |
| Maximum Frame Rate |
24.2 fps; tối đa 35.6 fps khi bật Image Compression Mode |
| Color |
Color |
| Dynamic Range |
72 dB |
| SNR |
40 dB |
| Gain |
0 – 24 dB |
| UltraShort Exposure |
1µs – 14µs |
| Standard Exposure |
15µs – 10 sec |
| Interface |
Gigabit Ethernet |
| Protocol |
GigE Vision V2.0 / GenICam |
| Digital I/O |
1 Opto-isolated Input + 1 Opto-isolated Output + 1 Bidirectional I/O |
| Power |
9–24VDC / PoE |
| Power Consumption |
Typ. 2.9W @ 12VDC |
| Lens Mount |
C-Mount |
| Dimensions |
29 × 29 × 42mm |
| Weight |
Khoảng 100g |
| Ingress Protection |
IP40 khi lắp lens và wiring phù hợp |
| Working Temperature |
-30°C ~ 60°C |
| Humidity |
20% ~ 95% RH, không ngưng tụ |
Cách Lựa Chọn Phụ Kiện
1. Lens
Chọn C-Mount Lens phù hợp với sensor 2/3 inch và Field of View yêu cầu.
2. Cáp GigE
Sử dụng cáp mạng công nghiệp phù hợp với tốc độ Gigabit Ethernet và chiều dài lắp đặt.
3. Nguồn cấp
Có thể lựa chọn:
PoE
hoặc
DC 9–24V
4. Đèn Machine Vision
Chọn loại ánh sáng theo bề mặt sản phẩm và lỗi cần kiểm tra, ví dụ:
- Ring Light.
- Bar Light.
- Back Light.
- Coaxial Light.
- Dome Light.
- Line Light.
Câu Hỏi Thường Gặp
MV-CS050-10GC-PRO có độ phân giải bao nhiêu? Camera có độ phân giải 2448 × 2048 pixel, tương đương khoảng 5MP.
Camera là màu hay trắng đen? MV-CS050-10GC-PRO là phiên bản Color.
Camera sử dụng cảm biến nào? Camera sử dụng cảm biến CMOS Sony IMX264.
Camera sử dụng Global Shutter không? Có. Sony IMX264 trên model này sử dụng Global Shutter.
Tốc độ camera là bao nhiêu? Tốc độ chuẩn ở độ phân giải 2448 × 2048 là 24.2 fps. Khi bật Image Compression Mode, thông số công bố có thể đạt tối đa 35.6 fps.
Camera có hỗ trợ PoE không? Có. Camera hỗ trợ cấp nguồn qua PoE hoặc nguồn DC 9–24V.
Camera dùng lens gì? Camera sử dụng lens chuẩn C-Mount.
Có thể sử dụng cho AOI không? Có. Độ phân giải 5MP, Global Shutter và giao tiếp GigE giúp camera phù hợp với nhiều hệ thống AOI và Visual Inspection.
Có kết nối với Industrial PC được không? Có. Camera truyền dữ liệu qua Gigabit Ethernet và có thể kết nối với Industrial PC có cổng mạng phù hợp.
Có thể kết nối với phần mềm Vision của bên thứ ba không? Camera tương thích GigE Vision V2.0 và GenICam, vì vậy có thể tích hợp với phần mềm hỗ trợ các chuẩn này.
Kết Luận
HIKROBOT MV-CS050-10GC-PRO là camera Machine Vision màu 5MP sử dụng cảm biến Sony IMX264 Global Shutter, phù hợp cho các hệ thống kiểm tra hình ảnh công nghiệp yêu cầu độ ổn định và khả năng tích hợp linh hoạt.
Với độ phân giải 2448 × 2048, cảm biến 2/3 inch, Gigabit Ethernet, PoE, C-Mount và phạm vi Exposure từ 1µs đến 10 giây, camera có thể được triển khai trong nhiều hệ thống AOI, Robot Vision, kiểm tra ngoại quan, định vị, kiểm tra linh kiện và Automation.
Khả năng tương thích GigE Vision V2.0 và GenICam cũng giúp MV-CS050-10GC-PRO dễ dàng kết nối với Industrial PC và nhiều nền tảng phần mềm Machine Vision khác nhau.
Lưu ý khi đặt hàng: Camera thường cần lựa chọn thêm lens C-Mount, cáp GigE, nguồn hoặc PoE, đèn Machine Vision và phụ kiện gá lắp theo Field of View, Working Distance và yêu cầu kiểm tra của từng ứng dụng.
