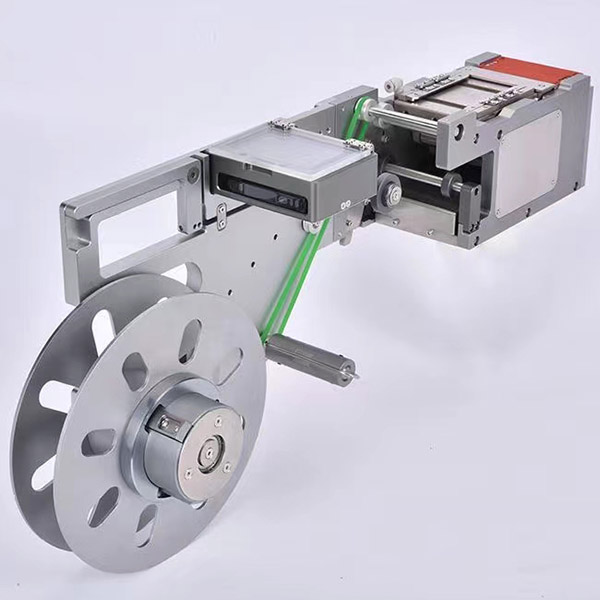

Feeder AREED RED-RMF-100L220-R-C2-B – Bộ Cấp Liệu Kéo Sau Độ Chính Xác Cao

Đặc Điểm Nổi Bật

• Rear-Pull Feeder – cơ cấu kéo sau.
• Pick trước – Peel sau.
• Phù hợp vật liệu die-cut kích thước lớn.
• Carrier width 100 mm.
• Full roll outer diameter 220 mm.
• Long Type.
• Right-side configuration.
• Hỗ trợ vật liệu có Cover Film.
• Giảm dịch chuyển vật liệu trong quá trình bóc.
• Phù hợp vật liệu khó peel.
• Hỗ trợ vật liệu dễ nhăn sau khi bóc.
• Có khả năng kết hợp chức năng Front-Push.
• Phù hợp Robot Pick & Place.
• Dễ tích hợp vào dây chuyền Automation.

RED-RMF Là Feeder Kéo Sau Như Thế Nào?

Với feeder thông thường, vật liệu có thể được bóc khỏi carrier trước rồi mới được đầu hút lấy. RED-RMF sử dụng trình tự ngược lại: đầu hút giữ vật liệu trước rồi feeder mới kéo carrier để bóc.

Cơ chế này phù hợp với vật liệu die-cut dạng cuộn kích thước lớn, một hàng, đặc biệt khi vật liệu khó bóc hoặc dễ bị lệch và nhăn sau khi tách khỏi liner.

Nguyên Lý Hoạt Động

1. Feed: vật liệu được đưa tới vị trí Pick.
2. Vacuum Pick: đầu hút di chuyển xuống và tiếp xúc với vật liệu.
3. Vacuum Hold: vật liệu vẫn nằm trên carrier nhưng đã được giữ cố định.
4. Rear Pull: feeder kéo carrier ngược qua peel blade.
5. Peel: carrier tách khỏi vật liệu trong khi vật liệu được đầu hút giữ.
6. Robot Move: robot hoặc đầu Pick đưa vật liệu tới vị trí lắp ráp.

Pick First – Peel Later

Điểm nổi bật của RED-RMF là vật liệu được đầu hút giữ trước khi quá trình bóc diễn ra. Cách này giúp hạn chế các vấn đề thường gặp với vật liệu:

• Kích thước lớn.
• Mỏng.
• Mềm.
• Dễ cong.
• Dễ nhăn.
• Có lực bám dính cao.
• Dễ dịch chuyển sau khi peel.

Phù Hợp Vật Liệu Die-Cut Kích Thước Lớn

Dòng RMF có thể ứng dụng với nhiều loại vật liệu die-cut dạng cuộn như:

• Foam.
• Gasket.
• Protective Film.
• PET Film.
• Mylar.
• Insulation Film.
• Graphite Sheet.
• Copper Foil.
• Conductive Material.
• Double-sided Tape.
• Label.
• Die-cut Adhesive.
• Pad.
• Mesh.
• Các chi tiết die-cut dạng cuộn khác.

Carrier Width 100mm

Model RED-RMF-100L220-R-C2-B sử dụng carrier width 100 mm. Carrier width là một trong những thông số chính quyết định kích thước feeder và khả năng tương thích với cuộn vật liệu.

Cuộn Vật Liệu Ø220mm

Ký hiệu 220 trong model tương ứng với: Full Roll Outer Diameter: 220 mm.

Dung lượng cuộn phù hợp giúp giảm tần suất thay vật liệu và hỗ trợ dây chuyền vận hành liên tục trong thời gian dài hơn.

Long Type – Thuận Tiện Thay Cuộn

Ký hiệu L tương ứng với Long Type. Thiết kế thân dài phù hợp với các hệ thống cần thay cuộn từ phía ngoài khu vực làm việc của máy.

• Không gian làm việc kín.
• Nhiều feeder bố trí song song.
• Cửa máy giới hạn.
• Yêu cầu thay cuộn nhanh.
• Yêu cầu bảo trì từ phía ngoài máy.

C2 – Hỗ Trợ Vật Liệu Có Cover Film

RED-RMF-100L220-R-C2-B sử dụng cấu hình C2 – With Cover Film, phù hợp với vật liệu có thêm lớp màng bảo vệ phía trên cần được xử lý trong quá trình cấp liệu.

Right-Side Configuration

Ký hiệu R thể hiện Right Side / Right Machine, dùng để xác định hướng tham chiếu Pick theo cấu hình máy.

Tích Hợp Front-Push Và Rear-Pull

Ngoài chế độ Rear-Pull, dòng RED-RMF còn có khả năng thực hiện chức năng cấp liệu kiểu Front-Push, giúp mở rộng phạm vi vật liệu có thể xử lý.

Ứng Dụng Thực Tế

Consumer Electronics / 3C

• Smartphone.
• Tablet.
• Laptop.
• Camera Module.
• Wearable Device.
• Electronic Module.

Robot Pick & Place

Machine Vision + Robot

Vision có thể được sử dụng để xác định:

• X / Y.
• Rotation.
• Orientation.
• Presence / Absence.
• Material Position.

Automotive Electronics

• Foam.
• Insulation Film.
• Gasket.
• Adhesive.
• Protective Film.

New Energy

• Insulation Material.
• Protective Pad.
• Adhesive Film.
• Die-cut Material.

Yêu Cầu Vật Liệu

Khi lựa chọn feeder cần xác định các thông số chính:

• Chiều rộng carrier.
• Đường kính trong và ngoài cuộn.
• Cover Film.
• Kích thước từng vật liệu.
• Cách bố trí vật liệu.
• Pitch.
• Vật liệu carrier.
• Độ dày vật liệu.

Thông Số Kỹ Thuật RED-RMF-100L220-R-C2-B

So Sánh Rear-Pull Và Front-Push

Câu Hỏi Thường Gặp

Kết Luận

AREED RED-RMF-100L220-R-C2-B là bộ cấp liệu kéo sau dành cho các hệ thống Automation cần xử lý vật liệu die-cut dạng cuộn có kích thước tương đối lớn hoặc yêu cầu quá trình peel ổn định.

Cơ chế Pick First – Peel Later giúp vật liệu được đầu hút giữ trước khi carrier được kéo khỏi phía dưới, qua đó hạn chế tình trạng lệch, nhăn hoặc thay đổi vị trí trong quá trình bóc.

Với cấu hình carrier 100 mm, Long Type, cuộn Ø220 mm, hướng Right và C2 With Cover Film, sản phẩm phù hợp cho Foam, Film, Gasket, Label, Tape, Pad và các vật liệu die-cut trong dây chuyền 3C, điện tử, automotive và hệ thống Robot Pick & Place.
