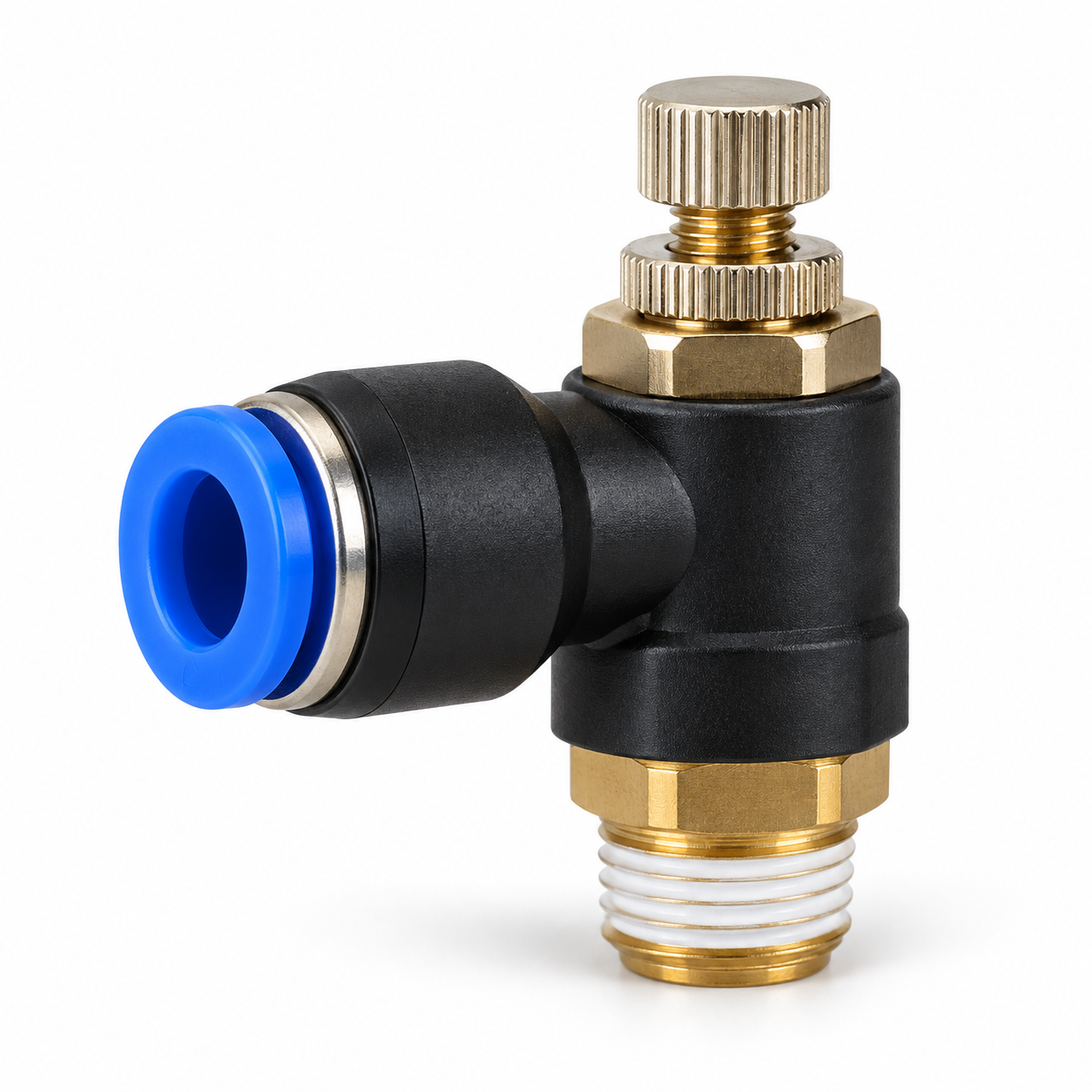

Van Tiết Lưu Khí Nén SL Series – Pneumatic Speed Controller
SL Series là van tiết lưu một chiều tích hợp đầu nối nhanh Push-In, dùng để điều chỉnh lưu lượng khí và tốc độ chuyển động của xi lanh. Sản phẩm thường được lắp trực tiếp tại cổng khí của xi lanh hoặc trên đường ống khí.
| Dòng sản phẩm |
SL Series |
| Loại |
Pneumatic Speed Controller / One-Way Throttle Valve |
| Kết nối |
Push-In Tube × Male Thread |
| Đường kính ống |
4 / 6 / 8 / 10 / 12 / 16 mm |
| Ren tham khảo |
M5 / 1/8" / 1/4" / 3/8" / 1/2" |
| Áp suất làm việc tham khảo |
0–0.9 MPa |
| Áp suất tối đa tham khảo |
1.32 MPa |
| Nhiệt độ làm việc tham khảo |
0–60°C |
| Ống sử dụng |
PU / Nylon |
| Môi chất |
Khí nén sạch / Vacuum tùy model |
| Giá |
Liên hệ |
Đặc Điểm Nổi Bật
- Điều chỉnh tốc độ xi lanh khí nén thông qua điều chỉnh lưu lượng.
- Van tiết lưu một chiều, phù hợp điều khiển meter-in hoặc meter-out tùy cấu hình.

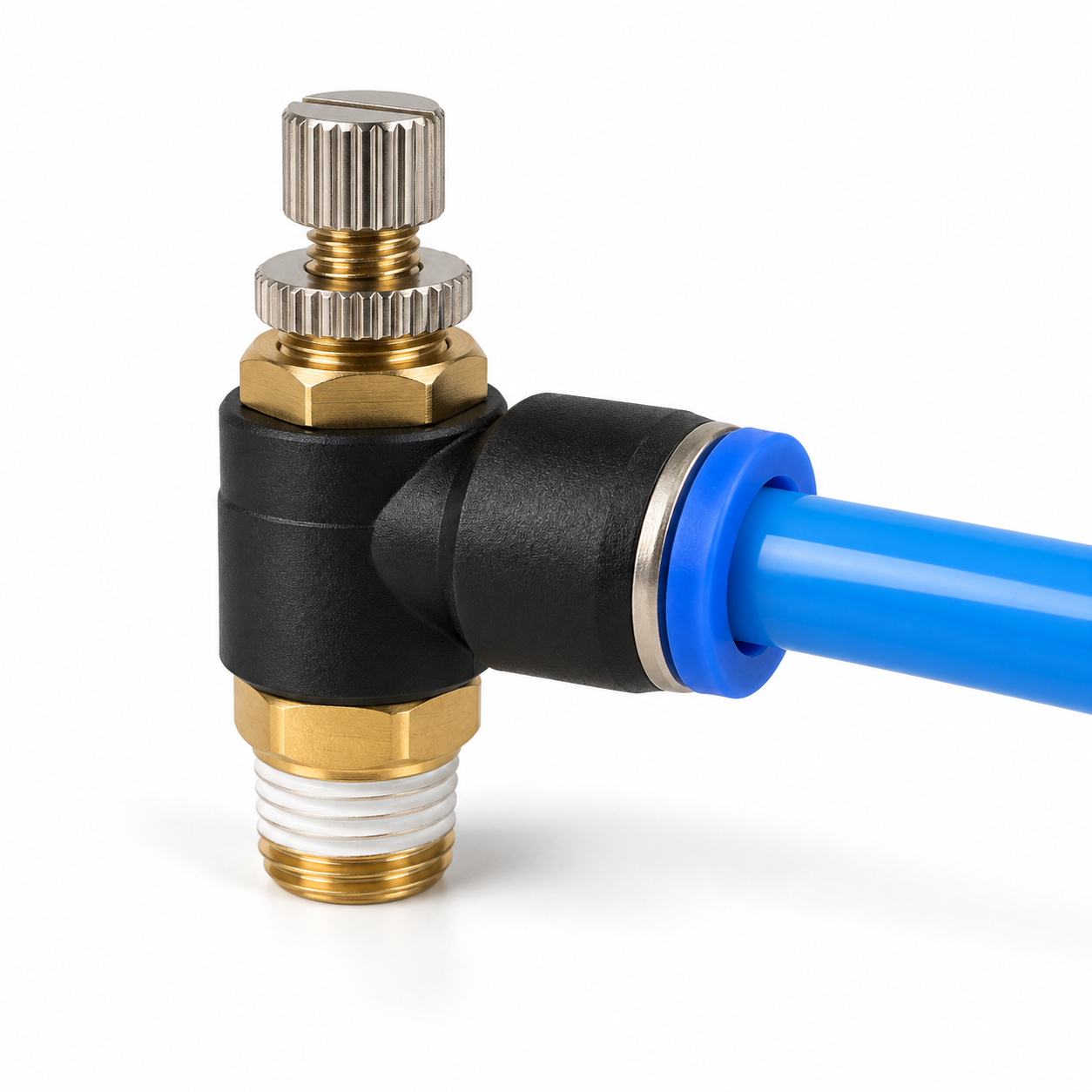

- Tích hợp đầu nối nhanh Push-In.
- Thiết kế co 90° nhỏ gọn.
- Núm chỉnh lưu lượng thuận tiện cho setup máy.
- Hỗ trợ nhiều đường kính ống và nhiều cỡ ren.
Nguyên Lý Sử Dụng
Trong hệ thống khí nén, tốc độ xi lanh phụ thuộc vào lưu lượng khí đi qua cổng cấp hoặc cổng xả. Khi giảm lưu lượng qua van tiết lưu, tốc độ chuyển động của xi lanh giảm; khi tăng lưu lượng, xi lanh có thể chuyển động nhanh hơn.
Vị trí lắp phổ biến:
Van điện từ → Ống khí → Van tiết lưu SL → Xi lanh

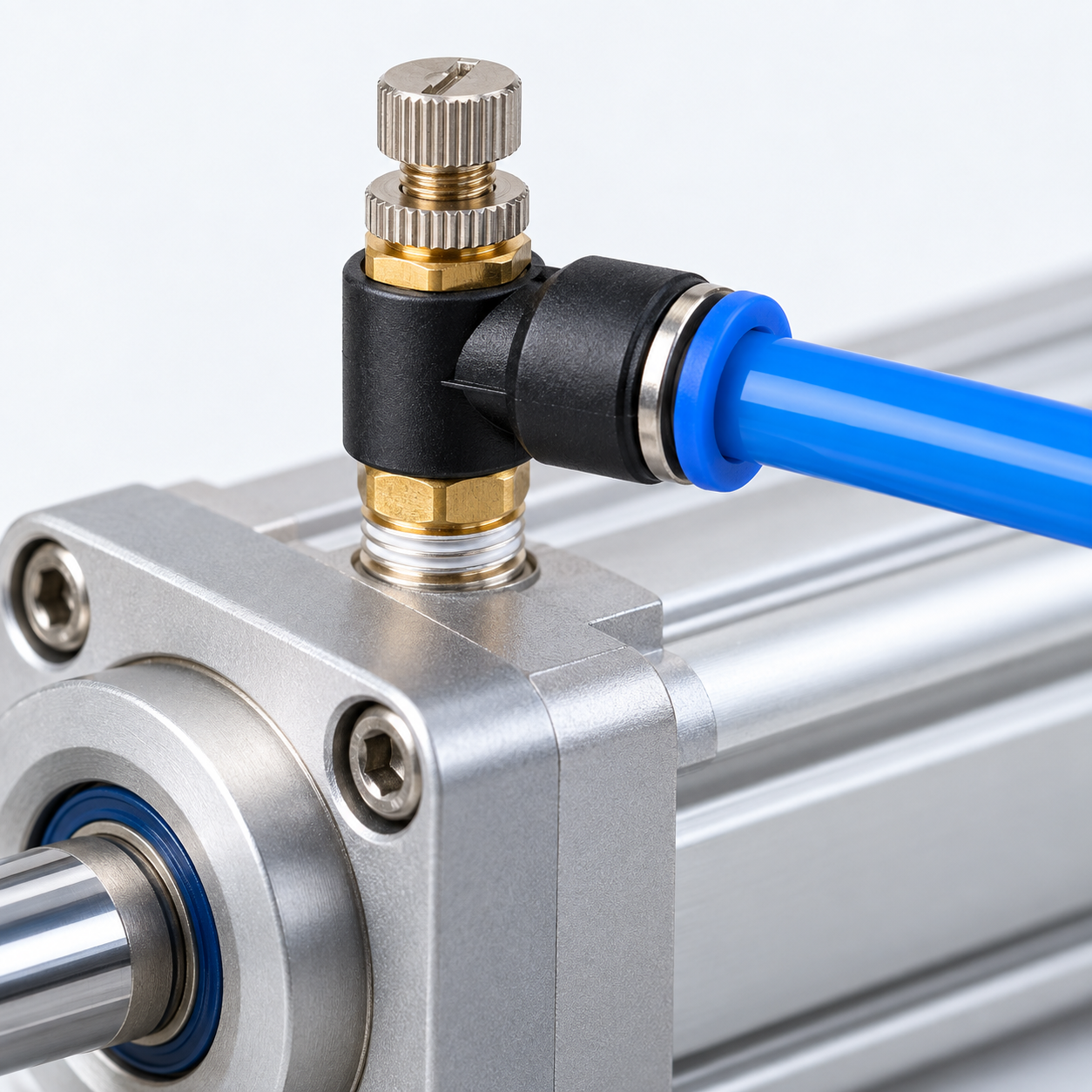

hoặc lắp trực tiếp van SL trên cổng khí của xi lanh.

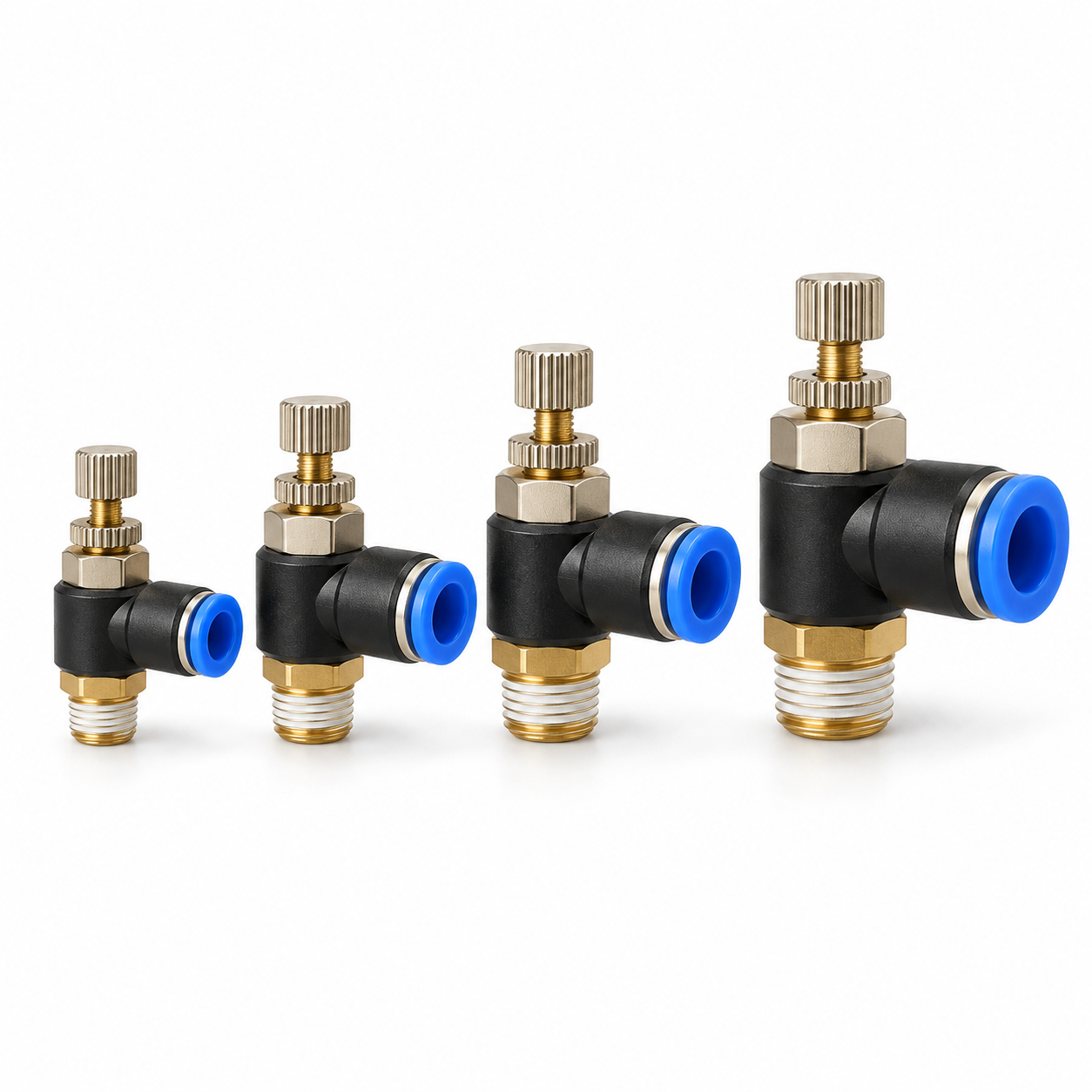

Chọn Theo Đường Kính Ống
| Nhóm SL |
Đường kính ống |
Ống PU gợi ý |
Ứng dụng |
| SL4 |
Ø4 mm |
PU 4×2.5 |
Xi lanh nhỏ |
| SL6 |
Ø6 mm |
PU 6×4 |
Xi lanh nhỏ / trung bình |
| SL8 |
Ø8 mm |
PU 8×5 |
Xi lanh trung bình |
| SL10 |
Ø10 mm |
PU 10×6.5 |
Cơ cấu cần lưu lượng lớn hơn |
| SL12 |
Ø12 mm |
PU 12×8 |
Đường khí lớn |
| SL16 |
Ø16 mm |
Tùy cấu hình |
Hệ thống lưu lượng lớn |
Lưu ý kỹ thuật: Các giá trị áp suất, nhiệt độ và ren ở trên là thông số tham khảo của dòng SL thương mại phổ biến. Khi chốt sản phẩm cần đối chiếu datasheet của đúng model và nhà sản xuất.
Ứng Dụng
- Điều chỉnh tốc độ xi lanh.
- Máy Pick & Place.
- Robot khí nén.
- Jig, fixture và cơ cấu kẹp.
- Máy tự động hóa và dây chuyền sản xuất.
