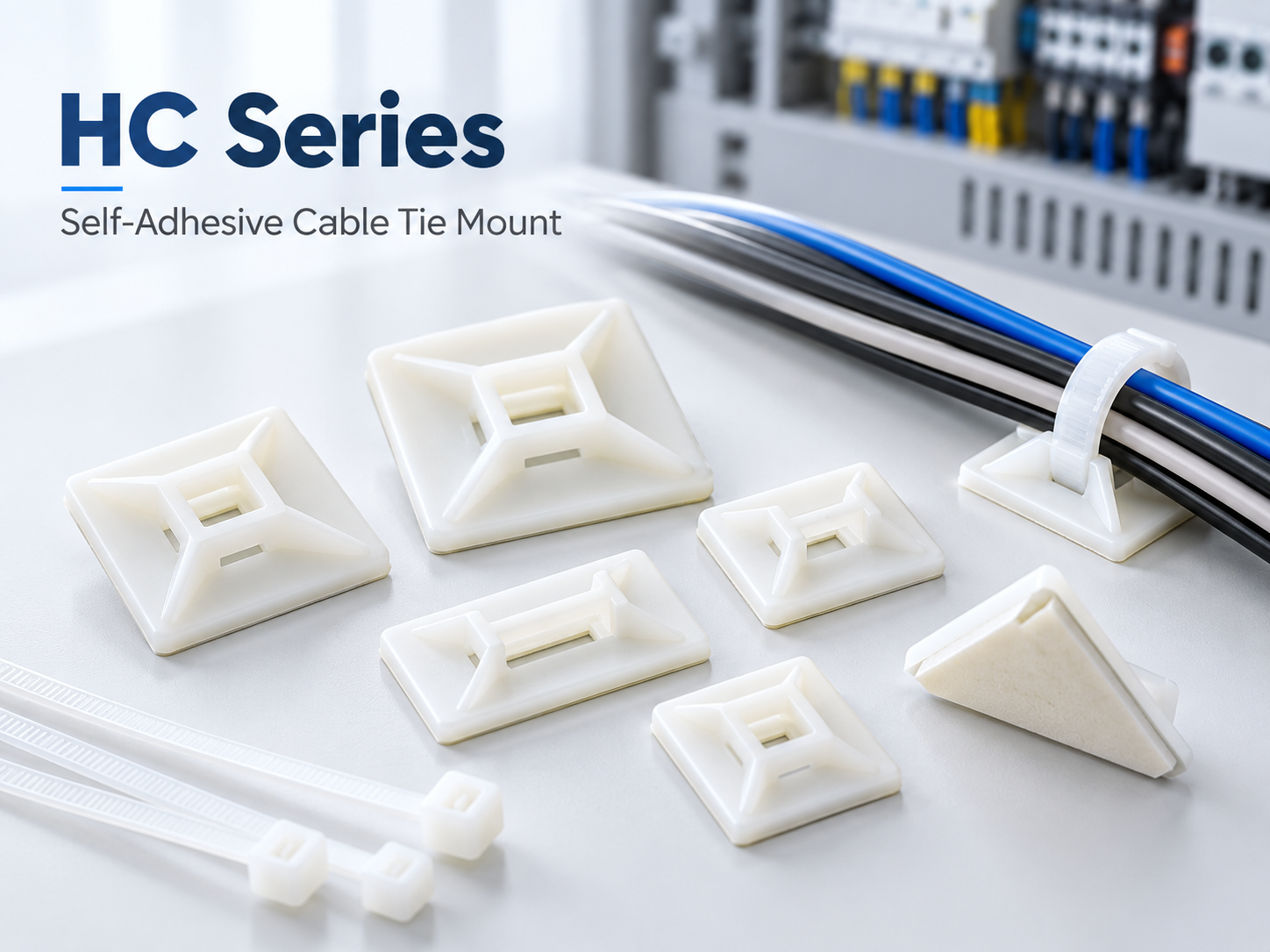

Đế Dán Cố Định Dây Rút KSS HC Series – Self-Adhesive Cable Tie Mount
KSS HC Series là dòng đế dán cố định dây rút dùng để sắp xếp và cố định dây điện, dây tín hiệu, cáp điều khiển hoặc các bó dây nhỏ trong tủ điện, máy tự động hóa và thiết bị công nghiệp.
Đế sử dụng lớp keo dán phía sau, cho phép lắp trực tiếp lên bề mặt phẳng mà không cần khoan lỗ hay bắt vít. Phần giữa được thiết kế để luồn dây rút, giúp cố định dây nhanh và giữ hệ thống wiring gọn gàng.
| Thương hiệu |
KSS |
| Series |
HC |
| Loại |
Self-Adhesive Cable Tie Mount |
| Phương pháp cố định |
Keo dán |
| Màu phổ biến |
Trắng |
| Phương pháp giữ dây |
Cable Tie / Dây rút |
| Ứng dụng |
Cable Management / Control Panel / Automation |
| Giá |
Liên hệ |
Đặc Điểm Nổi Bật
- Đế cố định dây rút dạng tự dính.
- Không cần khoan lỗ hoặc bắt vít.
- Lắp đặt nhanh trên bề mặt phẳng.
- Có khe luồn dây rút ở trung tâm.
- Thiết kế nhỏ gọn.
- Nhiều kích thước để lựa chọn.
- Giúp dây điện và cáp được bố trí gọn gàng.
- Dễ bổ sung vào hệ thống dây hiện có.
- Phù hợp tủ điện, panel và máy Automation.
- Thuận tiện tại các vị trí khó thao tác bằng vít.
Danh Mục Quy Cách
| Model |
Kích thước tham khảo |
Đặc điểm |
| HC-100-S4 |
12.5 × 12.5 mm |
Loại mini |
| HC-101S |
19.5 × 19.5 mm |
Nhỏ gọn |
| HC-101S-S2 |
19.5 × 19.5 mm |
Biến thể HC-101S |
| HC-101 |
21.8 × 21.8 mm |
Loại phổ biến |
| HC-25 |
26.1 × 26.1 mm |
Kích thước trung bình |
| HC-102 |
28.6 × 28.6 mm |
Bề mặt dán lớn hơn |
| HC-103 |
29.2 × 29.2 mm |
Dùng cho bó dây lớn hơn |
| HC-18T |
19 × 19 mm |
Kiểu hình học khác |
| HC-19R |
Theo model |
Dạng R |
| HC-26R |
Theo model |
Dạng R |
| HC-26T |
Theo model |
Dạng T |
| HC-3838 |
38.5 × 38.5 mm |
Kích thước lớn |
Lưu ý: Các model có hình dạng và kích thước khác nhau. Khi lựa chọn nên dựa trên kích thước bó dây, chiều rộng dây rút và diện tích bề mặt lắp đặt.
HC-101 – Quy Cách Phổ Biến
| Thông số |
HC-101 |
| Kích thước |
21.8 × 21.8 mm |
| Khe luồn dây rút |
Khoảng 4.8 mm |
| Chiều cao H |
Khoảng 4.0 mm |
| Màu |
Trắng |
| Kiểu cố định |
Keo dán phía sau |
HC-101 phù hợp cho các dây rút nhỏ và trung bình trong tủ điện, bảng điều khiển hoặc máy tự động hóa.
Nguyên Lý Sử Dụng
Làm sạch bề mặt → Bóc lớp bảo vệ keo → Dán HC Mount → Luồn dây rút → Cố định bó dây
Sau khi đế được dán lên panel, dây rút được luồn qua khe giữa và siết quanh bó dây.
Cấu trúc lắp:
Panel → HC Adhesive Mount → Cable Tie → Wire / Cable
Cách Lựa Chọn
1. Chọn theo kích thước đế
| Nhu cầu |
Model gợi ý |
| Bó dây nhỏ |
HC-100 / HC-101S |
| Ứng dụng phổ thông |
HC-101 / HC-25 / HC-102 |
| Bó dây lớn hoặc cần diện tích dán lớn |
HC-103 / HC-3838 |
2. Chọn theo kích thước dây rút
Chiều rộng dây rút phải phù hợp với khe luồn trên đế. Ví dụ HC-101 có khe luồn khoảng 4.8 mm.
3. Chọn theo bề mặt lắp đặt
Nên sử dụng trên bề mặt:
- Phẳng.
- Sạch.
- Khô.
- Không có dầu.
- Không có bụi.
Điều này giúp lớp keo phát huy độ bám tốt hơn.
Ứng Dụng
- Tủ điện PLC.
- Control Panel.
- Dây Sensor.
- Dây tín hiệu I/O.
- Dây nguồn DC24V.
- Dây Relay.
- Dây Solenoid Valve.
- Cáp Camera.
- Machine Vision.
- Robot Cell.
- Conveyor.
- Máy lắp ráp.
- Máy kiểm tra.
- Máy đóng gói.
- Hệ thống Automation.
So Sánh Đế Dán Và Đế Bắt Vít
| Đặc điểm |
HC Self-Adhesive |
Đế bắt vít |
| Phương pháp lắp |
Keo dán |
Vít |
| Khoan lỗ |
Không cần |
Cần |
| Tốc độ lắp đặt |
Nhanh |
Chậm hơn |
| Thay đổi vị trí |
Dễ hơn |
Khó hơn |
| Tải nhẹ–trung bình |
Phù hợp |
Phù hợp |
| Rung động mạnh |
Hạn chế hơn |
Tốt hơn |
| Tủ điện |
Rất phù hợp |
Rất phù hợp |
Khuyến nghị: Nếu vị trí có rung động mạnh, nhiệt độ cao, bó dây nặng hoặc chịu lực kéo thường xuyên, nên cân nhắc loại bắt vít hoặc giải pháp cố định cơ khí phù hợp hơn. Với dây tín hiệu và dây điều khiển trong tủ điện, loại tự dính giúp thi công nhanh và gọn.
Thông Số Kỹ Thuật Chung
| Thông số |
KSS HC Series |
| Loại |
Self-Adhesive Cable Tie Mount |
| Series |
HC |
| Kiểu cố định |
Adhesive |
| Vật liệu |
Nhựa kỹ thuật |
| Màu phổ biến |
White |
| Khe luồn |
Tùy model |
| Kích thước |
Nhiều lựa chọn |
| Phương pháp giữ dây |
Cable Tie |
| Chức năng |
Wire / Cable Management |
| Ứng dụng |
Electrical / Automation |
Hướng Dẫn Lắp Đặt
- Làm sạch vị trí cần dán.
- Đảm bảo bề mặt khô và không có dầu.
- Bóc lớp giấy bảo vệ keo.
- Ép đế HC lên bề mặt cần cố định.
- Luồn dây rút qua khe giữa.
- Đặt dây điện hoặc bó cáp vào vị trí.
- Siết dây rút vừa đủ để cố định bó dây.
Không nên siết dây rút quá mạnh làm biến dạng dây, làm hỏng lớp cách điện hoặc tạo lực kéo quá lớn lên đế dán.
Câu Hỏi Thường Gặp
HC Series dùng để làm gì? Dùng làm đế dán cố định dây rút, giúp sắp xếp dây và cáp trong tủ điện hoặc máy công nghiệp.
HC-101 kích thước bao nhiêu? Khoảng 21.8 × 21.8 mm.
Khe luồn dây của HC-101 bao nhiêu? Khoảng 4.8 mm.
Có cần bắt vít không? Không. Đây là loại tự dính bằng keo.
Có dùng trong tủ điện PLC không? Có. Đây là một trong những ứng dụng phổ biến của HC Series.
HC-101 và HC-3838 khác nhau thế nào? HC-3838 có kích thước khoảng 38.5 × 38.5 mm, lớn hơn đáng kể so với HC-101 21.8 × 21.8 mm.
Có thể dùng cho bó dây lớn không? Có thể chọn model có kích thước lớn hơn, nhưng tải thực tế còn phụ thuộc vào bề mặt dán, lớp keo, môi trường, rung động và điều kiện sử dụng.
Kết Luận
KSS HC Series là dòng đế dán cố định dây rút giúp việc bố trí dây điện và cáp trong tủ điện trở nên nhanh, gọn và thuận tiện.
Dòng sản phẩm có nhiều quy cách như HC-100 / HC-101S / HC-101 / HC-102 / HC-103 / HC-25 / HC-19R / HC-26R / HC-18T / HC-26T / HC-3838.
Trong đó HC-101 có kích thước khoảng 21.8 × 21.8 mm, phù hợp cho nhiều ứng dụng wiring phổ thông trong PLC, Sensor, Relay, Machine Vision, Robot và hệ thống Automation.
Lưu ý kỹ thuật: Kích thước, vật liệu, loại keo, khe luồn dây rút và khả năng chịu tải có thể khác theo model và phiên bản sản phẩm. Khi sử dụng trong môi trường rung động, nhiệt độ cao hoặc tải lớn, cần kiểm tra datasheet của đúng model trước khi lựa chọn.
