Terminal Block Cắm Rút 2EDGRK-5.08 / 15EDGRK-3.81 – Đầu Nối Đực Cái 2P–24P

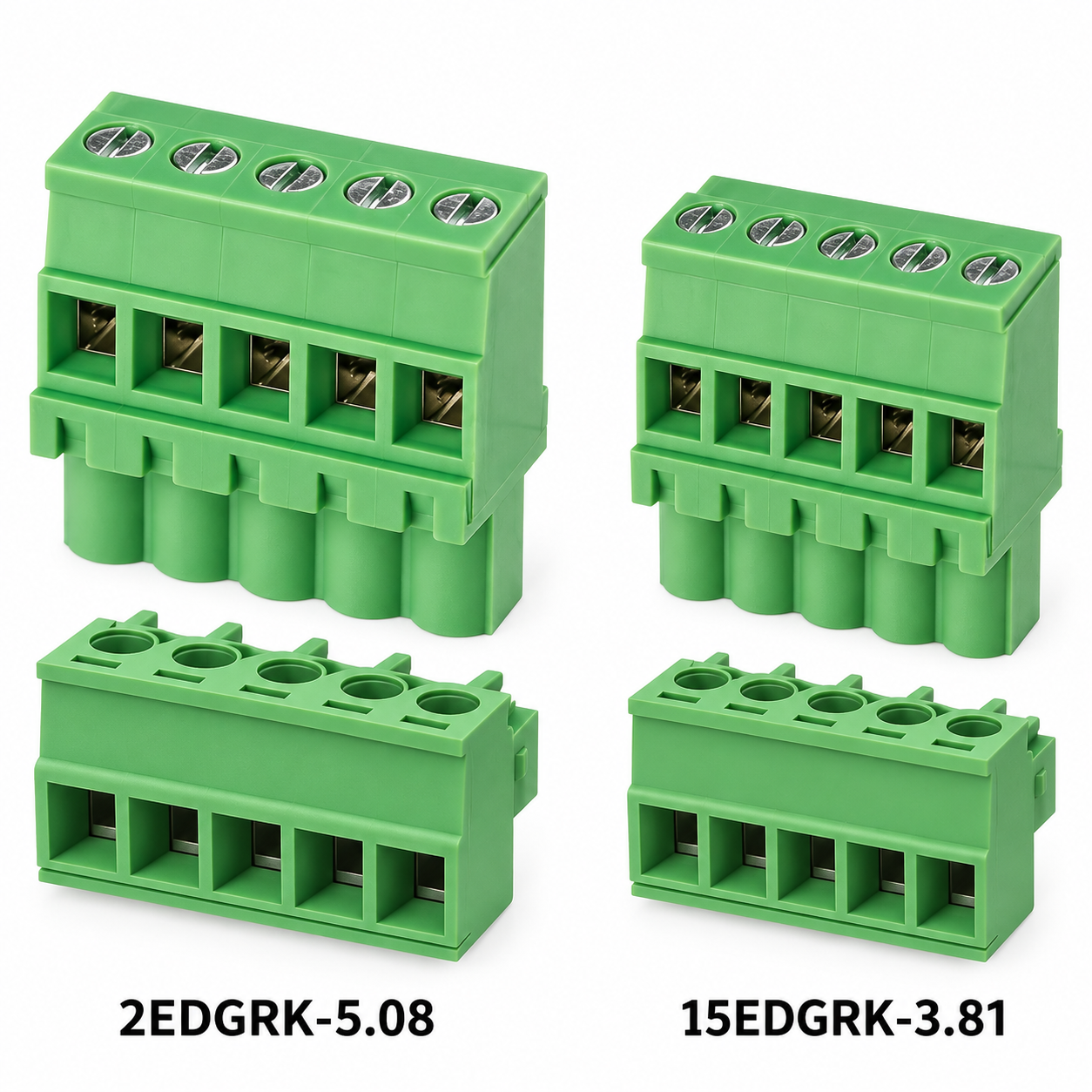

2EDGRK-5.08 và 15EDGRK-3.81 là dòng Pluggable Terminal Block dạng đực–cái, sử dụng cơ cấu Screw Clamp để cố định dây và có thể tháo lắp nhanh mà không cần hàn.
Sản phẩm phù hợp cho PLC, module I/O, tủ điện, máy tự động hóa, sensor, relay, nguồn điều khiển và các thiết bị công nghiệp. Hai dòng sử dụng chung nguyên lý kết nối, khác nhau chủ yếu ở pitch, dòng tải và dải tiết diện dây.
| Dòng sản phẩm |
2EDGRK / 15EDGRK |
| Loại |
Pluggable Terminal Block |
| Kiểu kết nối |
Male / Female |
| Đấu dây |
Screw Clamp |
| Số cực |
2P–24P |
| Vật liệu vỏ |
PA66 |
| Cấp chống cháy |
UL94 V-0 |
| Tiếp điểm |
Hợp kim đồng / Brass, bề mặt mạ thiếc |
| Ứng dụng |
PLC / Control Panel / Automation / I/O / Sensor / Relay |
| Giá |
Liên hệ |
Đặc Điểm Nổi Bật
- Đầu nối dạng cắm rút đực–cái, thuận tiện khi tháo lắp thiết bị.
- Không cần hàn dây.
- Cố định dây bằng vít Screw Clamp.
- Tháo lắp nhanh khi bảo trì hoặc thay module.
- Nhiều lựa chọn số cực từ 2P đến 24P.
- Có hai pitch phổ biến: 5.08 mm và 3.81 mm.
- Vỏ PA66 chống cháy UL94 V-0.
- Tiếp điểm kim loại mạ thiếc.
- Phù hợp dây cứng và dây mềm.
- Dễ tích hợp trong tủ điện và máy tự động hóa.
Danh Mục Quy Cách

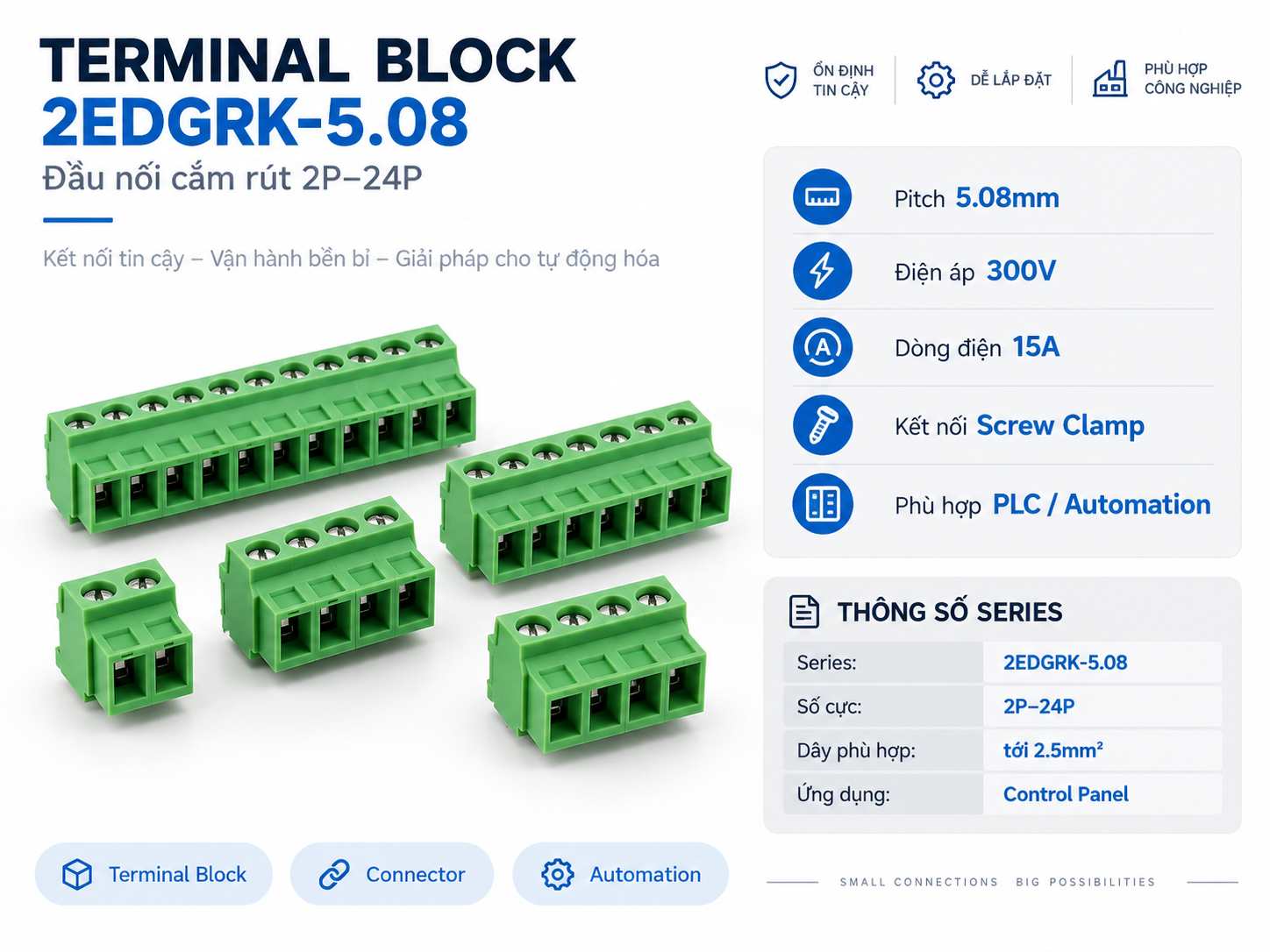

2EDGRK-5.08
| Thông số |
Giá trị |
| Pitch |
5.08 mm |
| Số cực |
2P–24P |
| Điện áp định mức |
300 V UL |
| Dòng điện định mức |
15 A UL |
| Dòng IEC |
Tới 20 A |
| Tiết diện dây |
Tới khoảng 2.5 mm² |
| Dải AWG |
28–14 AWG |
2EDGRK-5.08 phù hợp với các mạch cần dòng tải cao hơn, sử dụng dây lớn hơn và cần khoảng cách chân rộng hơn.
15EDGRK-3.81
| Thông số |
Giá trị |
| Pitch |
3.81 mm |
| Số cực |
2P–24P |
| Điện áp định mức |
300 V |
| Dòng điện định mức |
8 A |
| Tiết diện dây |
0.2–1.5 mm² |
| Dải AWG |
28–16 AWG |
| Chiều dài tuốt dây |
Khoảng 6–7 mm |
15EDGRK-3.81 phù hợp với các ứng dụng tín hiệu, điều khiển và thiết bị có không gian lắp đặt nhỏ.
Bảng So Sánh Nhanh
| Thông số |
2EDGRK-5.08 |
15EDGRK-3.81 |
| Pitch |
5.08 mm |
3.81 mm |
| Điện áp |
300 V UL |
300 V |
| Dòng điện |
15 A UL |
8 A |
| Dây phù hợp |
Tới khoảng 2.5 mm² |
0.2–1.5 mm² |
| AWG |
28–14 |
28–16 |
| Số cực |
2P–24P |
2P–24P |
| Kích thước |
Lớn hơn |
Nhỏ gọn hơn |
| Ứng dụng chính |
Power / Control |
Signal / Control |

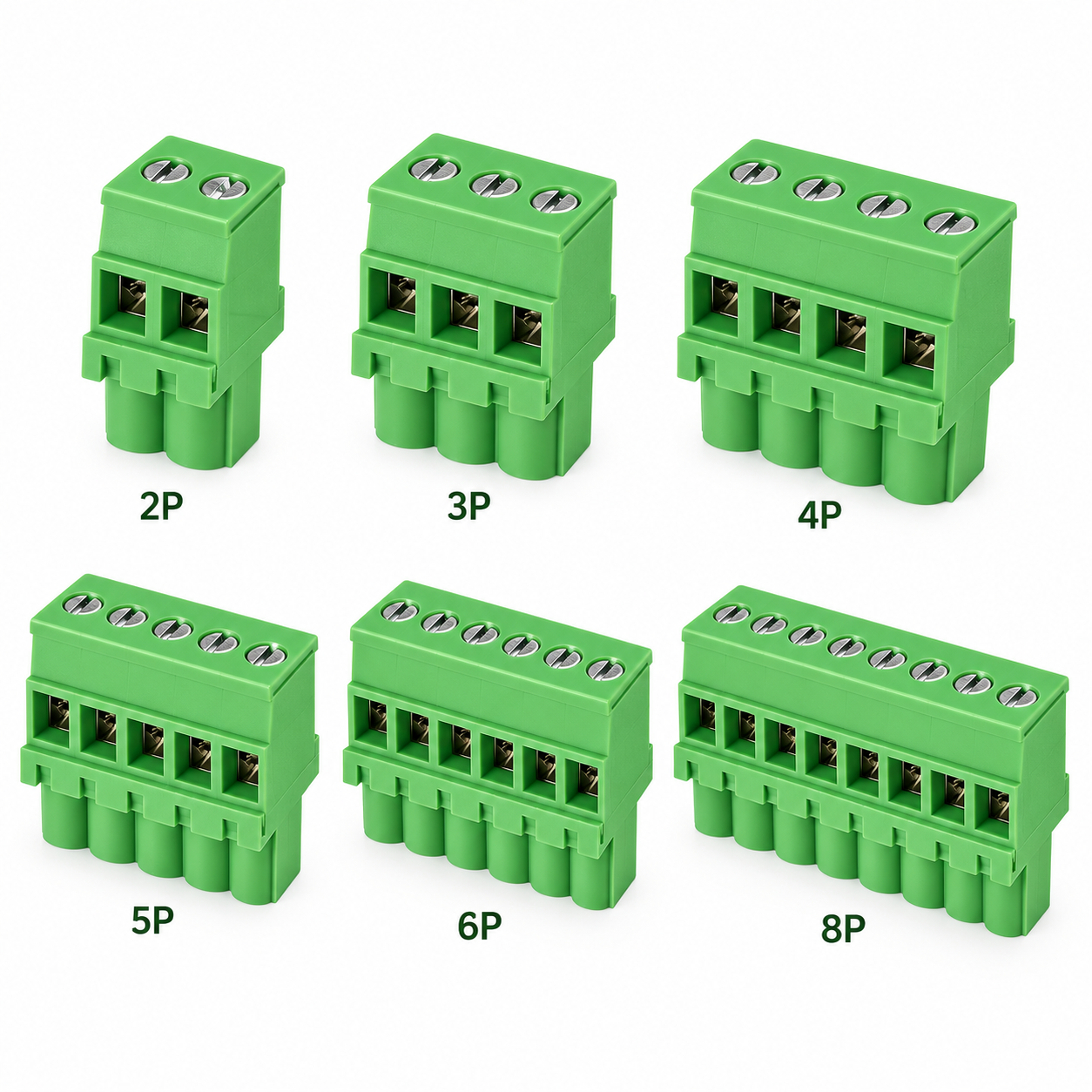

Các Quy Cách Số Cực
Sản phẩm có nhiều lựa chọn số cực:
2P / 3P / 4P / 5P / 6P / 7P / 8P / 9P / 10P / 11P / 12P / 13P / 14P / 15P / 16P / 17P / 18P / 20P / 22P / 24P
P = Pole = số cực kết nối.
Ví dụ:
- 6P = 6 đường điện độc lập.
- Có thể bố trí cho +24V, 0V, Signal, Sensor, Output hoặc Common.
Nguyên Lý Kết Nối

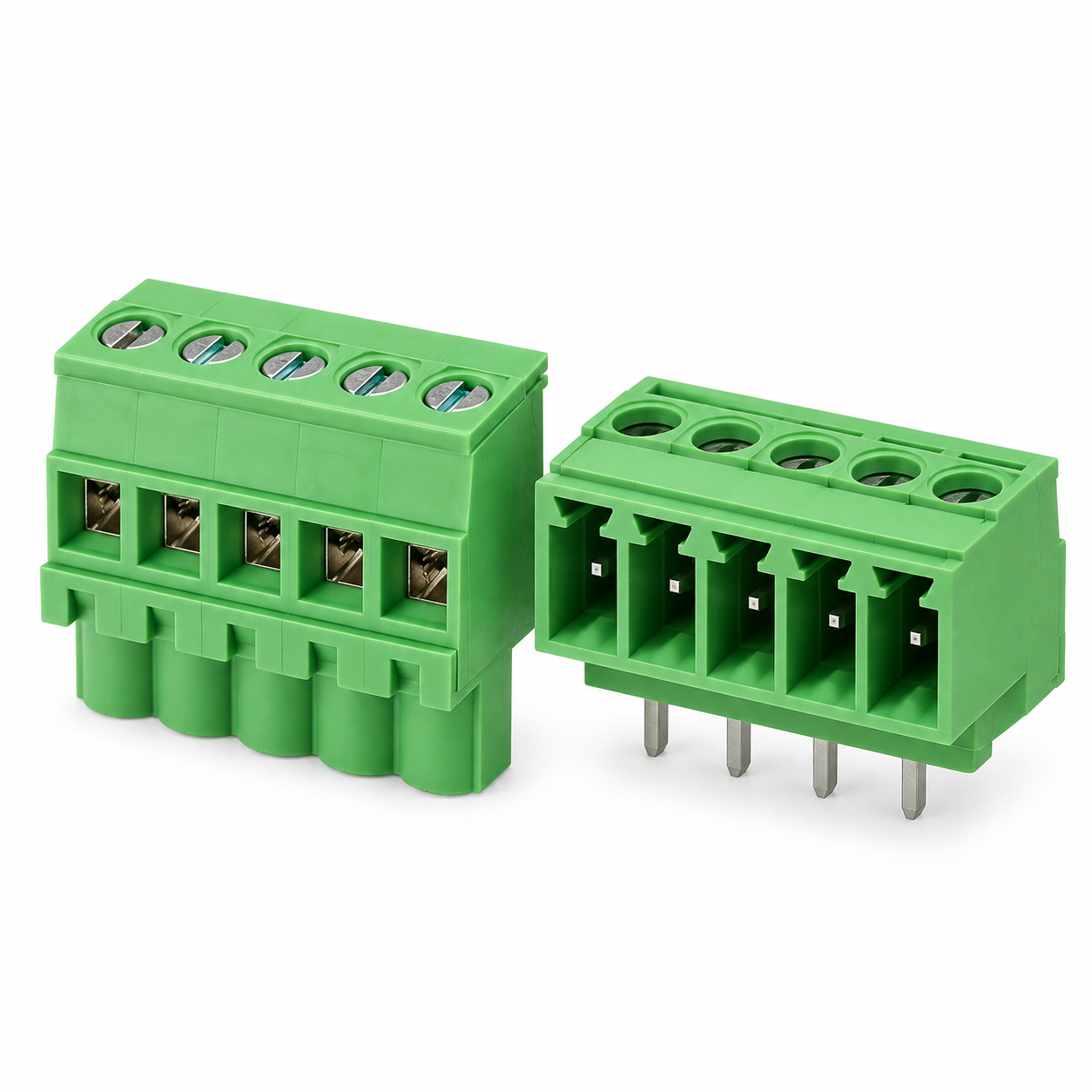

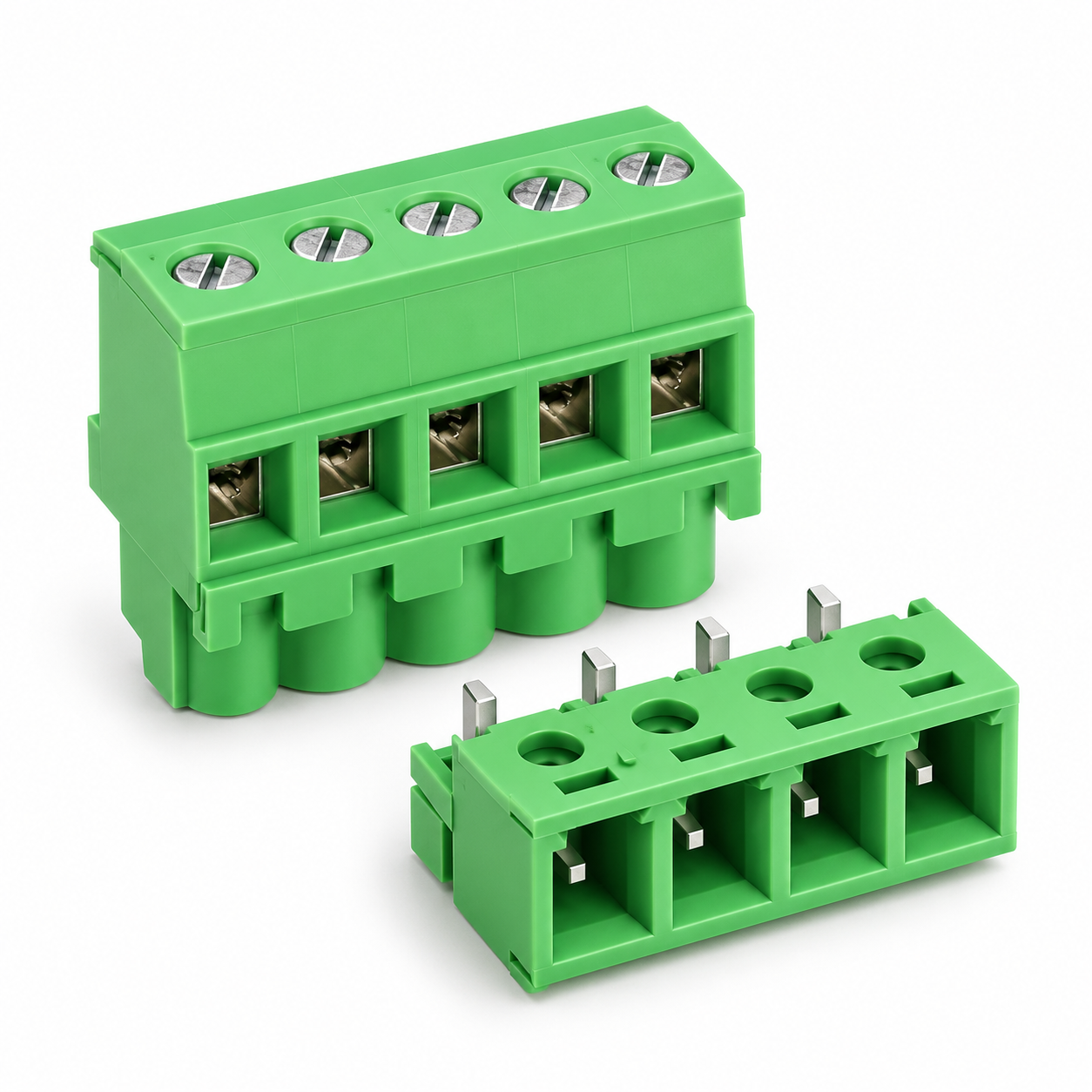

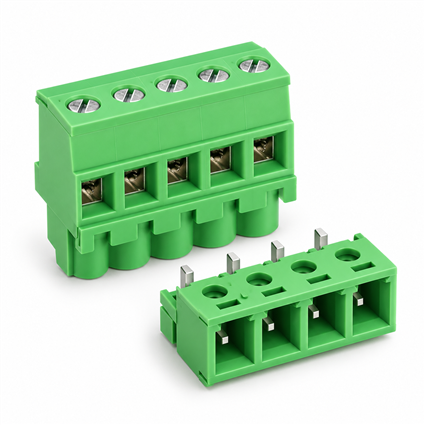

Một bộ terminal hoàn chỉnh gồm phần đực và phần cái kết nối với nhau theo cơ cấu cắm rút.
Dây điện → Terminal Male ⇄ Terminal Female → Dây điện

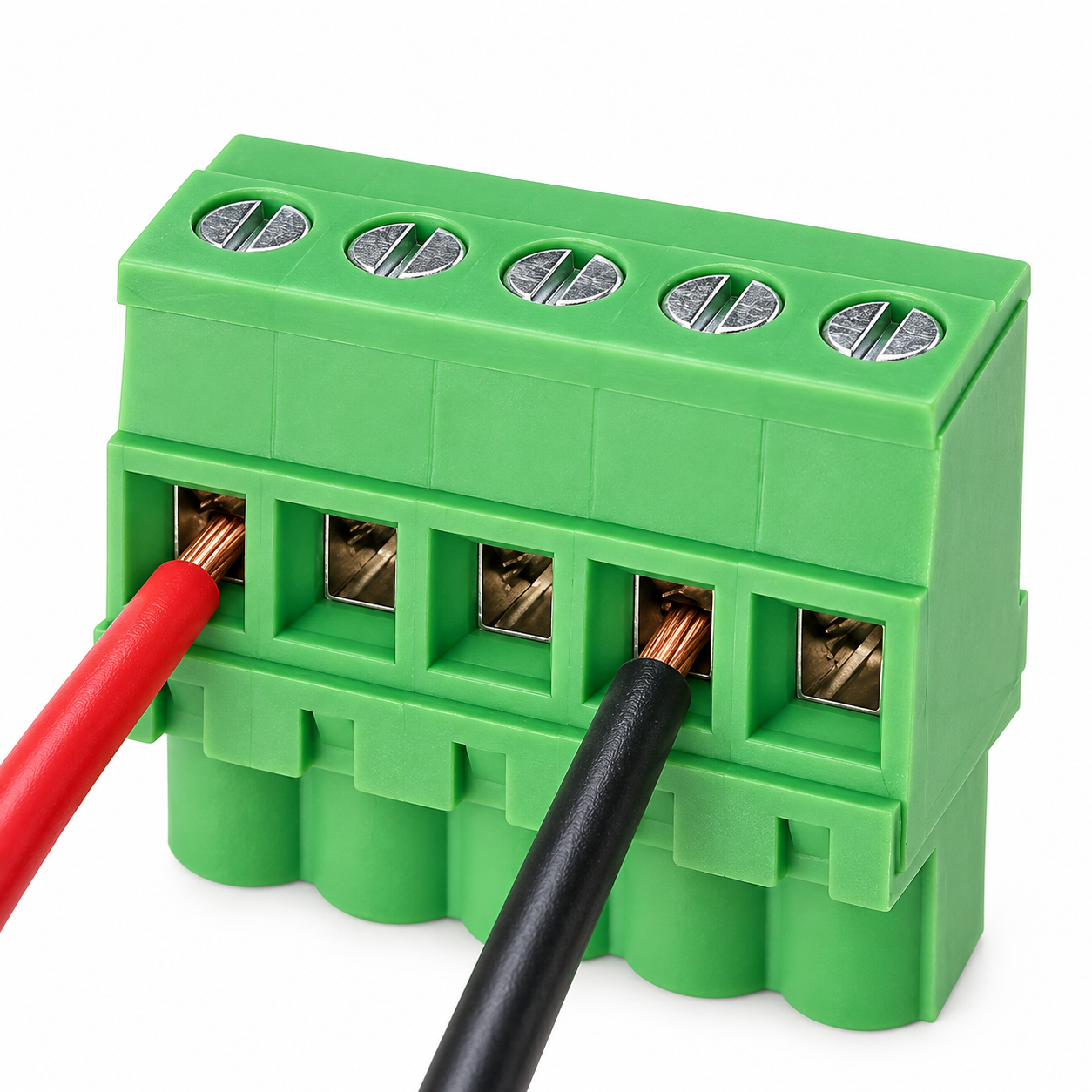

Dây được cố định bằng vít trên từng đầu terminal. Khi cần tháo thiết bị, chỉ cần rút hai connector ra khỏi nhau mà không phải tháo từng dây.
Quy trình đấu dây:
Tuốt dây → Đưa dây vào terminal → Siết vít → Cắm hai đầu connector
Ứng Dụng
- PLC.
- Module I/O.
- Sensor.
- Relay.
- Solenoid Valve.
- Control Panel.
- HMI.
- Machine Vision.
- Robot Cell.
- Máy lắp ráp tự động.
- Máy kiểm tra.
- Thiết bị sản xuất công nghiệp.
Ưu điểm ứng dụng: Đặc biệt phù hợp với các cụm thiết bị cần tháo rời, thay thế hoặc bảo trì nhanh mà không muốn tháo lại toàn bộ dây.
Cách Lựa Chọn
| Tiêu chí |
2EDGRK-5.08 |
15EDGRK-3.81 |
| Dòng tải |
Cao hơn |
Thấp hơn |
| Tiết diện dây |
Dây lớn hơn |
Dây nhỏ hơn |
| Không gian lắp đặt |
Không quá hạn chế |
Phù hợp không gian nhỏ |
| Mật độ connector |
Trung bình |
Cao |
| Ứng dụng |
Power / Control |
Signal / Control |
Chọn số P theo số đường dây:
4 đường → 4P
6 đường → 6P
12 đường → 12P
Thông Số Kỹ Thuật Chung
| Thông số |
Giá trị |
| Loại |
Pluggable Terminal Block |
| Series |
2EDGRK / 15EDGRK |
| Kiểu kết nối |
Male / Female |
| Pitch |
5.08 mm / 3.81 mm |
| Số cực |
2P–24P |
| Phương pháp đấu dây |
Screw Clamp |
| Housing |
PA66 |
| Flame Rating |
UL94 V-0 |
| Contact |
Copper Alloy / Brass |
| Bề mặt tiếp điểm |
Tin Plated |
| Ứng dụng |
Industrial Control / Automation |
Câu Hỏi Thường Gặp
1. Terminal này có cần hàn dây không? Không. Dây được cố định bằng vít Screw Clamp.
2. Có bao nhiêu số cực? Có nhiều lựa chọn từ 2P đến 24P.
3. 2EDGRK-5.08 chịu dòng bao nhiêu? Thông số tham khảo khoảng 15 A / 300 V theo UL; một số cấu hình IEC có thể đạt dòng cao hơn.
4. 15EDGRK-3.81 chịu dòng bao nhiêu? Thông số tham khảo khoảng 8 A / 300 V.
5. Có thể dùng cho PLC không? Có. Sản phẩm phù hợp với PLC, I/O, sensor, relay và các thiết bị điều khiển công nghiệp.
6. Dòng nào nhỏ gọn hơn? 15EDGRK-3.81 nhỏ gọn hơn nhờ pitch 3.81 mm.
7. Dòng nào phù hợp dây lớn hơn? 2EDGRK-5.08 phù hợp hơn với dây có tiết diện lớn và dòng tải cao hơn.
Kết Luận
2EDGRK-5.08 và 15EDGRK-3.81 là hai dòng terminal block cắm rút phù hợp với các hệ thống điện công nghiệp cần đấu dây nhanh, tháo lắp thuận tiện và bảo trì dễ dàng.
Dòng 5.08 mm phù hợp với mạch có dòng tải cao và dây lớn hơn, trong khi dòng 3.81 mm phù hợp với các ứng dụng nhỏ gọn, nhiều tín hiệu và mật độ connector cao.
Với các lựa chọn từ 2P đến 24P, sản phẩm đáp ứng tốt nhu cầu kết nối trong PLC, Control Panel, Machine Vision, Robot và các hệ thống Automation.
Lưu ý kỹ thuật: Điện áp, dòng điện, dải dây và vật liệu có thể thay đổi tùy nhà sản xuất hoặc phiên bản cụ thể. Khi chốt đơn hàng nên đối chiếu datasheet của đúng model trước khi sử dụng trong ứng dụng thực tế.
