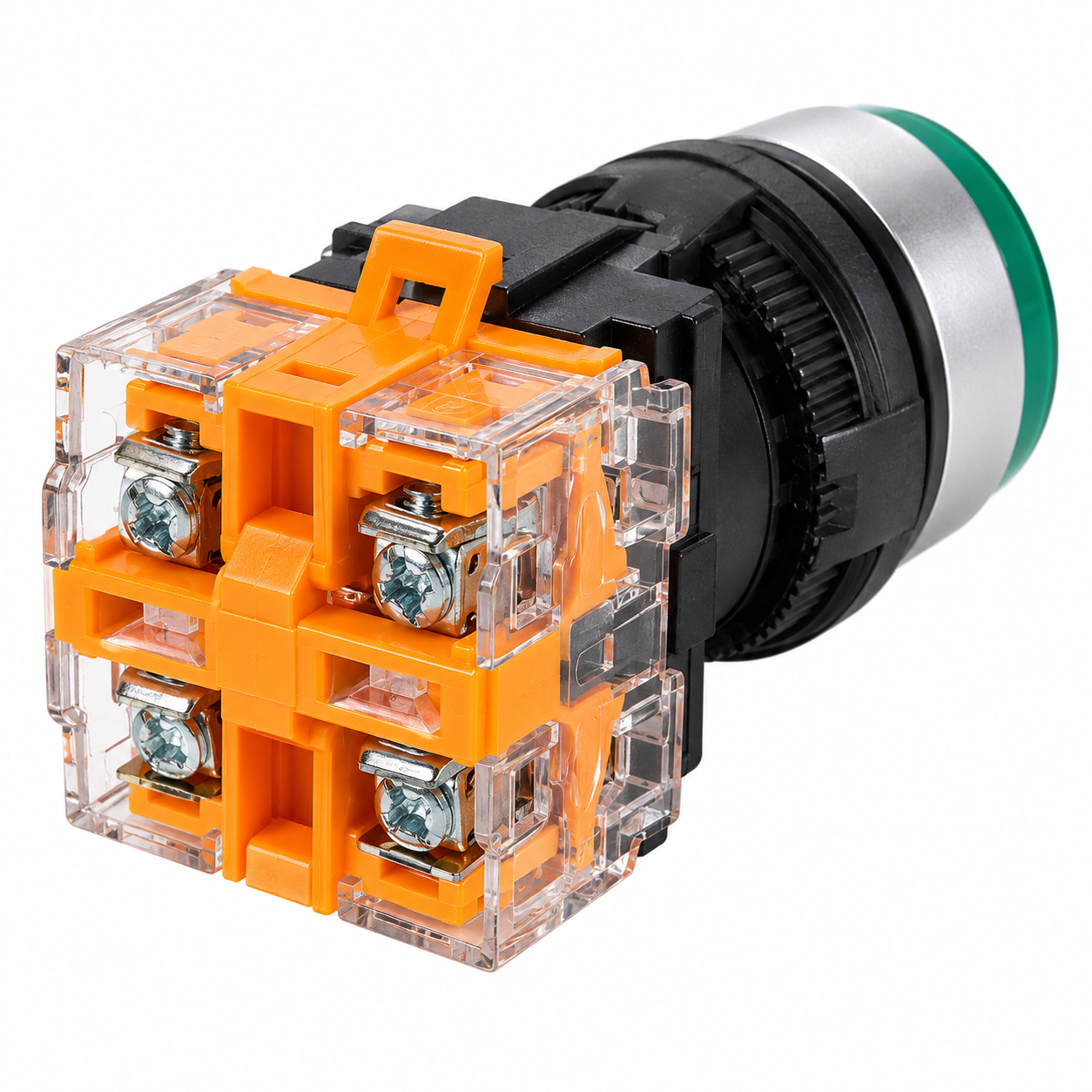

Nút Nhấn Công Nghiệp LA38 Series 22mm – Push Button / Selector Switch / Emergency Stop
LA38 Series 22mm là dòng thiết bị điều khiển panel công nghiệp dùng cho tủ điện, máy tự động hóa, PLC, máy CNC, conveyor, robot cell và nhiều hệ thống điều khiển máy móc.
Dòng sản phẩm có nhiều cấu hình như nút nhấn phẳng, nút tự giữ, nút đầu nấm, công tắc xoay 2 vị trí / 3 vị trí, loại tự trả về và nút dừng khẩn Emergency Stop. Sản phẩm sử dụng chuẩn lỗ lắp 22 mm, có nhiều màu sắc và tùy chọn tiếp điểm 1NO1NC / 2NO / 2NC.
| Series |
LA38 |
| Loại |
Industrial Push Button / Selector Switch / Emergency Stop |
| Đường kính lắp đặt |
22 mm |
| Kiểu thao tác |
Nhấn / Xoay / Dừng khẩn |
| Tiếp điểm |
1NO1NC / 2NO / 2NC |
| Màu |
Đỏ / Xanh lá / Vàng / Xanh dương / Trắng / Đen |
| Ứng dụng |
Control Panel / PLC / Machine Control / Automation |
| Giá |
Liên hệ |
Đặc Điểm Nổi Bật
- Chuẩn lắp đặt 22 mm.
- Nhiều kiểu điều khiển trong cùng một series.
- Có loại nhấn nhả, tự giữ, đầu nấm, xoay chọn và Emergency Stop.
- Nhiều màu nhận biết trạng thái.
- Có tùy chọn 1NO1NC / 2NO / 2NC.
- Dễ lắp trên tủ điện và bảng điều khiển.
- Phù hợp với PLC, relay và mạch điều khiển công nghiệp.
- Thiết kế nhỏ gọn, dễ thay thế.
- Phù hợp cho máy tự động, máy CNC và dây chuyền sản xuất.
Danh Mục Sản Phẩm

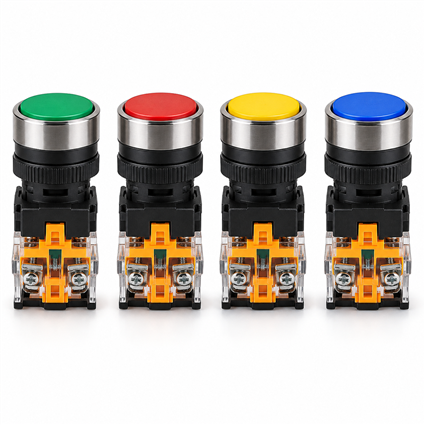

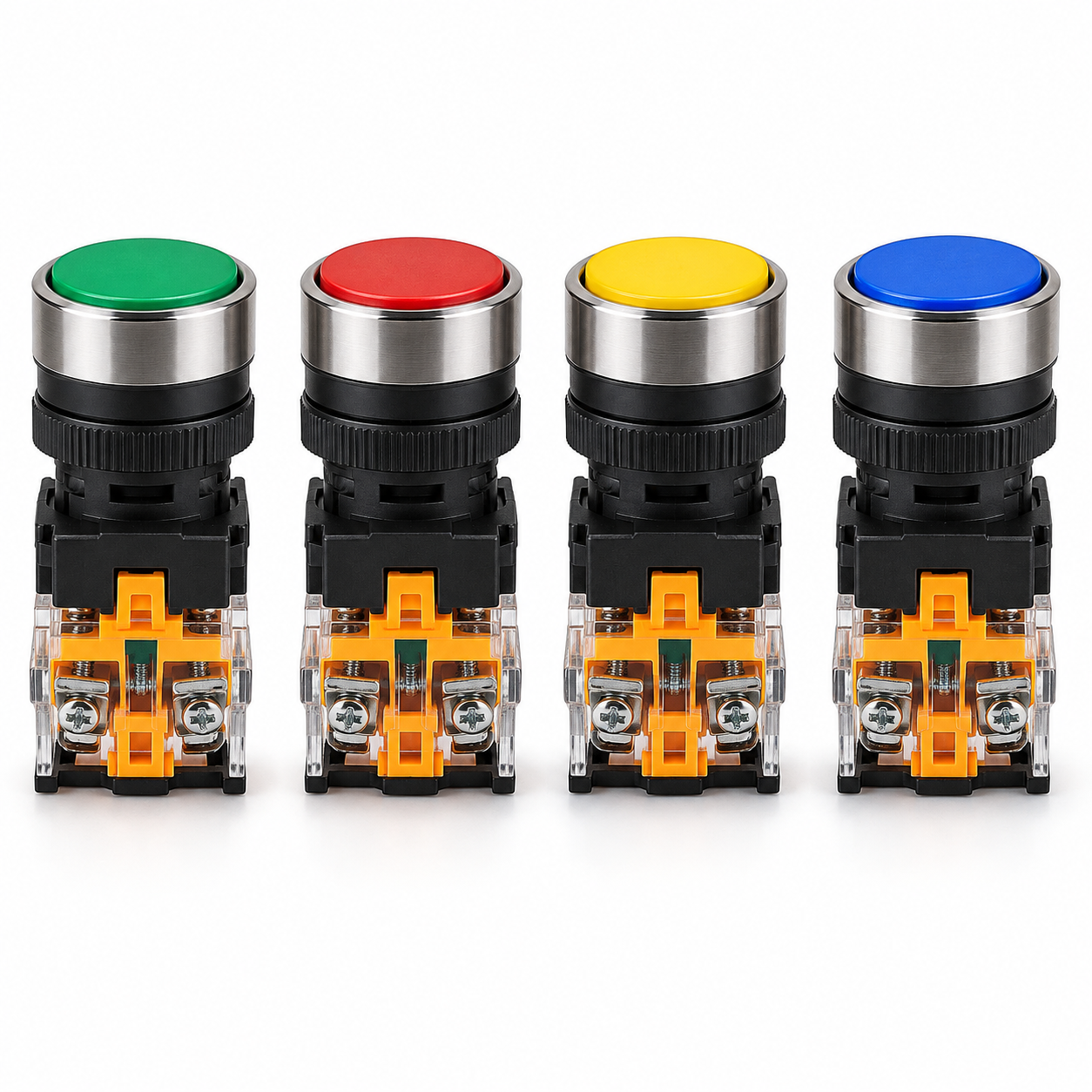

1. Nút Nhấn Phẳng Nhấn Nhả
Dùng cho các thao tác Start / Reset / Jog / Manual Control.
| Model |
Tiếp điểm |
Kiểu hoạt động |
Ứng dụng |
| LA38-11 |
1NO1NC |
Nhấn nhả |
Start / Reset / Manual |
| LA38-20 |
2NO |
Nhấn nhả |
Start / Command |
| LA38-02 |
2NC |
Nhấn nhả |
Stop / Interlock |
Màu phổ biến: Đỏ / Xanh lá / Vàng / Xanh dương / Trắng / Đen.
2. Nút Nhấn Phẳng Tự Giữ
Dùng cho các thao tác cần giữ trạng thái sau khi nhấn.
| Model |
Tiếp điểm |
Kiểu hoạt động |
Ứng dụng |
| LA38-11S |
1NO1NC |
Tự giữ |
ON / OFF / Giữ lệnh |
| LA38-20S |
2NO |
Tự giữ |
Chạy tay / Chọn chế độ |
3. Nút Nhấn Đầu Nấm
Thiết kế đầu nút lớn, dễ thao tác và dễ nhận biết trên panel.
| Model |
Tiếp điểm |
Kiểu đầu |
Ứng dụng |
| LA38-11M |
1NO1NC |
Đầu nấm nhấn nhả |
Stop / Reset |
| LA38-11MS |
1NO1NC |
Đầu nấm tự giữ |
Giữ trạng thái / Stop |
4. Công Tắc Xoay 2 Vị Trí – Tay Ngắn
Dùng để chọn chế độ làm việc 2 vị trí như AUTO / MANUAL, ON / OFF hoặc LOCAL / REMOTE.
| Model |
Vị trí |
Tiếp điểm |
Ứng dụng |
| LA38-11X2 |
2 |
1NO1NC |
AUTO / MANUAL |
| LA38-20X2 |
2 |
2NO |
ON / OFF |
5. Công Tắc Xoay 3 Vị Trí – Tay Ngắn
Dùng cho các chế độ cần 3 vị trí lựa chọn.
| Model |
Vị trí |
Tiếp điểm |
Ứng dụng |
| LA38-11X3 |
3 |
1NO1NC |
LEFT / STOP / RIGHT |
| LA38-20X3 |
3 |
2NO |
LOW / OFF / HIGH |
6. Công Tắc Xoay 2 Vị Trí – Tay Dài
| Model |
Vị trí |
Tiếp điểm |
Đặc điểm |
| LA38-11CX2 |
2 |
1NO1NC |
Tay xoay dài, dễ thao tác |
| LA38-20CX2 |
2 |
2NO |
Tay xoay dài, dễ quan sát |
7. Công Tắc Xoay 3 Vị Trí – Tay Dài
| Model |
Vị trí |
Tiếp điểm |
Đặc điểm |
| LA38-11CX3 |
3 |
1NO1NC |
Tay xoay dài |
| LA38-20CX3 |
3 |
2NO |
Phù hợp vị trí cần thao tác rõ ràng |
8. Công Tắc Xoay Tự Trả Về
Dùng cho các ứng dụng cần xoay sang vị trí tác động rồi tự hồi về.
| Model |
Kiểu |
Vị trí |
Ứng dụng |
| LA38-11X22 |
Tay ngắn |
2 vị trí, tự trả |
Jog / Inch |
| LA38-11CX22 |
Tay dài |
2 vị trí, tự trả |
Điều khiển tạm thời |
| LA38-20X33 |
Tay ngắn |
3 vị trí, tự trả |
Forward / Reverse |
| LA38-20CX33 |
Tay dài |
3 vị trí, tự trả |
Điều khiển hồi vị trung tâm |

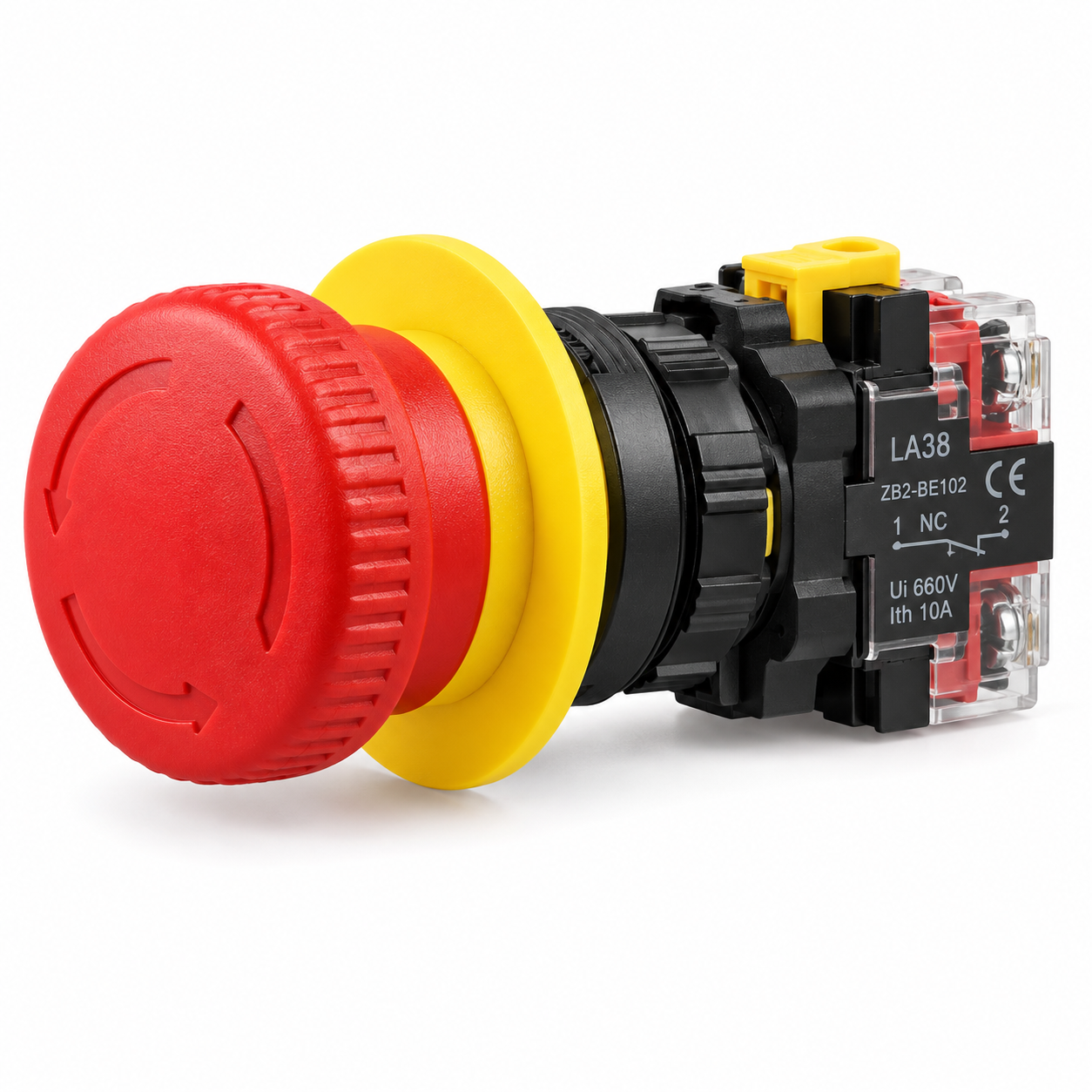

9. Nút Dừng Khẩn Emergency Stop
Dùng để dừng máy khẩn cấp khi có sự cố.
| Model |
Kiểu đầu |
Tiếp điểm |
Ứng dụng |
| LA38-11ZS |
Đầu nấm đỏ |
1NO1NC |
Emergency Stop |
| LA38-11ZS STOP |
Đầu nấm đỏ, dễ nhận biết |
1NO1NC |
Dừng máy khẩn cấp |
Cách Đọc Model
Cấu trúc tên model thường theo logic:
LA38 + cấu hình tiếp điểm + kiểu đầu nút / kiểu thao tác
| Model |
Ý nghĩa |
| LA38-11 |
LA38 Series, 1NO + 1NC |
| LA38-20 |
2NO |
| LA38-02 |
2NC |
| LA38-11S |
S = nút nhấn tự giữ |
| LA38-11M |
M = đầu nấm |
| LA38-11MS |
MS = đầu nấm tự giữ |
| LA38-11X2 |
X2 = công tắc xoay 2 vị trí |
| LA38-11X3 |
X3 = công tắc xoay 3 vị trí |
| LA38-11CX2 / CX3 |
CX = công tắc xoay tay dài |
| LA38-11ZS |
ZS = Emergency Stop |
Bảng Phân Loại Nhanh
| Nhóm sản phẩm |
Model tiêu biểu |
Chức năng |
| Nút nhấn phẳng nhấn nhả |
LA38-11 / 20 / 02 |
Start / Reset / Manual |
| Nút nhấn phẳng tự giữ |
LA38-11S / 20S |
ON/OFF / Giữ lệnh |
| Nút đầu nấm |
LA38-11M / 11MS |
Stop / Reset |
| Xoay 2 vị trí tay ngắn |
LA38-11X2 / 20X2 |
Chọn 2 chế độ |
| Xoay 3 vị trí tay ngắn |
LA38-11X3 / 20X3 |
Chọn 3 chế độ |
| Xoay 2 vị trí tay dài |
LA38-11CX2 / 20CX2 |
Chọn 2 chế độ |
| Xoay 3 vị trí tay dài |
LA38-11CX3 / 20CX3 |
Chọn 3 chế độ |
| Xoay tự trả về |
X22 / CX22 / X33 / CX33 |
Jog / Hồi vị |
| Emergency Stop |
LA38-11ZS / 11ZS STOP |
Dừng khẩn cấp |
Ứng Dụng
- Tủ điện điều khiển.
- PLC Panel.
- Máy CNC.
- Máy lắp ráp.
- Machine Vision.
- Conveyor.
- Robot Cell.
- Packaging Machine.
- AOI / Inspection Machine.
- Hệ thống Start / Stop.
- Chọn chế độ Auto / Manual.
- Điều khiển chiều quay.
- Dừng khẩn cấp máy.
Cách Lựa Chọn
Khi chọn sản phẩm LA38, cần xác định 4 yếu tố chính:
- Kiểu thao tác: nút nhấn phẳng / đầu nấm / công tắc xoay / Emergency Stop.
- Kiểu hoạt động: nhấn nhả / tự giữ / tự trả về.
- Cấu hình tiếp điểm: 1NO1NC / 2NO / 2NC.
- Màu sắc: đỏ / xanh lá / vàng / xanh dương / trắng / đen.
Ví dụ lựa chọn:
Start màu xanh, nhấn nhả → LA38-11 màu xanh
Stop đầu nấm tự giữ → LA38-11MS
Auto / Manual bằng xoay 2 vị trí → LA38-11X2
Dừng khẩn cấp → LA38-11ZS STOP
Thông Số Kỹ Thuật Chung
| Thông số |
LA38 Series |
| Series |
LA38 |
| Kiểu lắp |
Panel Mount |

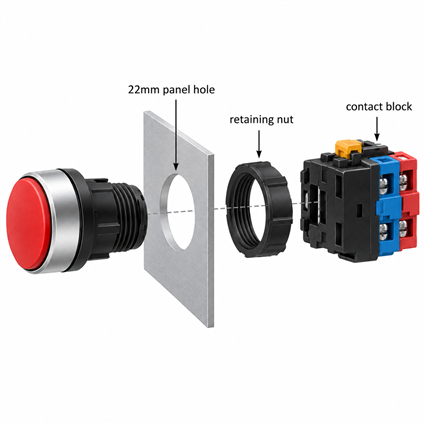

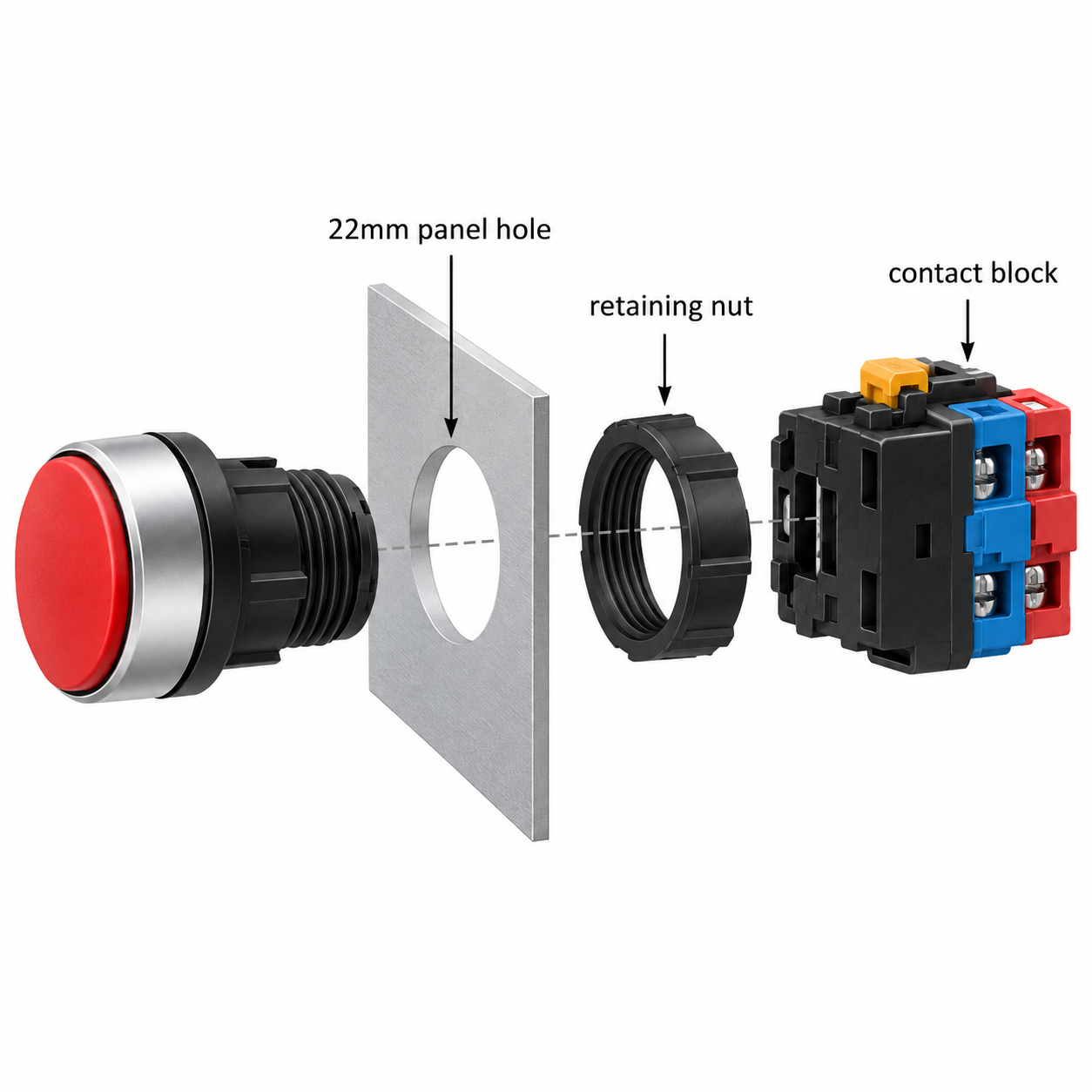

| Đường kính lỗ lắp |
22 mm |
| Loại sản phẩm |
Push Button / Selector Switch / Emergency Stop |
| Màu sắc |
Red / Green / Yellow / Blue / White / Black |
| Cấu hình tiếp điểm |
1NO1NC / 2NO / 2NC |
| Kiểu thao tác |
Momentary / Maintained / Spring Return |
| Kiểu đầu |
Flat / Mushroom / Selector / Emergency Stop |
| Ứng dụng |
Control Panel / Automation |
So Sánh Nhanh Các Dòng
| Dòng |
Ưu điểm chính |
Ứng dụng |
| Nút nhấn phẳng |
Đơn giản, phổ biến |
Start / Reset |
| Nút tự giữ |
Giữ trạng thái sau khi nhấn |
ON / OFF |
| Nút đầu nấm |
Dễ thao tác, dễ nhìn |
Stop / Reset |
| Xoay 2 vị trí |
Chọn 2 chế độ |
Auto / Manual |
| Xoay 3 vị trí |
Chọn 3 trạng thái |
FWD / STOP / REV |
| Tự trả về |
Tác động tạm thời |
Jog / Inch |
| Emergency Stop |
Dừng khẩn cấp |
An toàn máy |
Câu Hỏi Thường Gặp
LA38 Series lắp lỗ bao nhiêu? 22 mm.
LA38-11 là loại gì? Là nút nhấn có tiếp điểm 1NO1NC.
LA38-20 là loại gì? Là nút nhấn có tiếp điểm 2NO.
LA38-02 là loại gì? Là nút nhấn có tiếp điểm 2NC.
LA38-11S khác gì LA38-11? LA38-11S là loại tự giữ, còn LA38-11 là loại nhấn nhả.
LA38-11M là gì? Là nút nhấn đầu nấm.
LA38-11ZS dùng để làm gì? Dùng làm nút dừng khẩn Emergency Stop.
LA38-11X2 và LA38-11X3 khác nhau thế nào? X2 là xoay 2 vị trí; X3 là xoay 3 vị trí.
Dòng CX là gì? Là loại công tắc xoay tay dài.
Có dùng cho tủ điện PLC không? Có. Dòng LA38 phù hợp cho tủ điện và hệ thống Automation.
Kết Luận
LA38 Series 22mm là dòng thiết bị điều khiển panel đa dạng, bao gồm nút nhấn, nút tự giữ, nút đầu nấm, công tắc xoay và nút dừng khẩn.
Với nhiều model như LA38-11, LA38-20, LA38-02, LA38-11S, LA38-20S, LA38-11M, LA38-11MS, LA38-11X2, LA38-20X2, LA38-11X3, LA38-20X3, LA38-11CX2, LA38-20CX2, LA38-11CX3, LA38-20CX3 và LA38-11ZS, dòng sản phẩm đáp ứng tốt các nhu cầu Start / Stop / Reset / Selector / Emergency Stop trong tủ điện, máy công nghiệp và hệ thống Automation.
Lưu ý kỹ thuật: Cấu hình tiếp điểm, kiểu giữ, kiểu hồi vị, ký hiệu model và màu sắc có thể khác giữa các nhà sản xuất sử dụng mã LA38. Khi đặt hàng nên đối chiếu hình dạng thực tế và datasheet của đúng model.
