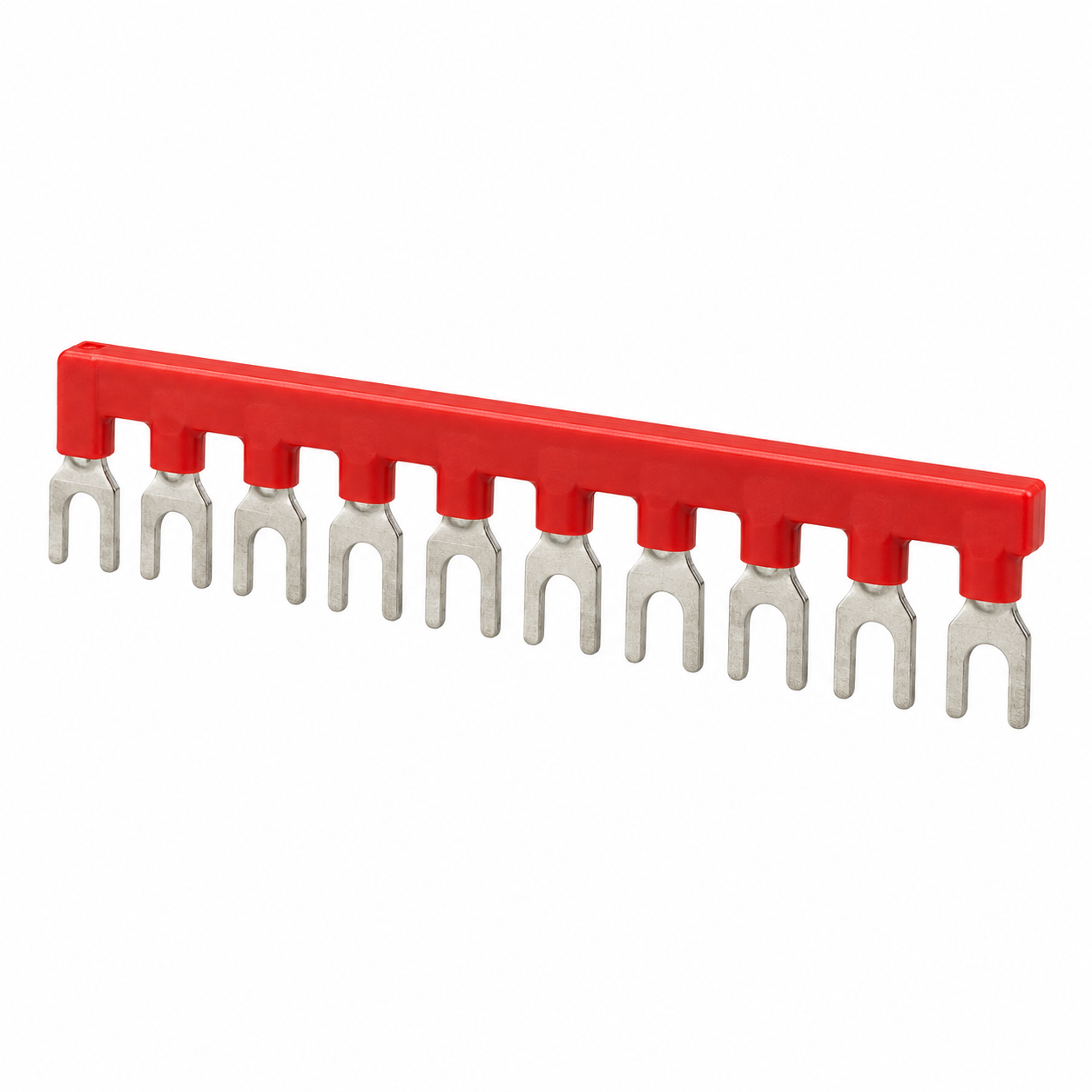

Thanh Nối Tắt Cầu Đấu TBR – TBR-5A / TBR-10A / TBR-20A / TBR-30A

Đặc Điểm Nổi Bật

• Thanh nối tắt chuyên dụng cho cầu đấu TBR.
• Phần dẫn điện bằng đồng.
• Có vỏ cách điện bảo vệ.
• Thiết kế dạng cắm cạnh.
• Nối nhiều terminal thành một bus chung.
• Giảm số lượng dây jumper trong tủ điện.
• Giúp hệ thống đấu dây gọn gàng.
• Lắp đặt nhanh và dễ tháo khi thay đổi cấu hình.
• Phù hợp phân phối nguồn DC24V.
• Phù hợp phân phối COM / 0V.
• Dùng cho tín hiệu chung PLC.
• Thích hợp cho hệ thống Automation.

Thanh Nối Tắt TBR Dùng Để Làm Gì?

Trong tủ điện thường có nhiều terminal cần được nối chung với cùng một nguồn. Nếu sử dụng dây điện thông thường, phải tạo nhiều dây jumper riêng lẻ giữa các cầu đấu.

Cách đấu này làm tăng số lượng dây, số điểm bấm cosse, thời gian thi công và không gian trong máng dây.

Ứng Dụng Phân Phối Nguồn DC24V

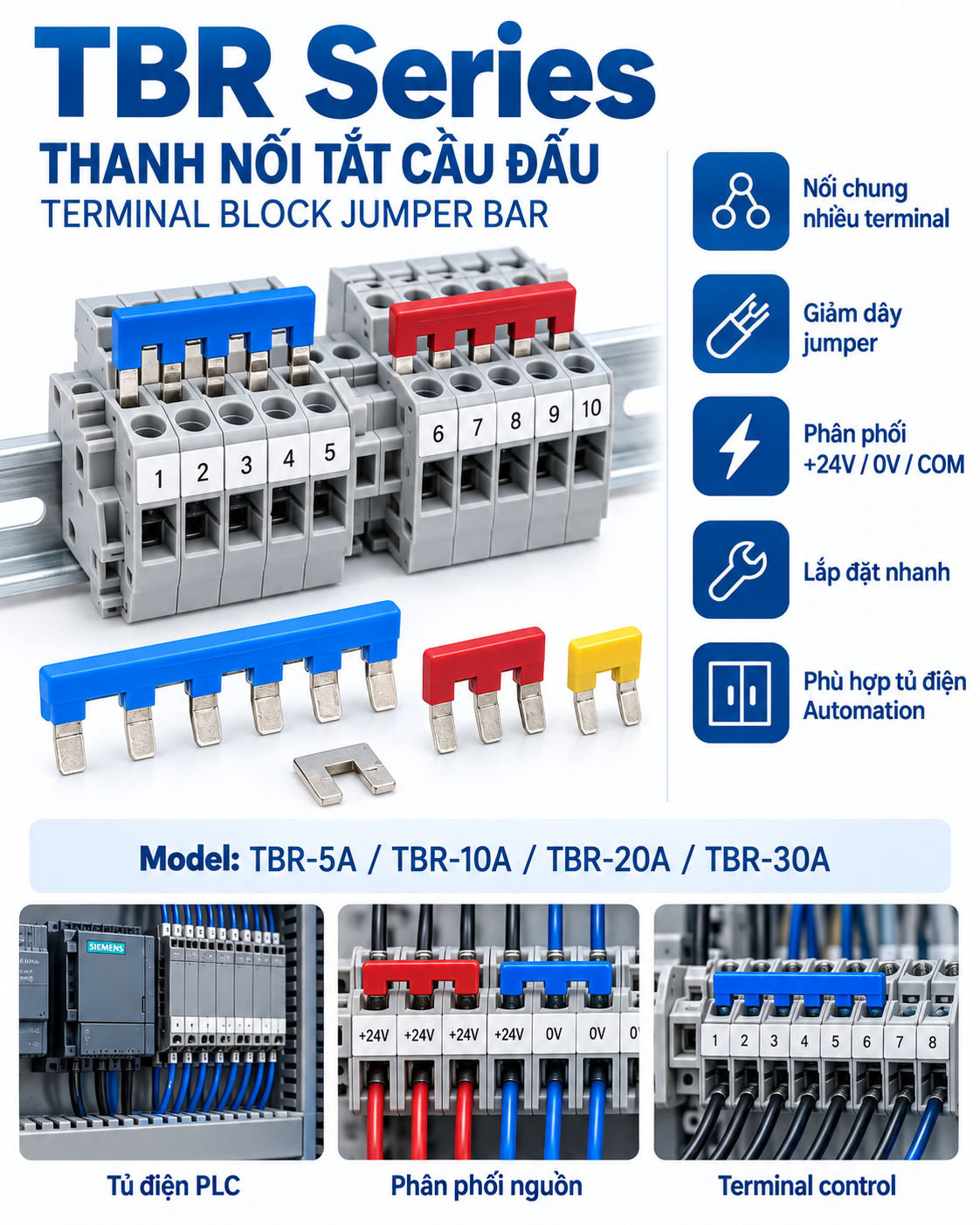

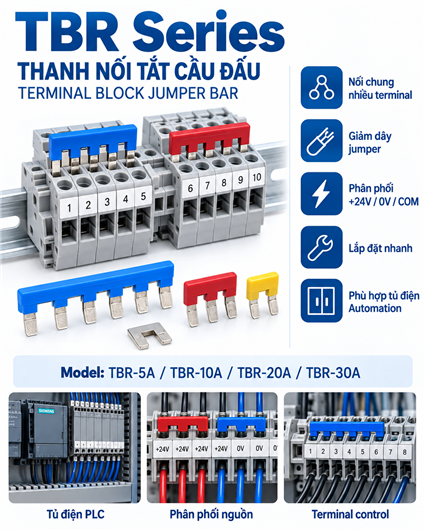

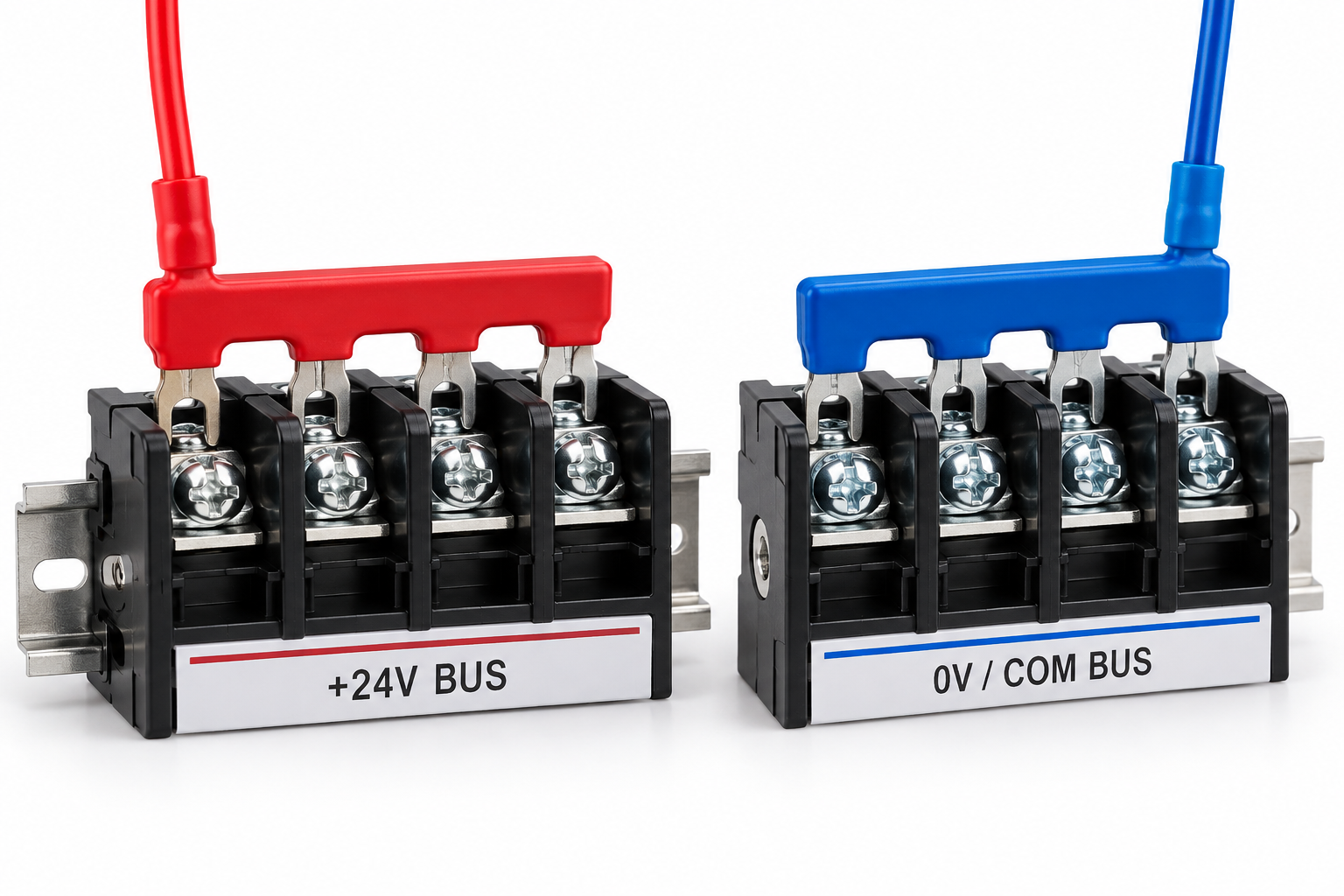

Đây là một trong những ứng dụng phổ biến nhất của thanh nối TBR. Khi nhiều sensor, relay, solenoid valve hoặc tín hiệu PLC cùng sử dụng nguồn +24V, có thể dùng dãy terminal TBR kết hợp jumper bar để tạo một bus nguồn chung.

Tương tự, có thể tạo 0V BUS / COM BUS để phân phối điểm chung cho hệ thống.

Giảm Dây Jumper Trong Tủ Điện

Cấu Tạo Thanh Nối TBR

Phần dẫn điện

Được chế tạo bằng đồng, đảm nhiệm việc dẫn điện giữa các terminal liền kề.

Vỏ cách điện

Bao quanh phần dẫn điện nhằm hạn chế chạm điện ngoài ý muốn, bảo vệ thanh dẫn, tăng độ an toàn khi lắp đặt và thao tác trong tủ điện.

Thiết kế cắm cạnh

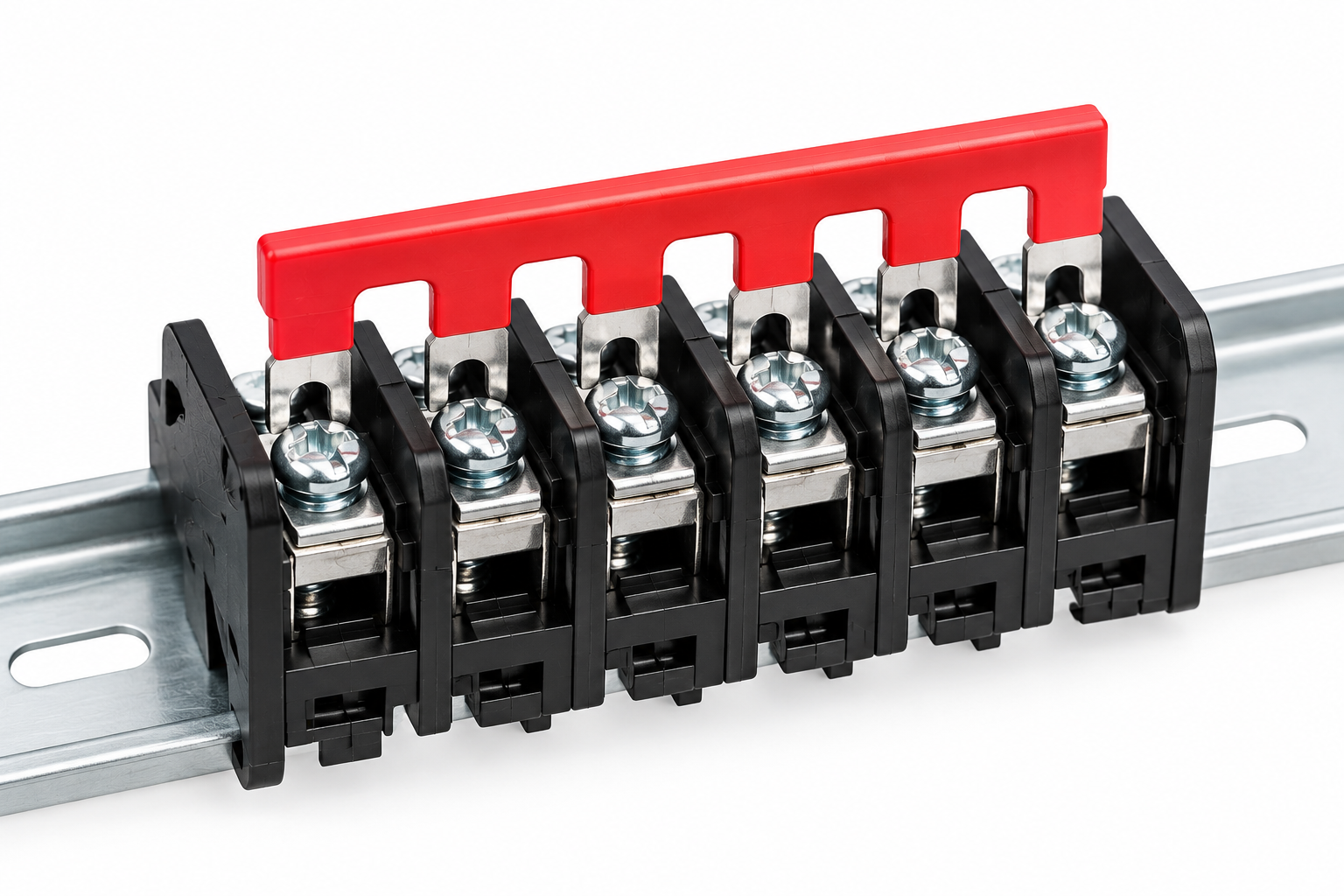

Thanh nối được thiết kế để lắp vào vị trí liên kết của các cầu đấu TBR nằm cạnh nhau, phù hợp với terminal dạng module gắn trên DIN Rail.

Danh Mục Model

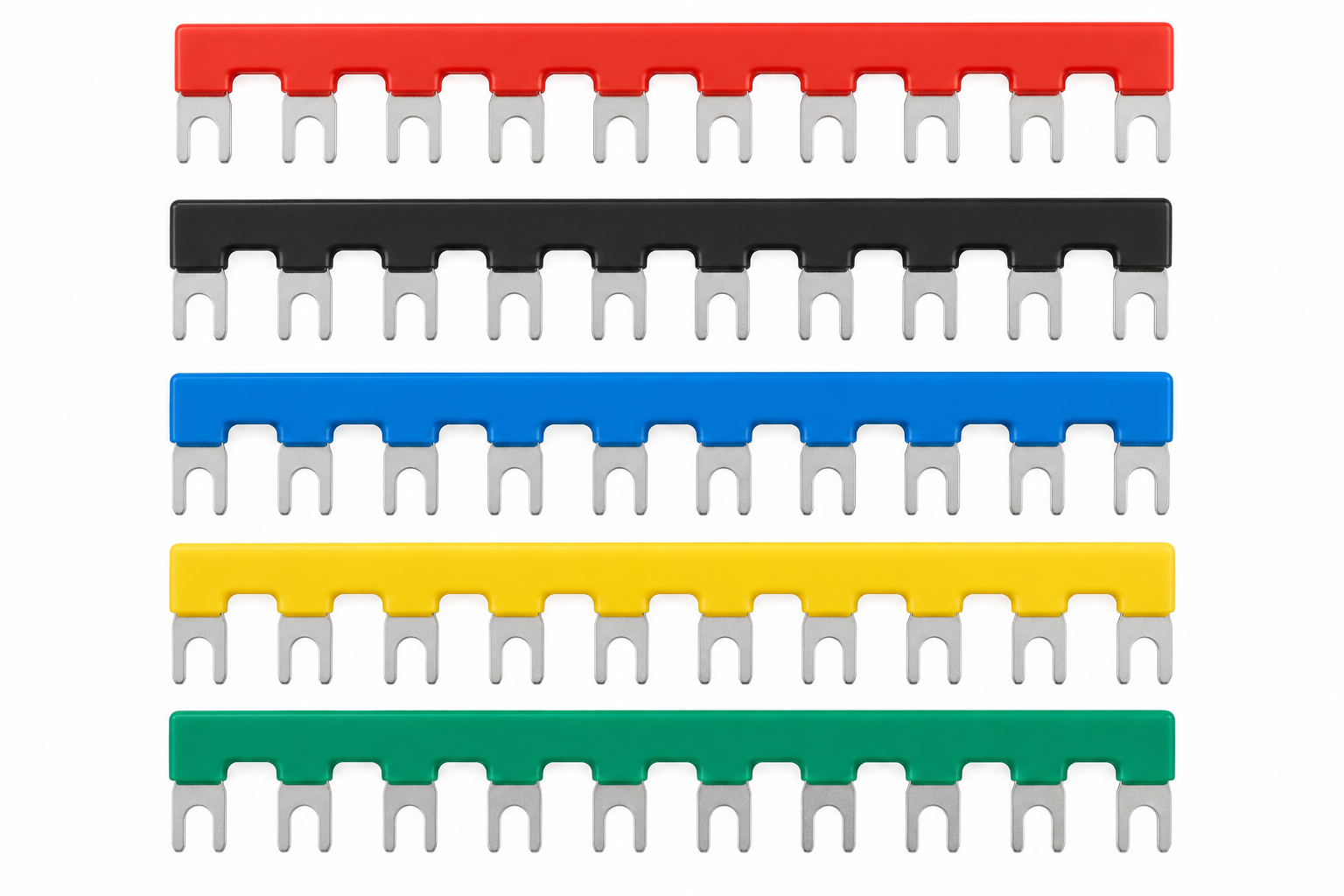

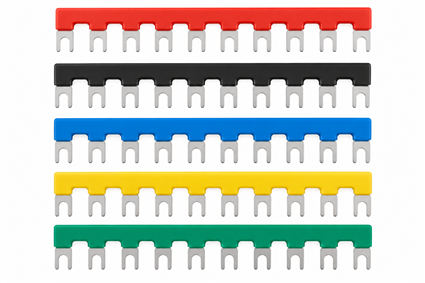

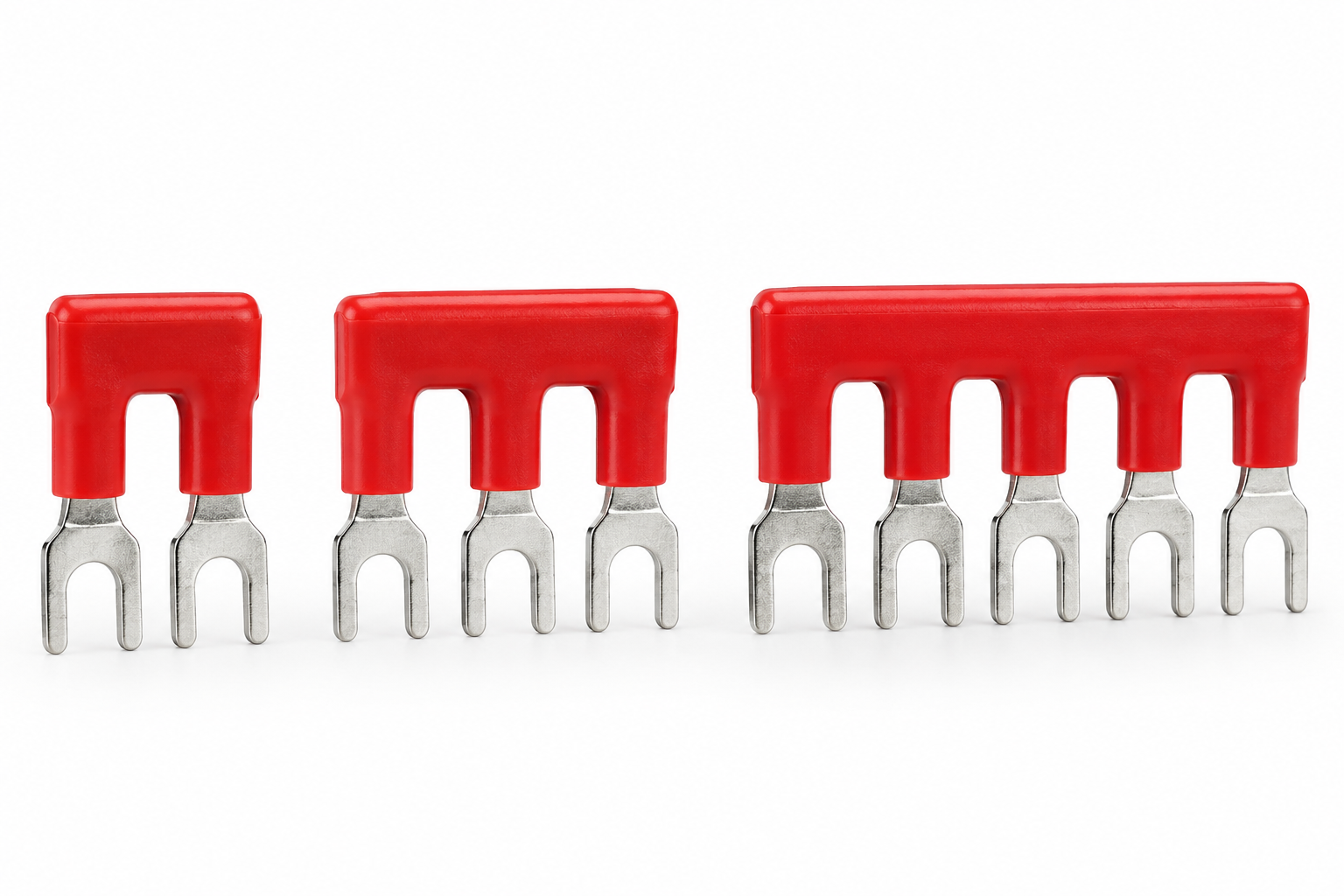

TBR-5A

TBR-5A Jumper Bar dùng cho nhóm cầu đấu TBR-5A, phù hợp với dây tín hiệu, mạch điều khiển, PLC I/O, sensor, COM và nguồn điều khiển dòng nhỏ.

TBR-10A

TBR-20A

TBR-30A

Bảng Lựa Chọn Model

Sử Dụng Với Cầu Đấu DIN Rail

TBR Series là terminal dạng module có thể ghép thành dãy và lắp trên DIN Rail 35 mm. Sau khi ghép nhiều terminal liên tiếp, có thể dùng jumper bar để tạo từng nhóm điện chung.

Ứng Dụng Trong PLC

Trong tủ PLC, nguồn cho nhiều sensor có thể được phân phối bằng một nhóm terminal TBR kết hợp jumper.

Tương tự có thể sử dụng jumper để tạo điểm chung 0V / COM cho hệ thống.

Ứng Dụng Với Van Điện Từ

Một máy có nhiều van điện từ thường cần cấp chung +24VDC hoặc 0V COM. Thanh nối TBR có thể tạo một bus chung cho nhiều van, giúp giảm số lượng dây nguồn từ power supply.

Ứng Dụng Với Sensor

• Photoelectric Sensor.
• Proximity Sensor.
• Fiber Sensor.
• Pressure Sensor.
• Vacuum Sensor.
• Limit Sensor.

Các sensor này thường sử dụng chung nguồn DC24V, vì vậy jumper TBR phù hợp để tạo +24V Distribution Terminal và 0V Distribution Terminal.

Ứng Dụng Trong Robot Và Machine Vision

• Camera Power.
• Lighting Power.
• Sensor Power.
• Trigger Common.
• PLC I/O Common.
• Robot I/O Common.
• Solenoid Power.
• Safety Relay Power.

Ứng Dụng Trong Tủ Điện Tự Động Hóa

• PLC Control Panel.
• Machine Vision.
• Robot Cell.
• Conveyor.
• Assembly Machine.
• Packaging Machine.
• Pick & Place.
• AOI.
• Feeder.
• Inspection Machine.
• Electrical Control Cabinet.
• Smart Factory Equipment.

Cách Lựa Chọn Thanh Nối TBR

1. Xác định model cầu đấu: ví dụ TBR-10A → chọn thanh nối TBR-10A.
2. Xác định số terminal cần liên kết: ví dụ cần nối chung 5 terminal → chọn jumper tương ứng 5 vị trí nếu model đó được cung cấp.
3. Kiểm tra dòng điện hệ thống: tổng dòng chạy qua thanh phân phối phải phù hợp với khả năng của terminal và jumper.

Hướng Dẫn Lắp Đặt

1. Lắp các terminal TBR liên tiếp trên DIN Rail.
2. Xác định nhóm terminal cần nối chung, ví dụ Terminal 1–5 = +24VDC.
3. Chọn jumper cùng series với terminal.
4. Đưa các chân dẫn của jumper vào đúng vị trí trên terminal.
5. Siết cố định để tạo kết nối điện chắc chắn.
6. Đo continuity giữa các terminal đã liên kết trước khi cấp nguồn.

Thông Số Kỹ Thuật

Câu Hỏi Thường Gặp

Kết Luận

Thanh nối tắt cầu đấu TBR là phụ kiện giúp liên kết nhiều terminal TBR thành một bus điện chung, phù hợp cho việc phân phối nguồn và tín hiệu trong tủ điện công nghiệp.

Sản phẩm sử dụng thanh dẫn bằng đồng kết hợp vỏ cách điện, thiết kế cắm trực tiếp vào các cầu đấu nằm cạnh nhau, giúp giảm số lượng dây jumper và đầu cosse trong tủ điện.

Dòng sản phẩm gồm TBR-5A, TBR-10A, TBR-20A và TBR-30A. Mỗi model cần được lựa chọn tương ứng với loại cầu đấu TBR đang sử dụng.
