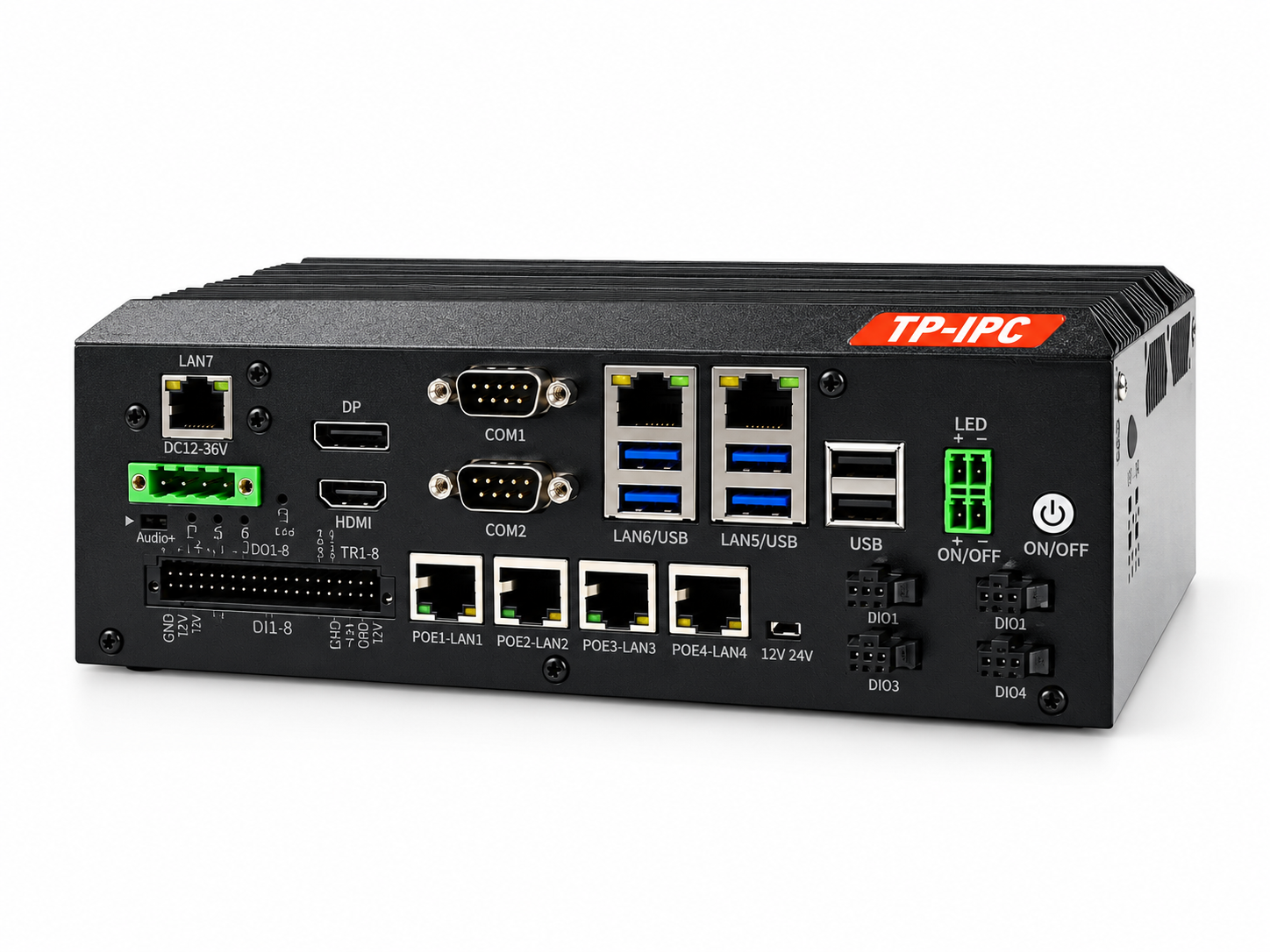

MÁY TÍNH CÔNG NGHIỆP TP-IPC AEOLUS-ATC-7L2C4P – MACHINE VISION CONTROLLER 7 LAN, 4 POE

TP-IPC AEOLUS-ATC-7L2C4P là máy tính công nghiệp chuyên dụng cho Machine Vision, AOI và hệ thống Automation nhiều camera. Thiết bị sử dụng nền tảng Intel Core thế hệ 8–9, chipset Intel Z390 và tích hợp trực tiếp mạng Gigabit, PoE, Digital I/O, Lighting Output và External Trigger trên cùng một hệ thống.

Điểm mạnh của AEOLUS-ATC-7L2C4P là khả năng kết hợp Camera + Lighting + Trigger + I/O + Image Processing trong một IPC duy nhất, giúp giảm số lượng module rời, đơn giản hóa wiring và thuận tiện khi tích hợp máy Vision.

THÔNG SỐ NHANH

ĐẶC ĐIỂM NỔI BẬT

CẤU HÌNH CPU HỖ TRỢ

7 GIGABIT LAN – 4 POE CHO HỆ THỐNG NHIỀU CAMERA

AEOLUS-ATC-7L2C4P tích hợp tổng cộng 7 cổng Gigabit Ethernet, bao gồm 6 × Intel I210AT + 1 × Intel I211. Trong đó có 4 cổng PoE IEEE 802.3af, hỗ trợ công suất tới khoảng 15W/cổng.

Nhờ PoE, Camera GigE có thể nhận đồng thời nguồn điện và dữ liệu qua một dây Ethernet, giúp giảm dây nguồn riêng và đơn giản hóa thiết kế máy.

Cấu hình này đặc biệt phù hợp cho AOI, Visual Inspection, Alignment, OCR, Barcode và Multi-Camera Inspection.

DIGITAL I/O, LIGHTING VÀ TRIGGER

Một trong những khác biệt lớn của AEOLUS-ATC-7L2C4P so với IPC thông thường là khả năng tích hợp trực tiếp các tín hiệu phục vụ Machine Vision.

Các tín hiệu này có thể sử dụng cho:

Start, Ready, Busy, Trigger, Pass, Fail, Alarm, Sensor, PLC Handshake và Robot Handshake.

Việc tích hợp Lighting Output và Trigger trực tiếp vào IPC giúp xây dựng hệ thống Vision đồng bộ hơn mà không phải sử dụng quá nhiều controller bên ngoài.

RAM, SSD VÀ LƯU TRỮ HÌNH ẢNH

Cách bố trí này phù hợp với các máy AOI cần lưu số lượng lớn ảnh NG, ảnh kiểm tra, log và dữ liệu traceability.

SERIAL, USB VÀ HIỂN THỊ

Cổng Serial được thiết kế cho môi trường công nghiệp và phù hợp kết nối PLC, Barcode Scanner, Servo Controller, Sensor Controller, thiết bị đo và Modbus RTU.

USB 3.0 có thể sử dụng cho USB3 Vision Camera, thiết bị lưu trữ hoặc các peripheral công nghiệp tốc độ cao.

ETHERCAT VÀ KHẢ NĂNG MỞ RỘNG

AEOLUS-ATC-7L2C4P có thể mở rộng EtherCAT Master, hỗ trợ tối đa khoảng 16 Slave với chu kỳ khoảng 1ms tùy cấu hình.

Điều này cho phép kết hợp:

Vision Processing + Servo Motion + I/O Control

NGUỒN VÀ MÔI TRƯỜNG HOẠT ĐỘNG

ỨNG DỤNG ĐIỂN HÌNH

AEOLUS-ATC-7L2C4P được thiết kế đặc biệt cho các hệ thống cần xử lý hình ảnh kết hợp I/O công nghiệp, bao gồm Machine Vision, AOI, Defect Inspection, OCR/Barcode, Measurement, Alignment, Robot Guidance, Pick & Place, Data Acquisition và Smart Factory.

Với nhiều LAN, PoE, Lighting Output và Trigger tích hợp, thiết bị đặc biệt phù hợp với các máy có 2–4 Camera hoặc nhiều hơn, nơi cần đồng bộ Camera, ánh sáng và PLC trong cùng một chu kỳ sản xuất.

TẠI SAO PHÙ HỢP CHO MACHINE VISION?

Thay vì sử dụng riêng:

IPC + PoE Switch + Lighting Controller + I/O Module

AEOLUS-ATC-7L2C4P có thể tích hợp nhiều chức năng này trong cùng một thiết bị:

Camera → PoE LAN → AEOLUS → Vision Processing

Sensor / PLC → Digital I/O → AEOLUS

AEOLUS → Lighting Output → Vision Light

AEOLUS → Trigger → Camera / Lighting

Nhờ đó hệ thống có thể giảm số lượng module, giảm dây kết nối và đơn giản hóa việc bảo trì.

KẾT LUẬN

TP-IPC AEOLUS-ATC-7L2C4P là Machine Vision Controller tích hợp cao dành cho các hệ thống cần nhiều Camera, PoE, Digital I/O, Lighting Control và Hardware Trigger.

Nền tảng Intel Core Gen 8–9 + Intel Z390, kết hợp 7 Gigabit LAN, 4 PoE, 16 Digital I/O, 4 Lighting Output, 4 External Trigger và Dual M.2 giúp thiết bị phù hợp cho các ứng dụng AOI, Robot Guidance, Alignment, Pick & Place, OCR, Inspection và Smart Factory.
