IBOX-105V2-324C – Bộ Điều Khiển Công Nghiệp Fanless Tích Hợp DI/DO, ADC, DAC & PWM
IBOX-105V2-324C là bộ điều khiển công nghiệp dạng IPC của TP-IPC / TOLANG, được thiết kế cho các hệ thống Automation Production, Data Acquisition và Industrial Robot. Khác với các model tập trung chủ yếu vào LAN hoặc PoE, phiên bản 324C tích hợp trực tiếp nhiều tài nguyên điều khiển I/O trên cùng một thiết bị.
Theo catalogue, sản phẩm hỗ trợ nền tảng Intel Core SoC từ Gen 4 đến Gen 11, tích hợp 32 kênh digital I/O, 6 kênh ADC, 2 kênh DAC, 4 kênh PWM, 4 RS232/RS485 cách ly, 2 LAN, 4G/5G và nguồn DC 9–36V.
| Model |
IBOX-105V2-324C |
| Thương hiệu |
TP-IPC / TOLANG |
| Loại |
Industrial Automation Programmable Controller / Fanless IPC |
| CPU Platform |
Intel SoC Gen 4–5 / Gen 6–8 / Gen 11 |
| RAM |
DDR3L / DDR4 SO-DIMM, tối đa 8GB / 32GB / 64GB tùy nền tảng |
| Digital I/O |
32 kênh digital I/O theo phần giới thiệu catalogue |
| ADC |
6 kênh, 0–10V, 12-bit |
| DAC |
2 kênh, 0–3.3V, có thể nối bộ khuếch đại ngoài |
| PWM |
4 kênh, cách ly quang, tùy chọn mức 5V / 12V / 24V |
| Serial |
4 × RS232 / RS485 cách ly |
| LAN |
2 × Intel Ethernet |
| Wireless |
4G / 5G qua M.2 B-key + SIM |
| Nguồn |
DC 9–36V |
| Kích thước |
192 × 67 × 165.43 mm |
| Ứng dụng |
Automation / Data Acquisition / Industrial Robot |
| Giá |
Liên hệ |
Đặc Điểm Nổi Bật
- Industrial Automation Controller tích hợp khả năng tính toán của IPC.
- Hỗ trợ Intel Core SoC Gen 4–11.
- 32 kênh digital I/O theo phần giới thiệu sản phẩm.
- 6 kênh ADC analog input, 0–10V, độ phân giải 12-bit.
- 2 kênh DAC analog output, 0–3.3V.
- 4 kênh PWM output có cách ly quang.
- Mức PWM có thể lựa chọn 5V / 12V / 24V.
- 4 cổng RS232 / RS485 cách ly, hỗ trợ Modbus theo phần giới thiệu.
- 2 cổng Intel Ethernet hỗ trợ Wake-on-LAN và PXE.
- Hỗ trợ 4G / 5G.
- Hỗ trợ Remote Switch và Auto Power On.
- Nguồn DC 9–36V dải rộng.
- Fanless, cableless, vỏ hợp kim nhôm và tản nhiệt thụ động 360°.
- Catalogue ghi có DEMO program, API và hỗ trợ kỹ thuật phát triển.

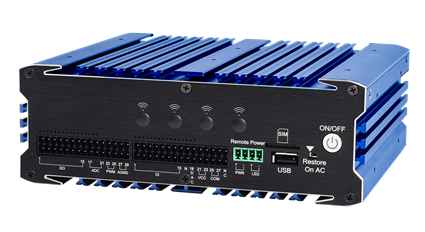

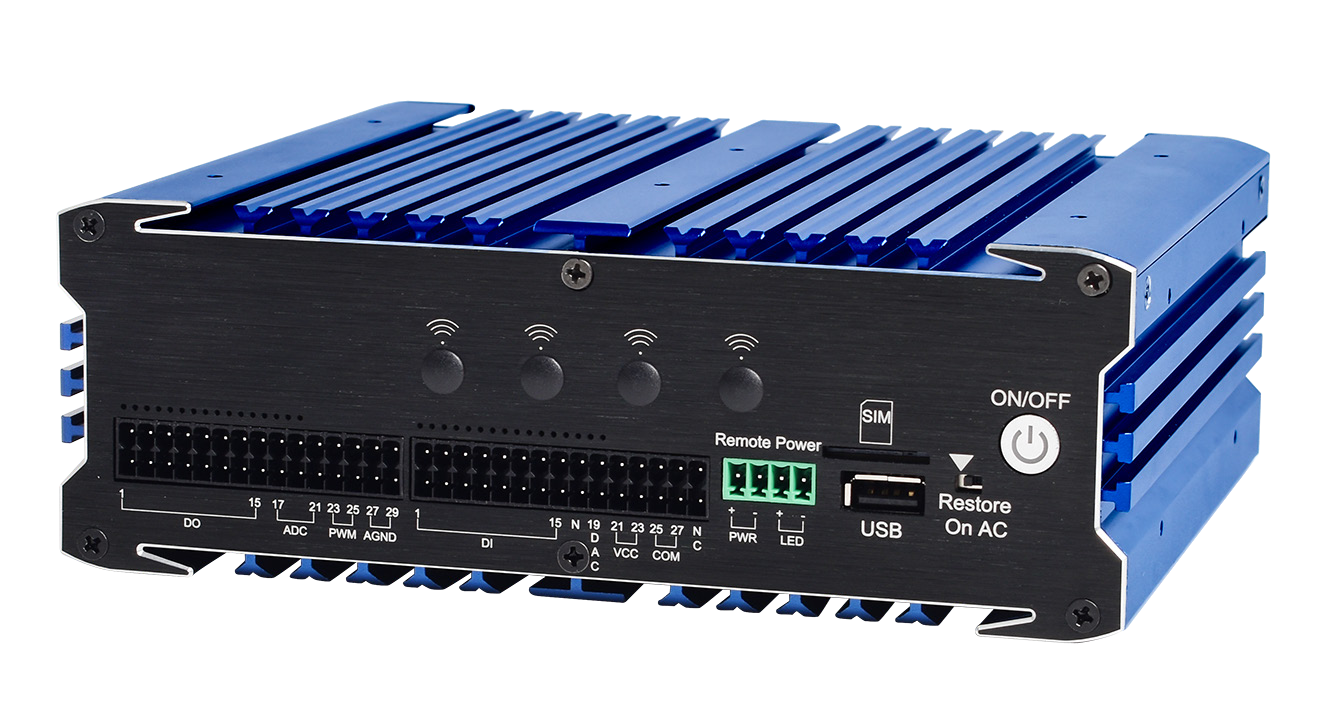

32 Kênh Digital I/O
Phần giới thiệu sản phẩm trong catalogue mô tả 32 kênh digital I/O input/output, sử dụng thiết kế mức điện áp rộng 9–32V.
Bảng thông số chi tiết mô tả I/O số có cách ly quang, hỗ trợ chuyển đổi giữa switch mode và signal mode bằng DIP switch; đồng thời ghi phạm vi input 9–24V và DO hỗ trợ dòng tới 2A.
| Thông số I/O số |
Dữ liệu từ catalogue |
| Số kênh |
32 digital I/O theo phần giới thiệu |
| Isolation |
Optocoupler isolation |
| Mode |
Switch Mode / Signal Mode, chuyển bằng DIP switch |
| Input Range |
9–24V theo bảng chi tiết |
| DO Current |
Tối đa 2A theo bảng chi tiết |
Catalogue có một khác biệt nhỏ: phần giới thiệu ghi digital I/O dùng mức rộng 9–32V, trong khi bảng chi tiết ghi input range 9–24V. Khi thiết kế điện thực tế nên xác nhận lại dải I/O chính xác của phiên bản phần cứng được đặt hàng.
6 Kênh ADC Analog Input
Thiết bị tích hợp 6 kênh ADC, phù hợp thu thập trực tiếp các tín hiệu analog từ sensor hoặc transmitter.
| Thông số ADC |
Giá trị |
| Số kênh |
6 |
| Loại |
Analog Input |
| Dải điện áp |
0–10V |
| Độ phân giải |
12-bit theo phần giới thiệu catalogue |
Analog Sensor 0–10V → ADC → IBOX-105V2-324C → Processing / Logging / Control
2 Kênh DAC Analog Output
IBOX-105V2-324C có 2 kênh DAC output. Catalogue ghi mức output:
2 × DAC Analog Output
0–3.3V
Có thể kết nối bộ khuếch đại ngoài
DAC có thể được sử dụng cho các ứng dụng cần tạo tín hiệu analog điều khiển, tùy thuộc mạch giao tiếp và bộ khuếch đại được sử dụng bên ngoài.
4 Kênh PWM Output
Thiết bị cung cấp 4 kênh PWM có cách ly quang, hỗ trợ lựa chọn mức tín hiệu 5V / 12V / 24V.
| Thông số PWM |
Dữ liệu catalogue |
| Số kênh |
4 |
| Isolation |
Optical Isolation |
| Signal Level |
5V / 12V / 24V selectable |
| Frequency – phần giới thiệu |
0–4MHz |
| Frequency – bảng chi tiết |
Tối đa 500kHz |
Catalogue ghi hai giới hạn PWM khác nhau: phần giới thiệu ghi 0–4MHz, còn bảng thông số chi tiết ghi tối đa 500kHz. Vì đây là khác biệt trong chính tài liệu nguồn, cần xác nhận trực tiếp với nhà cung cấp trước khi chọn tần số thiết kế.
4 Cổng RS232 / RS485 Cách Ly
Bốn cổng serial có thể chuyển đổi giữa RS232 và RS485 bằng jumper. Catalogue mô tả COM1–COM4 có:
- Digital isolation.
- Power isolation.
- RS485 termination resistor có thể chuyển bằng DIP switch.
- ESD protection.
- Hỗ trợ Modbus theo phần giới thiệu sản phẩm.
Đây là cấu hình phù hợp để giao tiếp với PLC, inverter, power meter, servo controller hoặc các thiết bị Modbus RTU.
2 Cổng LAN
| Nền tảng |
LAN theo catalogue |
Tính năng |
| Gen 4–8 |
2 × Intel i210 Gigabit Ethernet |
Wake-on-LAN / PXE |
| Gen 11 |
2 × Intel i225V 2.5G Ethernet |
Wake-on-LAN / PXE |
Nền Tảng CPU & RAM
| Nền tảng |
TDP |
RAM |
Dung lượng tối đa |
| Intel SoC Gen 4–5 |
15W |
1 × DDR3L SO-DIMM, 1333 / 1600MHz |
8GB |
| Intel SoC Gen 6–8 |
15W |
2 × DDR4 SO-DIMM, 2133 / 2400MHz |
32GB |
| Intel SoC Gen 11 |
12–28W |
2 × DDR4 SO-DIMM, 3200MHz |
64GB |
Dual Storage
- 1 × 2.5" SATA 3.0, tốc độ 6Gb/s.
- 1 × mSATA 3.0 SSD, tốc độ tới 6Gbps.
Hai ổ lưu trữ cho phép tách hệ điều hành và dữ liệu, phù hợp cho data logging, machine history hoặc lưu dữ liệu quá trình.
USB
| Nền tảng |
USB |
| Gen 4–5 |
2 × USB 3.0 + 4 × USB 2.0 + 1 × USB 2.0 nội bộ |
| Gen 6–8 |
4 × USB 3.0 + 2 × USB 2.0 + 1 × USB 2.0 nội bộ |
| Gen 11 |
2 × USB 3.0 + 4 × USB 2.0 + 1 × USB 2.0 nội bộ |
HDMI + VGA
| Nền tảng |
HDMI |
VGA |
| Gen 4 |
3200 × 2000 @ 60Hz |
1920 × 1200 @ 60Hz |
| Gen 5 |
2560 × 1600 @ 60Hz |
1920 × 1200 @ 60Hz |
| Gen 6–8 |
4096 × 2304 @ 24Hz |
1920 × 1200 @ 60Hz |
| Gen 11 |
4096 × 2304 @ 60Hz |
1920 × 1200 @ 60Hz |
Audio
- 1 × MIC.
- 1 × SPK.
- Realtek ALC662 6-channel trên nền tảng Gen 4–8.
- Realtek ALC897 7.1-channel HD Audio trên nền tảng Gen 11.
4G / 5G & Expansion
| Khe |
Tín hiệu |
Ứng dụng |
| M.2 3042 / 3052 / 3066 B-key |
Liên kết SIM |
Mở rộng 5G theo catalogue |
| Full-size Mini-PCIe |
PCIe + USB 2.0 |
CAN / LAN / Serial / Wi-Fi và các chức năng khác |
Catalogue ghi SIM slot ngoài kết nối M.2 B-key và hỗ trợ mạng không dây 4G / 5G.

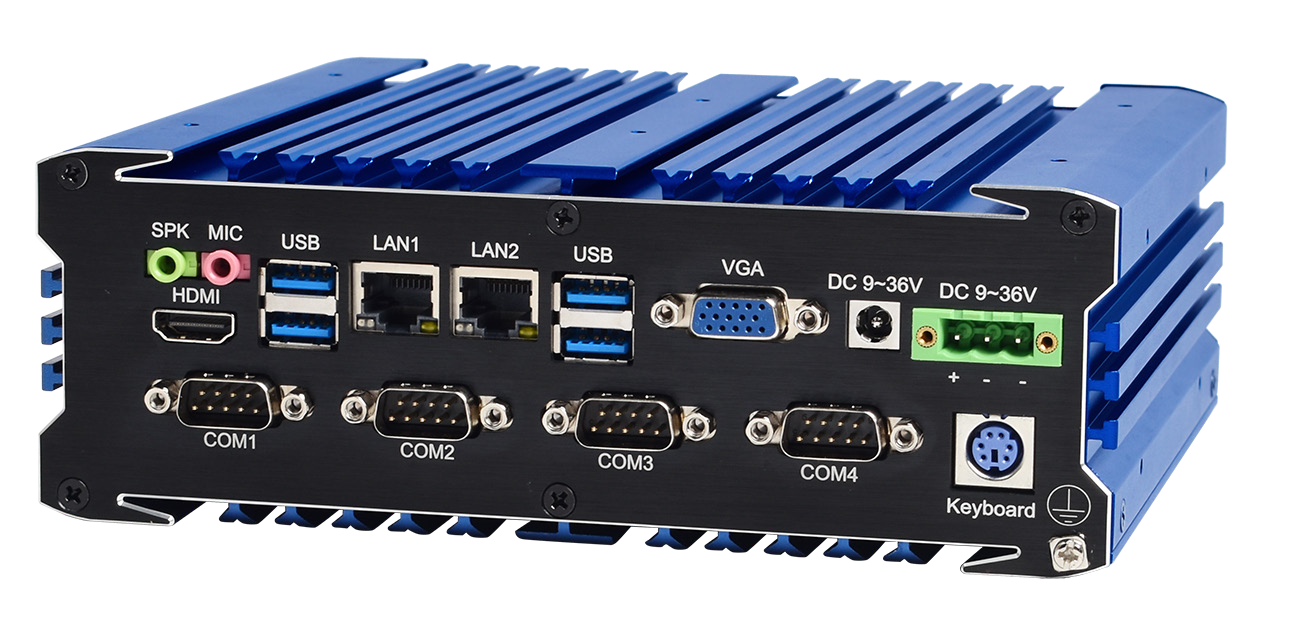

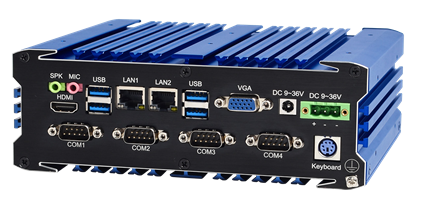

Nguồn DC 9–36V
Power Input: DC 9–36V
Connector 1: Phoenix terminal 3-pin, pitch 5.08mm
Connector 2: DC round jack 5.5 × 2.5mm
Remote Switch & Auto Power On
- 1 × Remote Switch terminal 4-pin, pitch 3.81mm, gồm switch + indicator.
- 1 × Auto Power On switch.
- 1 × PS/2.
Thiết Kế Fanless 360°
- Vỏ hợp kim nhôm.
- Fanless.
- Kết cấu kín.
- Cableless.
- Modular.
- 360° Aluminum Passive Cooling.
- Tương thích module/card mở rộng theo cấu hình.
Kích thước theo catalogue: 192 × 67 × 165.43 mm. Khối lượng khoảng 2.5kg, phụ thuộc cấu hình thực tế.
Ứng Dụng
- Automatic Production Equipment.
- Industrial Robot.
- Data Acquisition.
- Motion / Pulse Control.
- Analog Signal Acquisition.
- PLC / Modbus Communication.
- Servo / Stepper Control Interface.
- Smart Factory.
- Industrial Monitoring.
Sensor / Encoder / PLC / Meter → DI/DO + ADC + COM → IBOX-105V2-324C → PWM / DAC / Network → Machine / Robot / Server
Thông Số Kỹ Thuật
| Thông số |
IBOX-105V2-324C |
| Operating System |
Windows 7 / Windows 8 / Windows 10 / Windows 11 / Linux / WES 7 / Windows 10 IoT |
| CPU Platform |
Intel SoC Gen 4–5 / Gen 6–8 / Gen 11 |
| TDP |
15W / 15W / 12–28W tùy nền tảng |
| RAM |
DDR3L / DDR4 SO-DIMM, tối đa 8GB / 32GB / 64GB |
| SATA |
1 × 2.5" SATA 3.0, 6Gb/s |
| mSATA |
1 × mSATA 3.0, 6Gbps |
| Digital I/O |
32 kênh theo phần giới thiệu; optocoupler isolation, switch/signal mode |
| Digital Input Range |
9–24V theo bảng chi tiết; phần giới thiệu ghi 9–32V |
| Digital Output |
DO hỗ trợ tới 2A theo bảng chi tiết |
| ADC |
6 × Analog Input, 0–10V, 12-bit |
| DAC |
2 × Analog Output, 0–3.3V, hỗ trợ external amplifier |
| PWM |
4 × opto-isolated PWM, 5V / 12V / 24V selectable |
| PWM Frequency |
0–4MHz theo phần giới thiệu; tối đa 500kHz theo bảng chi tiết |
| COM |
4 × RS232 / RS485, jumper selectable |
| COM Isolation |
Digital Isolation + Power Isolation |
| RS485 |
Termination resistor chuyển bằng DIP switch |
| LAN – Gen 4–8 |
2 × Intel i210 Gigabit Ethernet |
| LAN – Gen 11 |
2 × Intel i225V 2.5G Ethernet |
| LAN Features |
Wake-on-LAN / PXE |
| USB |
USB 3.0 / USB 2.0, số lượng tùy nền tảng; có USB 2.0 nội bộ |
| Video |
HDMI + VGA |
| Audio |
MIC + SPK; Realtek ALC662 / ALC897 tùy nền tảng |
| SIM |
External SIM slot kết nối M.2 B-key |
| Cellular |
4G / 5G |
| Remote Switch |
4-pin terminal, switch + indicator |
| Auto Power On |
Có |
| PS/2 |
1 cổng |
| Expansion |
M.2 3042/3052/3066 B-key + Full-size Mini-PCIe |
| Power |
DC 9–36V |
| Power Connector |
3-pin Phoenix 5.08mm + DC jack 5.5 × 2.5mm |
| Working Temperature |
-10 ~ 60°C |
| Storage Temperature |
-40 ~ 85°C |
| Relative Humidity |
40°C @ 95%, không ngưng tụ |
| Dimensions |
192 × 67 × 165.43 mm (W × H × D) |
| Net Weight |
Khoảng 2.5kg, phụ thuộc cấu hình thực tế |
| Structure |
Aluminum Alloy / Fanless / Enclosed / Cableless / Modular / 360° Passive Cooling |
Cách Lựa Chọn & Ứng Dụng
Khi cần một IPC kiêm bộ điều khiển I/O
IBOX-105V2-324C phù hợp khi muốn gom chức năng máy tính công nghiệp và I/O điều khiển vào cùng một thiết bị thay vì sử dụng nhiều module rời.
Khi cần đọc tín hiệu analog
Sáu ADC 0–10V phù hợp với nhiều transmitter và sensor công nghiệp, nhưng cần kiểm tra trở kháng, tốc độ lấy mẫu và sơ đồ đấu dây thực tế vì catalogue không cung cấp các thông số đó.
Khi cần phát xung PWM
Có 4 kênh PWM cách ly quang với mức 5V / 12V / 24V. Tần số tối đa cần được xác nhận vì catalogue đưa ra hai giá trị khác nhau.
Khi cần giao tiếp Modbus
Bốn RS232/RS485 cách ly phù hợp với các thiết bị Modbus RTU; catalogue cũng trực tiếp nêu hỗ trợ Modbus trong phần giới thiệu.
Câu Hỏi Thường Gặp
IBOX-105V2-324C có bao nhiêu digital I/O? Phần giới thiệu catalogue ghi 32 kênh digital I/O input/output.
Có analog input không? Có. Thiết bị có 6 kênh ADC 0–10V, độ phân giải 12-bit theo catalogue.
Có analog output không? Có. Thiết bị có 2 kênh DAC 0–3.3V và có thể nối bộ khuếch đại ngoài.
Có PWM không? Có 4 kênh PWM cách ly quang, hỗ trợ mức 5V / 12V / 24V.
PWM tối đa bao nhiêu? Catalogue có hai thông tin: phần giới thiệu ghi 0–4MHz, bảng chi tiết ghi tối đa 500kHz; cần xác nhận với nhà cung cấp.
Có bao nhiêu COM? Có 4 cổng RS232 / RS485 có cách ly.
Có hỗ trợ 5G không? Có. M.2 B-key + SIM hỗ trợ mở rộng 4G / 5G.
Nguồn cấp là bao nhiêu? DC 9–36V.
Kết Luận
IBOX-105V2-324C là một Industrial Automation Controller tích hợp sâu giữa năng lực xử lý của IPC và các chức năng I/O điều khiển.
Với 32 digital I/O, 6 ADC, 2 DAC, 4 PWM, 4 RS232/RS485 cách ly, 2 LAN, 4G/5G và nguồn DC 9–36V, model này phù hợp cho máy tự động, hệ thống thu thập dữ liệu, robot công nghiệp và các ứng dụng cần điều khiển I/O trực tiếp từ IPC.
Lưu ý kỹ thuật: Catalogue có khác biệt giữa phần giới thiệu và bảng chi tiết ở dải digital I/O (9–32V so với 9–24V) và tần số PWM (0–4MHz so với tối đa 500kHz). Hai thông số này nên được xác nhận lại trước khi sử dụng cho thiết kế điện hoặc báo giá kỹ thuật.
