IBOX-105V2-2L4C – Mini Industrial PC Fanless 2 LAN / 4 COM Cho Motion Control & Machine Vision
IBOX-105V2-2L4C là máy tính công nghiệp mini fanless hiệu năng cao của TP-IPC / TOLANG, được thiết kế cho các hệ thống cần nhiều cổng serial cách ly, nguồn dải rộng và khả năng kết nối mạng công nghiệp.
Theo catalogue, thiết bị hỗ trợ nền tảng Intel SoC từ thế hệ 4 đến thế hệ 11, tích hợp 2 cổng LAN, 4 cổng RS232/RS485 có cách ly nguồn và cách ly số, 8 GPIO, dual storage, 4G/5G, Remote Switch và nguồn DC 9–36V. Sản phẩm được đề xuất cho Motion Control, Data Acquisition và Machine Vision.
| Model |
IBOX-105V2-2L4C |
| Thương hiệu |
TP-IPC / TOLANG |
| Loại |
High-Performance Fanless Mini Industrial PC |
| CPU Platform |
Intel SoC Gen 4–5 / Gen 6–8 / Gen 11 |
| RAM |
DDR3L / DDR4 SO-DIMM, tối đa 8GB / 32GB / 64GB tùy nền tảng |
| LAN |
2 × Intel Ethernet |
| Serial |
4 × RS232 / RS485 + 2 RS232 nội bộ |
| Cách ly COM |
Power Isolation + Digital Capacitive Isolation cho COM1–COM4 |
| GPIO |
8 GPIO, tùy chọn DI/DO cách ly quang |
| Storage |
2.5" SATA + mSATA |
| Wireless |
4G / 5G qua M.2 B-key; Mini-PCIe cho Wi-Fi / 4G / mở rộng |
| Nguồn |
DC 9–36V |
| Kích thước |
192 × 67 × 165.43 mm |
| Ứng dụng |
Motion Control / Data Acquisition / Machine Vision |
| Giá |
Liên hệ |
Đặc Điểm Nổi Bật
- Mini Industrial PC fanless hiệu năng cao cho Automation và Machine Vision.
- Hỗ trợ Intel SoC hiệu năng cao từ Gen 4 đến Gen 11.
- 2 cổng Intel LAN hỗ trợ Wake-on-LAN và PXE.
- 4 cổng RS232 / RS485 có thể chuyển đổi bằng jumper.
- COM1–COM4 hỗ trợ cách ly nguồn và cách ly điện dung số.
- Có bảo vệ ESD, EFT và surge trên nhóm serial theo catalogue.
- Thêm 2 header RS232 nội bộ cho COM5 / COM6; có thể tùy biến RS422 / RS485.
- 8 GPIO, tùy chọn module DI/DO cách ly quang 5–24V / 2A.
- Hỗ trợ Remote Switch và Auto Power On.
- Hỗ trợ dual storage: 2.5" SATA + mSATA.
- Hỗ trợ HDMI + VGA.
- Hỗ trợ 4G / 5G và mở rộng Mini-PCIe.
- Nguồn DC 9–36V dải rộng.
- Vỏ hợp kim nhôm, fanless, cableless, modular và tản nhiệt thụ động 360°.
Nền Tảng CPU & RAM
IBOX-105V2-2L4C hỗ trợ ba nhóm nền tảng Intel SoC. Dung lượng RAM tăng theo thế hệ CPU.
| Nền tảng |
TDP |
RAM |
Dung lượng tối đa |
| Intel SoC Gen 4–5 |
15W |
1 × SO-DIMM DDR3L 1333 / 1600MHz |
8GB |
| Intel SoC Gen 6–8 |
15W |
2 × SO-DIMM DDR4 2133 / 2400MHz |
32GB |
| Intel SoC Gen 11 |
12–28W |
2 × SO-DIMM DDR4 3200MHz |
64GB |

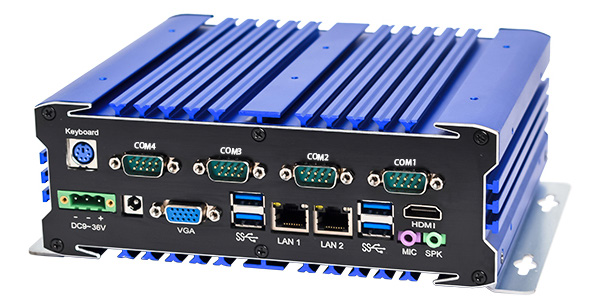

4 Cổng RS232 / RS485 Có Cách Ly
Đây là điểm nổi bật quan trọng của IBOX-105V2-2L4C. Bốn cổng COM ngoài hỗ trợ chuyển đổi RS232 / RS485 bằng jumper.
| COM |
Chuẩn |
Bảo vệ / Cách ly |
| COM1–COM4 |
RS232 / RS485, chuyển đổi bằng jumper |
Power isolation + digital capacitive isolation + ESD / EFT / surge protection |
| COM5–COM6 |
2 × RS232 nội bộ, header 9-pin |
Có thể tùy biến RS422 / RS485 |
Ứng dụng serial phù hợp:
PLC / Barcode Scanner / Measurement Instrument / Sensor Controller / Servo / Modbus RTU Device / Industrial Reader
2 Cổng LAN
Hai cổng mạng hỗ trợ Wake-on-LAN và PXE. Controller phụ thuộc nền tảng CPU.
| Nền tảng |
LAN Theo Catalogue |
| Gen 4–8 |
2 × Intel i210 Gigabit Ethernet |
| Gen 11 |
2 × Intel i225V 2.5G Ethernet |
PLC / Camera / Instrument / Sensor → IBOX-105V2-2L4C → Control / Vision / Data Processing → Machine / Server

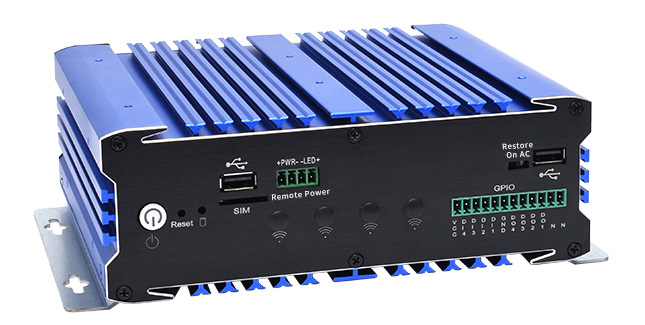

8 GPIO / DI-DO Cách Ly Tùy Chọn
Thiết bị tích hợp 8 GPIO qua terminal 12-pin, pitch 3.81mm.
| Thông số |
Cấu hình |
| GPIO |
8 kênh |
| Signal Level |
DC 3V / 5V |
| Connector |
12-pin, pitch 3.81mm |
| DI/DO Option |
Opto-isolated module, DC 5–24V / 2A |
| Remote Switch |
4-pin, pitch 3.81mm, switch + indicator |
| Auto Power On |
Có, qua switch |
| PS/2 |
1 cổng theo catalogue |
Dual Storage
IBOX-105V2-2L4C sử dụng hai chuẩn lưu trữ chính:
- 1 × 2.5" SATA 3.0, tốc độ 6Gb/s.
- 1 × mSATA 3.0 SSD, tốc độ tới 6Gbps.
Dual storage phù hợp khi cần tách hệ điều hành khỏi dữ liệu, hoặc lưu log / ảnh kiểm tra trong máy công nghiệp.
USB
Số lượng USB thay đổi theo nền tảng CPU.
| Nền tảng |
USB |
| Gen 4–5 |
2 × USB 3.0 + 4 × USB 2.0 |
| Gen 6–8 |
4 × USB 3.0 + 2 × USB 2.0 + 1 × USB 2.0 nội bộ |
| Gen 11 |
2 × USB 3.0 + 4 × USB 2.0 + 1 × USB 2.0 nội bộ |
HDMI + VGA
Thiết bị hỗ trợ HDMI và VGA. Độ phân giải HDMI thay đổi theo thế hệ CPU.
| Nền tảng |
HDMI |
VGA |
| Gen 4 |
3200 × 2000 @ 60Hz |
1920 × 1200 @ 60Hz |
| Gen 5 |
2560 × 1600 @ 60Hz |
1920 × 1200 @ 60Hz |
| Gen 6–8 |
4096 × 2304 @ 24Hz |
1920 × 1200 @ 60Hz |
| Gen 11 |
4096 × 2304 @ 60Hz |
1920 × 1200 @ 60Hz |
Audio
- 1 × MIC.
- 1 × SPK.
- Realtek ALC662 6-channel trên nền tảng Gen 4–8.
- Realtek ALC897 7.1-channel HD Audio trên nền tảng Gen 11.
4G / 5G & Expansion
Thiết bị có cả M.2 B-key và full-size Mini-PCIe cho kết nối không dây hoặc mở rộng chức năng.
| Khe |
Tín hiệu |
Ứng dụng |
| M.2 3052 B-key + SIM |
PCIe + USB 2.0 |
4G / 5G theo module |
| Full-size Mini-PCIe |
PCIe + USB 2.0 |
CAN / LAN / Serial / 4G / Wi-Fi và các module tương thích |
Catalogue ghi tín hiệu USB 2.0 của M.2 3052 B-key dùng chung với một cổng USB 2.0 trên front panel. Khi dùng module cần USB 2.0, nên xác nhận ảnh hưởng tới cổng USB tương ứng.
Nguồn DC 9–36V
IBOX-105V2-2L4C hỗ trợ nguồn DC dải rộng:
DC 9–36V
1 × Phoenix terminal 3-pin, pitch 5.08mm
1 × DC round jack 5.5 × 2.5mm
Nguồn dải rộng phù hợp hơn với hệ thống công nghiệp cần khả năng chịu dao động điện áp.
Thiết Kế Fanless 360°
- Vỏ hợp kim nhôm.
- Fanless.
- Kết cấu kín.
- Cableless.
- Modular.
- 360° Aluminum Passive Cooling.
Kích thước theo catalogue: 192 × 67 × 165.43 mm. Khối lượng khoảng 2.5kg, tùy cấu hình thực tế.
Ứng Dụng
- Motion Control.
- Data Acquisition.
- Machine Vision.
- PLC Communication.
- Industrial Measurement.
- Multi-Serial Device Control.
- Robot / Servo Integration.
- Industrial Gateway.
- Smart Factory.
Thông Số Kỹ Thuật
| Thông số |
IBOX-105V2-2L4C |
| Operating System |
Windows 7 / Windows 8 / Windows 10 / Windows 11 / Linux / WES 7 / Windows 10 IoT |
| CPU Platform |
Intel SoC Gen 4–5 / Gen 6–8 / Gen 11 |
| TDP |
15W / 15W / 12–28W tùy nền tảng |
| RAM |
DDR3L / DDR4 SO-DIMM, tối đa 8GB / 32GB / 64GB |
| SATA |
1 × 2.5" SATA 3.0, 6Gb/s |
| mSATA |
1 × mSATA 3.0, 6Gbps |
| COM |
4 × RS232/RS485 + 2 × RS232 internal headers |
| COM Protection |
Power isolation + digital capacitive isolation + ESD / EFT / surge protection |
| LAN |
2 × Intel i210 Gigabit hoặc 2 × Intel i225V 2.5G tùy nền tảng |
| USB |
USB 3.0 / USB 2.0, số lượng tùy nền tảng; có USB nội bộ trên một số phiên bản |
| Video |
HDMI + VGA |
| Audio |
MIC + SPK; Realtek ALC662 / ALC897 tùy nền tảng |
| SIM |
SIM slot kết nối M.2 B-key |
| Cellular |
4G / 5G |
| GPIO |
8 GPIO, DC 3V / 5V |
| Isolated I/O Option |
DI/DO opto-isolated module, DC 5–24V / 2A |
| Remote Switch |
4-pin terminal, switch + indicator |
| Auto Power On |
Có |
| PS/2 |
1 cổng |
| Expansion |
M.2 3052 B-key + Full-size Mini-PCIe |
| Power |
DC 9–36V |
| Power Connector |
3-pin Phoenix 5.08mm + DC jack 5.5 × 2.5mm |
| Working Temperature |
-10 ~ 60°C |
| Storage Temperature |
-40 ~ 85°C |
| Relative Humidity |
40°C @ 95%, không ngưng tụ |
| Dimensions |
192 × 67 × 165.43 mm (W × H × D) |
| Net Weight |
Khoảng 2.5kg, phụ thuộc cấu hình thực tế |
| Structure |
Aluminum Alloy / Fanless / Enclosed / Cableless / Modular / 360° Passive Cooling |
Cách Lựa Chọn Cấu Hình
Khi cần nhiều RS485
Đây là model phù hợp khi cần tới 4 cổng RS232/RS485 ngoài, đồng thời có thêm 2 header RS232 nội bộ.
Khi môi trường có nhiễu điện
COM1–COM4 có cách ly nguồn, cách ly điện dung số và các cơ chế bảo vệ ESD / EFT / surge theo catalogue, phù hợp hơn cho thiết bị công nghiệp.
Khi cần I/O cách ly
Có thể lựa chọn module DI/DO cách ly quang DC 5–24V / 2A thay cho GPIO logic tiêu chuẩn.
Khi cần 4G / 5G
Sử dụng M.2 3052 B-key kết hợp SIM slot và module tương thích.
Câu Hỏi Thường Gặp
IBOX-105V2-2L4C có bao nhiêu cổng LAN? Có 2 cổng mạng.
Có bao nhiêu cổng COM? Có 4 COM ngoài RS232/RS485 và 2 header RS232 nội bộ.
COM có cách ly không? Có. COM1–COM4 hỗ trợ cách ly nguồn và cách ly điện dung số.
Có bảo vệ chống nhiễu / surge không? Có. Catalogue ghi ESD, EFT và surge protection cho nhóm COM.
Có GPIO không? Có 8 GPIO, đồng thời có tùy chọn DI/DO cách ly quang.
Có hỗ trợ 5G không? Có. Catalogue ghi M.2 B-key + SIM hỗ trợ 4G / 5G.
Nguồn cấp bao nhiêu? DC 9–36V.
Model phù hợp ứng dụng nào? Motion Control, Data Acquisition và Machine Vision là các nhóm ứng dụng catalogue đề xuất.
Kết Luận
IBOX-105V2-2L4C là Mini Industrial PC fanless tập trung vào giao tiếp serial công nghiệp có cách ly và bảo vệ, phù hợp cho các hệ thống điều khiển hoặc thu thập dữ liệu có nhiều thiết bị COM.
Với Intel SoC Gen 4–11, 2 LAN, 4 RS232/RS485 cách ly, 8 GPIO, dual storage, 4G/5G và nguồn DC 9–36V, model này phù hợp cho Motion Control, Data Acquisition, Machine Vision và nhiều hệ thống Automation công nghiệp.
Lưu ý kỹ thuật: CPU, RAM, LAN controller, USB, display và audio thay đổi theo nền tảng. Một số tài nguyên USB trên M.2 B-key cũng dùng chung với cổng USB phía trước theo catalogue, vì vậy cần xác nhận option cuối khi đặt hàng.
