IBOX-105-4L2C2P – Industrial PC Machine Vision 4 LAN / 2 PoE / 2 COM
IBOX-105-4L2C2P là máy tính công nghiệp fanless được thiết kế chuyên cho các hệ thống Machine Vision, Motion Control và Data Acquisition. Sản phẩm tập trung vào cấu hình nhiều LAN, PoE, serial cách ly và I/O công nghiệp trong một chassis nhỏ gọn.
Theo catalogue, thiết bị hỗ trợ nền tảng Intel SoC từ thế hệ 4 đến thế hệ 11, tích hợp tổng cộng 4 cổng mạng, trong đó 2 cổng hỗ trợ PoE IEEE 802.3af, 2 cổng RS232/RS485 cách ly số và cách ly nguồn, GPIO, 4G/5G cùng nguồn DC 9–36V dải rộng.
| Model |
IBOX-105-4L2C2P |
| Thương hiệu |
TP-IPC / TOLANG |
| Loại |
Machine Vision Fanless Industrial PC |
| CPU Platform |
Intel SoC Gen 4–5 / Gen 6–8 / Gen 11 |
| RAM |
DDR3L / DDR4 SO-DIMM, tối đa 8GB / 32GB / 64GB tùy nền tảng |
| LAN |
4 cổng mạng tổng cộng |
| PoE |
2 × Intel i211 Gigabit PoE, IEEE 802.3af |
| Serial |
2 × RS232 / RS485 + 2 COM nội bộ dự phòng |
| GPIO |
8 GPIO, tùy chọn DI/DO cách ly quang |
| Storage |
2.5" SATA + mSATA |
| Wireless |
4G / 5G qua M.2 B-key; Wi-Fi qua E-key / Mini-PCIe tùy nền tảng |
| Nguồn |
DC 9–36V |
| Kích thước |
192 × 72 × 143 mm |
| Ứng dụng |
Motion Control / Data Acquisition / Machine Vision |
| Giá |
Liên hệ |
Đặc Điểm Nổi Bật
- Industrial PC chuyên cho hệ thống Machine Vision.
- Hỗ trợ Intel SoC hiệu năng cao từ Gen 4 đến Gen 11.
- 4 cổng LAN tổng cộng, trong đó 2 cổng hỗ trợ PoE.
- PoE sử dụng Intel i211 Gigabit Ethernet, chuẩn IEEE 802.3af.
- 2 cổng RS232 / RS485 hỗ trợ cách ly số và cách ly nguồn.

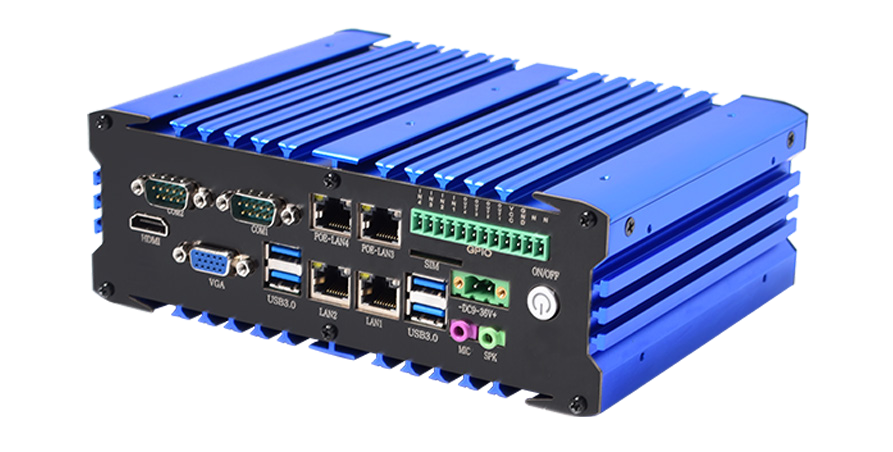

- Thiết kế giao tiếp đưa ra cùng một phía, thuận tiện lắp trong máy.
- GPIO có thể tùy biến thành 2 COM hoặc module DI/DO theo yêu cầu cấu hình.
- Hỗ trợ dual storage: 2.5" SATA + mSATA.
- Hỗ trợ hiển thị HDMI + VGA.
- Hỗ trợ 4G / 5G.
- 8 GPIO với tùy chọn module DI/DO cách ly 5–36V.
- Hỗ trợ Remote Switch và Auto Power On.
- Nguồn DC 9–36V dải rộng.
- Vỏ hợp kim nhôm, fanless, cableless và tản nhiệt thụ động 360°.
Nền Tảng CPU & RAM
IBOX-105-4L2C2P hỗ trợ ba nhóm nền tảng Intel SoC. RAM thay đổi theo thế hệ CPU.
| Nền tảng |
TDP |
RAM |
Dung lượng tối đa |
| Intel SoC Gen 4–5 |
15W |
1 × SO-DIMM, DDR3L 1333 / 1600MHz |
8GB |
| Intel SoC Gen 6–8 |
15W |
2 × SO-DIMM, DDR4 2133 / 2400MHz |
32GB |
| Intel SoC Gen 11 |
12–28W |
2 × SO-DIMM, DDR4 3200MHz |
64GB |
4 LAN – 2 Cổng PoE
Sản phẩm có tổng cộng 4 cổng mạng, trong đó 2 cổng sử dụng Intel i211 và hỗ trợ PoE theo chuẩn IEEE 802.3af.
| Nhóm cổng |
Controller |
Tính năng |
| PoE LAN |
2 × Intel i211 Gigabit LAN |
PoE IEEE 802.3af; tùy chọn đầu nối RJ45 hoặc M12 |
| LAN thường – nền tảng cũ hơn |
2 × Intel i210 Gigabit LAN |
Wake-on-LAN / PXE |
| LAN thường – nền tảng mới hơn |
2 × Intel i225V 2.5G LAN |
Wake-on-LAN / PXE |
Ví dụ hệ thống Machine Vision:
PoE LAN1 → Camera 1
PoE LAN2 → Camera 2
LAN3 → PLC / Robot
LAN4 → Factory Network / Server
RS232 / RS485 Có Cách Ly
Hai cổng COM chính có thể chuyển giữa RS232 và RS485 qua BIOS. Catalogue ghi COM1 và COM2 có:
- Digital isolation.
- Power isolation.
- Phù hợp môi trường công nghiệp có nhiễu điện.
Ngoài ra bên trong còn dự phòng 2 header RS232 cho COM3 / COM4.
Catalogue ghi COM3 / COM4 có thể được đưa ra ngoài tại vị trí GPIO hoặc qua dây kết nối, và hai phương án này là lựa chọn thay thế nhau.
GPIO / DI-DO Có Thể Tùy Biến
IBOX-105-4L2C2P tích hợp 8 GPIO qua terminal 12-pin, hỗ trợ mức tín hiệu DC 3V / 5V.
| Chức năng |
Thông số |
| GPIO |
8 kênh |
| Signal Level |
DC 3V / 5V |
| Connector |
12-pin, pitch 3.81mm |
| Option |
DI/DO opto-isolated module, DC 5–36V / 2A |
| Remote Switch |
Có, sử dụng 2 pin trong terminal 12-pin |
| Auto Power On |
Có, qua switch |
Dual Storage
Thiết bị hỗ trợ hai chuẩn lưu trữ:
- 1 × 2.5" SATA 3.0, tốc độ 6Gb/s.
- 1 × mSATA 3.0 SSD, tốc độ tới 6Gbps.
Dual storage phù hợp với các máy cần tách ổ hệ điều hành và ổ dữ liệu, ví dụ lưu ảnh lỗi AOI hoặc log sản xuất.
USB
Số lượng USB thay đổi theo thế hệ nền tảng CPU.
| Nền tảng |
USB |
| Intel SoC Gen 4–5 |
2 × USB 3.0 + 2 × USB 2.0 + 2 nhóm USB header nội bộ |
| Intel SoC Gen 6–8 |
4 × USB 3.0 + 2 nhóm USB header nội bộ + 1 × USB 2.0 nội bộ |
| Intel SoC Gen 11 |
2 × USB 3.0 + 2 × USB 2.0 + 1 × USB 2.0 nội bộ + 2 nhóm USB header |
HDMI + VGA
Hệ thống hỗ trợ HDMI và VGA; độ phân giải HDMI thay đổi theo thế hệ CPU.
| Nền tảng |
HDMI |
VGA |
| Gen 4 |
3200 × 2000 @ 60Hz |
1920 × 1200 @ 60Hz |
| Gen 5 |
2560 × 1600 @ 60Hz |
1920 × 1200 @ 60Hz |
| Gen 6–8 |
4096 × 2304 @ 24Hz |
1920 × 1200 @ 60Hz |
| Gen 11 |
4096 × 2304 @ 60Hz |
1920 × 1200 @ 60Hz |
Audio
Tùy nền tảng, thiết bị sử dụng:
- Realtek ALC662 6-channel trên các nền tảng Gen 4–8.
- Realtek ALC897 7.1-channel HD Audio trên nền tảng Gen 11.
- MIC + SPK / Line-Out theo cấu hình.
4G / 5G & Wireless Expansion
Catalogue ghi thiết bị có SIM slot ngoài kết nối M.2 B-key, hỗ trợ 4G / 5G.
| Khe mở rộng |
Tín hiệu |
Ứng dụng |
| M.2 2230 E-key |
PCIe + USB 2.0 |
Wireless module |
| M.2 2242 / 2252 / 3052 B-key |
USB 2.0 |
4G / 5G module |
| Full-size Mini-PCIe |
PCIe + USB 2.0 |
Expansion tùy nền tảng |
Nguồn DC 9–36V
IBOX-105-4L2C2P sử dụng nguồn DC dải rộng:
DC 9–36V
2-pin Phoenix terminal, pitch 5.08mm
Dải nguồn rộng thuận tiện cho các hệ thống công nghiệp có điện áp nguồn không hoàn toàn cố định hoặc yêu cầu khả năng chống nhiễu nguồn tốt hơn.

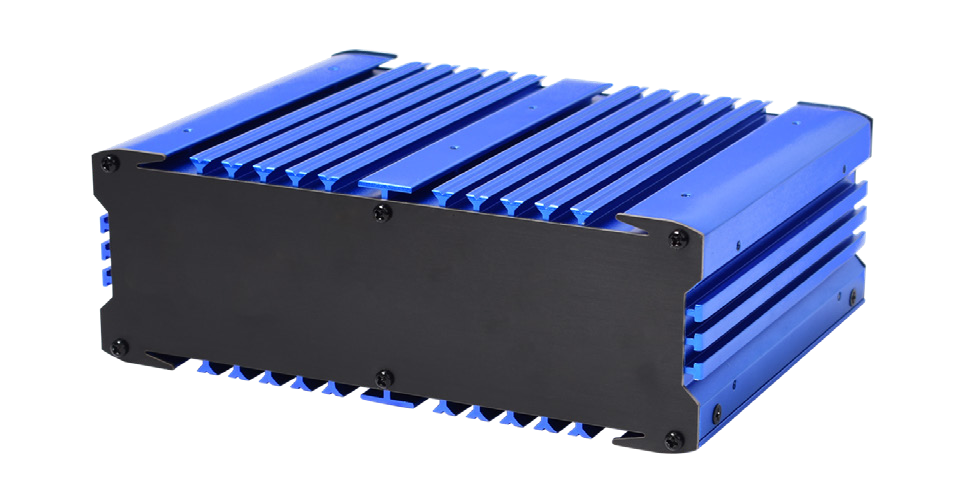

Thiết Kế Fanless 360°
- Vỏ hợp kim nhôm.
- Fanless.
- Kết cấu kín.
- Cableless Design.
- Modular Architecture.
- Tản nhiệt thụ động 360° bằng hợp kim nhôm.
Kích thước thiết bị theo catalogue: 192 × 72 × 143 mm, khối lượng khoảng 2.5kg tùy cấu hình thực tế.
Ứng Dụng
- Machine Vision.
- AOI / Visual Inspection.
- Motion Control.
- Data Acquisition.
- Robot Vision.
- Multi-Camera Inspection.
- PLC / Robot Communication.
- Industrial Automation.
- Smart Factory.
Camera PoE / Sensor / PLC → IBOX-105-4L2C2P → Vision / Data Processing → Robot / Machine / Server
Thông Số Kỹ Thuật
| Thông số |
IBOX-105-4L2C2P |
| Operating System |
Windows 7 / Windows 8 / Windows 10 / Windows 11 / Linux / WES 7 / Windows 10 IoT |
| CPU Platform |
Intel SoC Gen 4–5 / Gen 6–8 / Gen 11 |
| TDP |
15W / 15W / 12–28W tùy nền tảng |
| RAM |
DDR3L / DDR4 SO-DIMM, tối đa 8GB / 32GB / 64GB |
| SATA |
1 × 2.5" SATA 3.0, 6Gb/s |
| mSATA |
1 × mSATA 3.0, 6Gbps |
| COM |
2 × RS232 / RS485 + 2 × RS232 internal headers |
| COM Isolation |
Digital isolation + power isolation cho COM1/2 |
| PoE LAN |
2 × Intel i211 Gigabit LAN, IEEE 802.3af |
| Additional LAN |
2 × Intel i210 Gigabit hoặc Intel i225V 2.5G tùy nền tảng |
| LAN Connector |
PoE có tùy chọn RJ45 / M12 |
| USB |
USB 3.0 / USB 2.0 / internal USB headers tùy nền tảng |
| Video |
HDMI + VGA |
| Audio |
MIC + SPK; ALC662 / ALC897 tùy nền tảng |
| SIM |
External SIM slot kết nối M.2 B-key |
| Cellular |
4G / 5G |
| GPIO |
8 GPIO, DC 3V / 5V |
| Isolated DI/DO Option |
DC 5–36V / 2A |
| Remote Switch |
Có |
| Auto Power On |
Có |
| Expansion |
M.2 E-key / M.2 B-key / Full-size Mini-PCIe tùy nền tảng |
| Power |
DC 9–36V |
| Working Temperature |
-10 ~ 60°C |
| Storage Temperature |
-40 ~ 85°C |
| Relative Humidity |
40°C @ 95%, không ngưng tụ |
| Dimensions |
192 × 72 × 143 mm (W × H × D) |
| Net Weight |
Khoảng 2.5kg, phụ thuộc cấu hình thực tế |
| Structure |
Aluminum Alloy / Fanless / Enclosed / Cableless / Modular / 360° Passive Cooling |
Cách Lựa Chọn Cấu Hình
Chọn nền tảng CPU
Chọn nền tảng dựa trên yêu cầu xử lý hình ảnh, số camera và dung lượng RAM cần thiết. Gen 11 hỗ trợ RAM lớn hơn và HDMI 4K @ 60Hz theo catalogue.
Chọn LAN / PoE
Nếu sử dụng camera PoE, hai cổng Intel i211 PoE có thể cấp nguồn và truyền dữ liệu qua cùng cáp mạng. Cần xác nhận chuẩn nguồn của camera tương thích IEEE 802.3af.
Chọn GPIO hoặc COM mở rộng
Vị trí terminal có thể được dùng cho GPIO / DI-DO hoặc đưa thêm COM ra ngoài, vì vậy cần xác định nhu cầu I/O trước khi đặt hàng.
Chọn kết nối không dây
Khi cần 4G / 5G, cần xác nhận module M.2 B-key, SIM và băng tần mạng tương thích.
Câu Hỏi Thường Gặp
IBOX-105-4L2C2P có bao nhiêu cổng LAN? Tổng cộng 4 cổng mạng theo cấu hình được mô tả trong catalogue.
Có bao nhiêu cổng PoE? Có 2 cổng Intel i211 Gigabit PoE theo chuẩn IEEE 802.3af.
Có thể dùng đầu nối M12 không? Có. Hai cổng PoE có tùy chọn phiên bản RJ45 hoặc M12.
Có bao nhiêu cổng COM? Có 2 COM chính RS232/RS485 và 2 header RS232 nội bộ dự phòng.
COM có cách ly không? Có. COM1/2 hỗ trợ cách ly số và cách ly nguồn theo catalogue.
Có hỗ trợ 5G không? Có. Catalogue ghi SIM + M.2 B-key hỗ trợ 4G / 5G.
Nguồn cấp là bao nhiêu? DC 9–36V qua terminal Phoenix 2-pin.
Model này phù hợp ứng dụng nào? Catalogue đề xuất cho Motion Control, Data Acquisition và Machine Vision.
Kết Luận
IBOX-105-4L2C2P là Industrial PC fanless tập trung vào các hệ thống Machine Vision cần nhiều mạng, PoE và giao tiếp công nghiệp cách ly.
Với 4 LAN, 2 PoE, 2 RS232/RS485 cách ly, GPIO có thể tùy biến, 4G/5G và nguồn DC 9–36V, model này phù hợp cho AOI, robot vision, motion control và các hệ thống thu thập dữ liệu trong nhà máy.
Lưu ý: Các thông số LAN controller, USB, audio, RAM, display và expansion thay đổi theo thế hệ CPU. Cần xác nhận chính xác phiên bản trước khi đặt hàng hoặc đưa thông số lên báo giá chính thức.
