IBOX-007 – Industrial PC 10 LAN / 8 PoE Hiệu Năng Cao Cho Machine Vision & Automation
IBOX-007 là máy tính công nghiệp không quạt hiệu năng cao thuộc dòng Industrial PC của TP-IPC / TOLANG, được thiết kế cho các hệ thống Machine Vision, xử lý hình ảnh, Motion Control và Automation.
Thiết bị sử dụng nền tảng Intel Q670 + Intel Alder Lake-S, hỗ trợ bộ xử lý Intel Core thế hệ 12, tích hợp tổng cộng 10 cổng Gigabit Ethernet, trong đó 8 cổng hỗ trợ PoE IEEE 802.3af. Ngoài ra hệ thống còn hỗ trợ nhiều cổng serial, GPIO cách ly quang, RAID và nguồn DC 9–36V dải rộng.
| Model |
IBOX-007 |
| Thương hiệu |
TP-IPC / TOLANG |
| Loại |
High-performance Fanless Industrial PC |
| Chipset |
Intel Q670 / Intel Alder Lake-S |
| CPU |
Intel Core i3 / i5 / i7 / i9 Gen 12 |
| RAM |
2 × SO-DIMM DDR4-3200, tối đa 64GB |
| LAN |
10 × Gigabit Ethernet |
| PoE |
8 × PoE, IEEE 802.3af |
| Storage |
M.2 NVMe + SATA, hỗ trợ RAID 0/1/5/10 |
| Serial |
RS232 / RS485 / RS422 |
| GPIO |
GPIO thường + 16-bit GPIO cách ly quang |
| Nguồn |
DC 9–36V |
| Ứng dụng |
Machine Vision / Image Processing / Motion Control / Automation |
| Giá |
Liên hệ |
Đặc Điểm Nổi Bật
- Sử dụng Intel Core thế hệ 12 nền tảng Alder Lake-S.
- Chipset Intel Q670 hỗ trợ các tính năng quản lý công nghiệp như Intel vPro / AMT.
- 10 cổng Gigabit LAN, phù hợp hệ thống cần kết nối nhiều camera hoặc thiết bị mạng.
- 8 cổng PoE hỗ trợ chuẩn IEEE 802.3af.
- Hỗ trợ 4 cổng serial RS232 / RS485 / RS422 theo cấu hình.
- 16-bit GPIO cách ly quang: 8 input + 8 output, hỗ trợ mức tín hiệu DC 5–48V.
- Hỗ trợ nhiều ổ 2.5 inch hot-swap và RAID 0 / 1 / 5 / 10.
- Hỗ trợ Mini-PCIe + SIM cho Wi-Fi / 4G.
- Nguồn DC 9–36V dải rộng.
- Kết cấu fanless, kín, modular và không dùng cáp nội bộ.
- Tản nhiệt thụ động bằng hợp kim nhôm kết hợp ống đồng.
Nền Tảng Intel Core Gen 12
IBOX-007 sử dụng socket LGA1700 và hỗ trợ Intel Core thế hệ 12. Tùy CPU, hệ thống có thể sử dụng đồ họa tích hợp Intel UHD Graphics 730 hoặc 770.
| Nhóm CPU |
Nền tảng |
TDP tham khảo theo catalogue |
Đồ họa tích hợp |
| Intel Core i3 Gen 12 |
LGA1700 |
60–89W |
Intel UHD Graphics 730 |
| Intel Core i5 / i7 / i9 Gen 12 |
LGA1700 |
35–180W |
Intel UHD Graphics 770 |

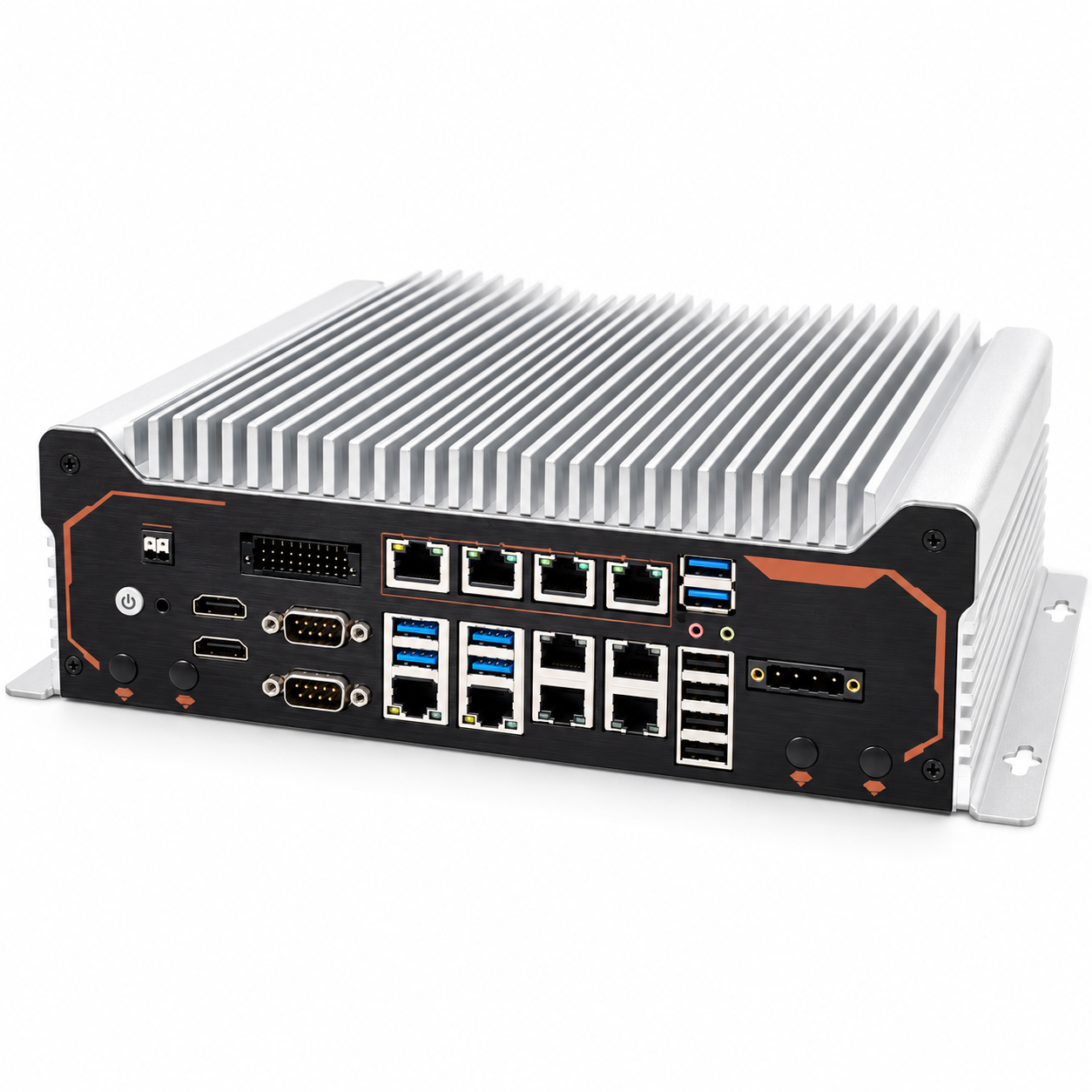

10 Cổng Gigabit LAN – 8 Cổng PoE
IBOX-007 được thiết kế nổi bật cho các hệ thống cần nhiều kết nối Ethernet, đặc biệt là Machine Vision đa camera.
| Nhóm cổng |
Cấu hình |
Ghi chú |
| Management / Main LAN |
1 × Intel i219-LM Gigabit LAN |
Hỗ trợ Intel AMT 12.0, Intel vPro, Wake-on-LAN và PXE |
| Additional LAN |
9 × Intel i210 Gigabit LAN |
Trong đó 8 cổng hỗ trợ PoE |
| PoE Standard |
IEEE 802.3af |
Phù hợp camera PoE và thiết bị Ethernet công nghiệp tương thích |
Camera PoE / GigE → IBOX-007 → Vision Software → PLC / Robot / Machine
GPIO Công Nghiệp
Thiết bị cung cấp cả GPIO mức logic và GPIO cách ly quang để kết nối với hệ thống điều khiển công nghiệp.
| Loại I/O |
Cấu hình |
Mức tín hiệu |
| GPIO nội bộ |
8-bit: 4 Input + 4 Output |
DC 5V |
| GPIO cách ly quang |
16-bit: 8 Input + 8 Output |
DC 5–48V |
| Remote Switch |
1 cổng |
Dùng cho điều khiển bật/tắt từ xa |
Khả Năng Lưu Trữ
IBOX-007 hỗ trợ kết hợp M.2 và SATA, phù hợp hệ thống cần lưu hệ điều hành, phần mềm Vision, dữ liệu sản xuất hoặc hình ảnh lỗi.
- 1 × M.2 2242/2280 M-key, PCIe x4 NVMe.
- 1 × M.2 3052/2280 M-key, hỗ trợ PCIe 3.0 x4 / SATA / USB.
- 4 × SATA 3.0.

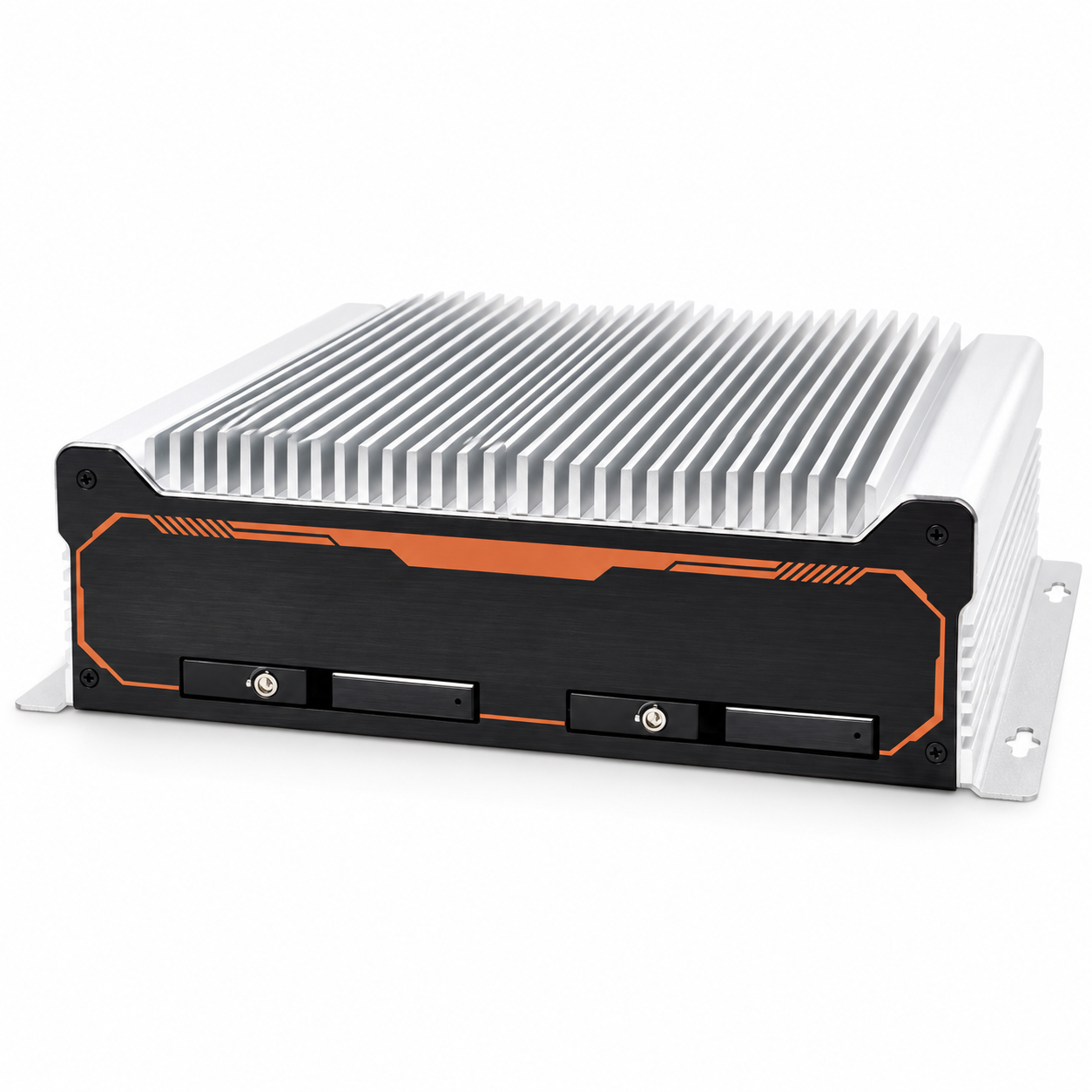

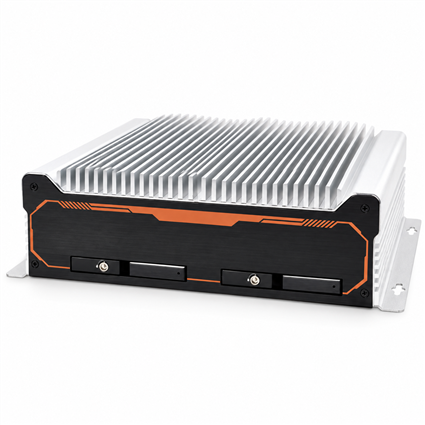

- Mặc định hỗ trợ 2 ổ hot-swap, tối đa 4 ổ theo cấu hình.
- RAID 0 / RAID 1 / RAID 5 / RAID 10.
Giao Tiếp Serial & USB
| Giao tiếp |
Cấu hình |
| COM ngoài |
2 × DB9, hỗ trợ RS232 / RS485 / RS422, chuyển đổi qua BIOS |
| COM nội bộ |
2 × RS232 |
| USB 3.0 |
6 cổng |
| USB 2.0 |
4 cổng + 1 cổng nội bộ |
Hiển Thị & Audio
- 2 × HDMI Type-A.
- Hỗ trợ độ phân giải tới 3840 × 2160 @ 60Hz.
- Audio Line-Out + MIC 2-in-1.
- Audio phía trước Line-Out + MIC.
Kết Nối Không Dây
IBOX-007 tích hợp Mini-PCIe và SIM slot để mở rộng kết nối không dây.
- Mini-PCIe hỗ trợ PCIe + USB 2.0.
- Hỗ trợ Wi-Fi hoặc 4G theo module lựa chọn.
- SIM slot tích hợp.
Nguồn DC 9–36V
Thiết bị sử dụng nguồn DC dải rộng 9–36V qua terminal 4-pin Phoenix 5.08mm, phù hợp môi trường máy công nghiệp có dao động nguồn.
Ứng Dụng
- Machine Vision đa camera.
- AOI / Visual Inspection.
- Image Processing.
- Motion Control.
- Robot Vision.
- Data Acquisition.
- Automatic Assembly.
- Smart Factory.
- Industrial Automation.
Thông Số Kỹ Thuật
| Thông số |
IBOX-007 |
| Operating System |
Windows 10 / Windows 11 / Linux / Windows 10 IoT |
| Chipset |
Intel Q670 / Alder Lake-S |
| CPU Socket |
LGA1700 |
| CPU |
Intel Core i3 / i5 / i7 / i9 Gen 12 |
| RAM |
2 × SO-DIMM DDR4-3200, tối đa 64GB |
| M.2 |
2 khe M.2 theo cấu hình |
| SATA |
4 × SATA 3.0 |
| RAID |
0 / 1 / 5 / 10 |
| LAN |
10 × Gigabit Ethernet |
| PoE |
8 cổng, IEEE 802.3af |
| COM |
2 × DB9 RS232/485/422 + 2 × RS232 nội bộ |
| USB |
6 × USB 3.0 + 4 × USB 2.0 + 1 × USB 2.0 nội bộ |
| Video |
2 × HDMI, 3840 × 2160 @ 60Hz |
| GPIO |
8-bit GPIO + 16-bit isolated GPIO |
| Wireless |
Mini-PCIe + SIM, Wi-Fi / 4G option |
| Power |
DC 9–36V |
| Working Temperature |
-10 ~ 60°C |
| Relative Humidity |
40°C @ 95%, không ngưng tụ |
| Dimensions |
256 × 87.56 × 234 mm (W × H × D) |
| Net Weight |
Khoảng 5.1kg, phụ thuộc cấu hình thực tế |
| Structure |
Aluminum alloy / Fanless / Enclosed / Cableless / Modular |
Câu Hỏi Thường Gặp
IBOX-007 có bao nhiêu cổng LAN? Thiết bị có tổng cộng 10 cổng Gigabit Ethernet.
Có bao nhiêu cổng PoE? Có 8 cổng hỗ trợ PoE theo chuẩn IEEE 802.3af.
IBOX-007 hỗ trợ CPU nào? Hỗ trợ Intel Core i3 / i5 / i7 / i9 thế hệ 12 trên nền tảng LGA1700.
RAM tối đa bao nhiêu? Tối đa 64GB DDR4-3200 qua 2 khe SO-DIMM.
Có hỗ trợ RAID không? Có. Catalogue ghi hỗ trợ RAID 0 / 1 / 5 / 10.
Có phù hợp Machine Vision đa camera không? Có. 10 LAN và 8 PoE là cấu hình phù hợp cho hệ thống cần kết nối nhiều camera Ethernet/PoE.
Có DI/DO cách ly không? Có. Thiết bị có 16-bit GPIO cách ly quang gồm 8 input và 8 output.
Nguồn cấp là bao nhiêu? DC 9–36V.
Kết Luận
IBOX-007 là Industrial PC fanless hiệu năng cao hướng tới các hệ thống Machine Vision và Automation cần nhiều cổng mạng, PoE và I/O công nghiệp.
Với Intel Core Gen 12, 10 Gigabit LAN, 8 PoE, GPIO cách ly quang, RAID, nhiều cổng serial và nguồn DC 9–36V, sản phẩm phù hợp cho các máy kiểm tra hình ảnh, robot, motion control và dây chuyền sản xuất tự động.
Lưu ý: Ngoại hình và một số thông số có thể thay đổi theo cấu hình thực tế. Khi đặt hàng nên xác nhận CPU, RAM, storage, số lượng PoE, module wireless và I/O cụ thể.
