IBOX-103-4L2C-N97 – Mini Industrial PC Fanless 4 LAN / 2 COM Với Intel N97

Đặc Điểm Nổi Bật

• Intel N97 4 nhân / 4 luồng, xung Turbo tối đa 3.60GHz.
• TDP chỉ 12W, phù hợp thiết kế fanless.
• 4 cổng Intel i210AT Gigabit LAN.
• Hỗ trợ Wake-on-LAN và PXE.
• 2 cổng RS232 / RS485 qua terminal Phoenix.
• Dual storage: 2.5" SATA + M.2 2280 NVMe/SATA.
• HDMI 1.4 hỗ trợ độ phân giải tới 4096 × 2304 @ 24Hz.
• 5 × USB 3.0 + 1 × USB 2.0.
• Hỗ trợ 4G, Wi-Fi và Bluetooth qua Mini-PCIe.
• Tích hợp Nano SIM slot.
• Hỗ trợ Auto Power On.
• Có TPM header 2 × 6 pin.
• Kết cấu cableless, modular, tăng khả năng chống rung.
• Tản nhiệt thụ động 360° bằng hợp kim nhôm.

Intel N97 – 4 Core / 4 Thread

IBOX-103-4L2C-N97 sử dụng Intel N97, một nền tảng công suất thấp phù hợp cho hệ thống Edge và Automation cần vận hành liên tục.

Với TDP 12W, thiết bị có thể sử dụng hệ thống tản nhiệt thụ động mà không cần quạt, phù hợp với các máy cần giảm bụi, tiếng ồn và các bộ phận cơ khí chuyển động.

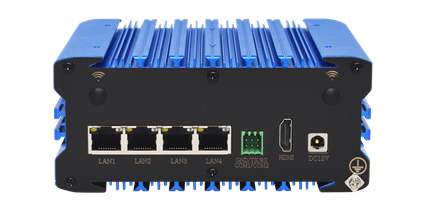

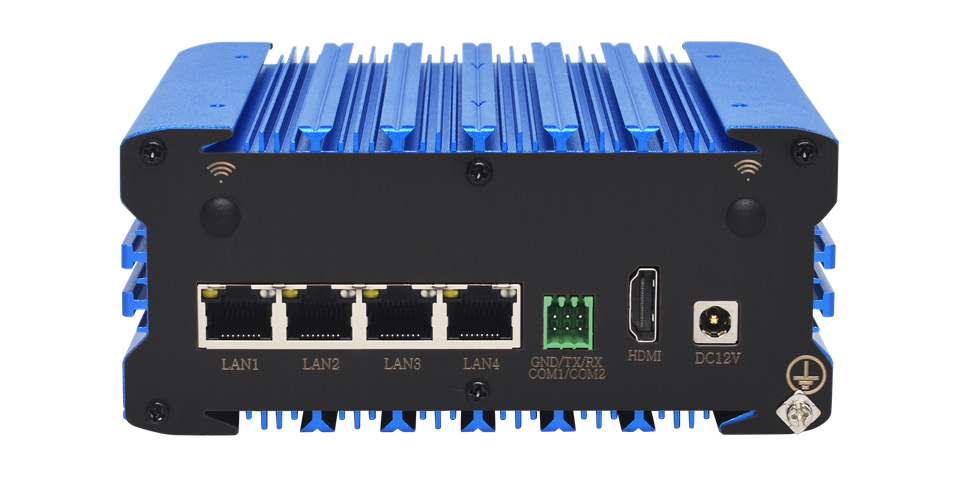

4 Cổng Gigabit LAN Intel i210AT

Đây là điểm nổi bật chính của model 4L2C-N97. Bốn cổng LAN cho phép thiết bị kết nối nhiều camera, PLC hoặc mạng độc lập trong cùng một hệ thống.

2 Cổng RS232 / RS485

Thiết bị tích hợp hai cổng serial qua terminal Phoenix 3-pin, phù hợp kết nối PLC, scanner, sensor controller hoặc thiết bị Modbus RTU.

Dual Storage – SATA + M.2

IBOX-103-4L2C-N97 cung cấp hai lựa chọn lưu trữ:

• 1 × 2.5" SATA 3.0, tốc độ 6Gb/s.
• 1 × M.2 2280 M-key.
• M.2 hỗ trợ PCIe 3.0 x1 NVMe / SATA tự nhận theo thiết bị.

Cấu hình dual storage phù hợp để tách ổ hệ điều hành và ổ dữ liệu, hoặc lưu log và hình ảnh kiểm tra trong ứng dụng Machine Vision.

HDMI 4K

Máy tích hợp một cổng HDMI 1.4, hỗ trợ độ phân giải tối đa:

Độ phân giải này phù hợp với HMI, màn hình giám sát, giao diện máy hoặc màn hình hiển thị kết quả kiểm tra.

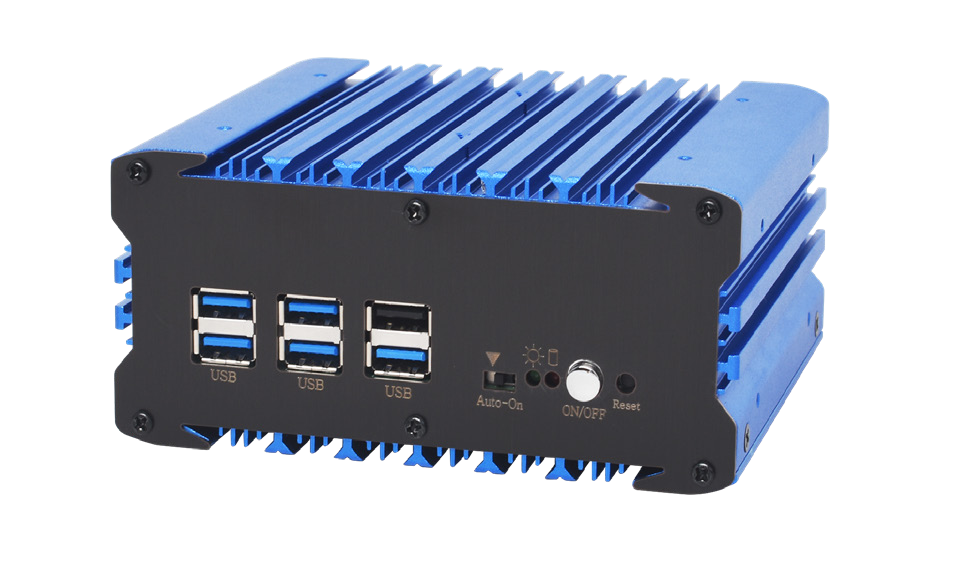

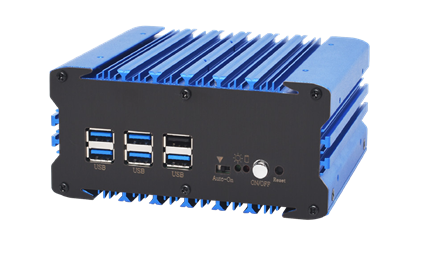

5 USB 3.0 + 1 USB 2.0

Số lượng USB tương đối lớn so với kích thước máy, thuận tiện cho camera USB, barcode scanner, dongle, bàn phím, chuột và các thiết bị ngoại vi công nghiệp.

4G / Wi-Fi / Bluetooth

Thiết bị tích hợp full-size Mini-PCIe và Nano SIM slot, cho phép mở rộng kết nối không dây.

• 1 × full-size Mini-PCIe.
• Mini-PCIe hỗ trợ PCIe + USB 2.0.
• Hỗ trợ Wi-Fi.
• Hỗ trợ Bluetooth.
• Hỗ trợ module 4G.
• 1 × Nano SIM slot nội bộ.

Auto Power On & TPM

Catalogue ghi thiết bị có:

• Auto Power On thông qua switch.
• 1 × TPM header 2 × 6 pin.

Auto Power On hữu ích cho máy công nghiệp cần tự khởi động lại khi nguồn điện được cấp trở lại.

Thiết Kế Fanless 360°

• Vỏ hợp kim nhôm.
• Fanless.
• Kết cấu kín.
• Cableless Design.
• Modular Architecture.
• 360° Aluminum Passive Cooling.

Thiết kế này giúp thiết bị phù hợp với môi trường có rung động và chênh lệch nhiệt độ, đồng thời giảm yêu cầu bảo trì quạt.

Ứng Dụng

• Machine Vision.
• Data Acquisition.
• Visual Inspection.
• Edge Computing.
• Industrial Gateway.
• Transfer Workstation.
• PLC Data Collection.
• Robot Cell.
• Smart Factory.
• Automatic Equipment.

Thông Số Kỹ Thuật

Cách Lựa Chọn

Khi cần nhiều LAN

Model 4L2C phù hợp khi hệ thống cần 3–4 thiết bị Ethernet độc lập, ví dụ nhiều camera hoặc phân tách mạng PLC và mạng nhà máy.

Khi cần giao tiếp serial

Hai cổng RS232/RS485 phù hợp với PLC, barcode scanner, instrument hoặc sensor controller.

Khi cần kết nối từ xa

Có thể bổ sung module 4G qua Mini-PCIe và SIM; Wi-Fi/Bluetooth cũng được hỗ trợ trên cùng nền tảng mở rộng.

Câu Hỏi Thường Gặp

Kết Luận

IBOX-103-4L2C-N97 là Mini Industrial PC fanless dùng Intel N97, nổi bật với 4 Gigabit LAN trong một thiết kế nhỏ gọn.

Với 4 LAN Intel i210AT, 2 RS232/RS485, dual storage, 5 USB 3.0, HDMI 4K và khả năng mở rộng 4G/Wi-Fi/Bluetooth, thiết bị phù hợp cho Machine Vision, Data Acquisition, Edge Computing và các trạm thu thập dữ liệu trong Smart Factory.
